T25305-X: Αισθητήρας Πίεσης

σκοπός

Αντικατάσταση αισθητήρα Πίεσης (BP 1, BP 2, BP 3)

προσόν

τμηρικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx μεγέθους 20
• δεσμός καλωδίων

Συνέχεια

Ψύξτε και αδειάστε τη συσκευή

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  → Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Ελέγξτε την πίεση και απενεργοποιήστε τη συσκευή

• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  → Η πίεση συστήματος πρέπει να εμφανίζει 0.0 (±0.1) bar.
• Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος

• Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.

Ανταλλαγή

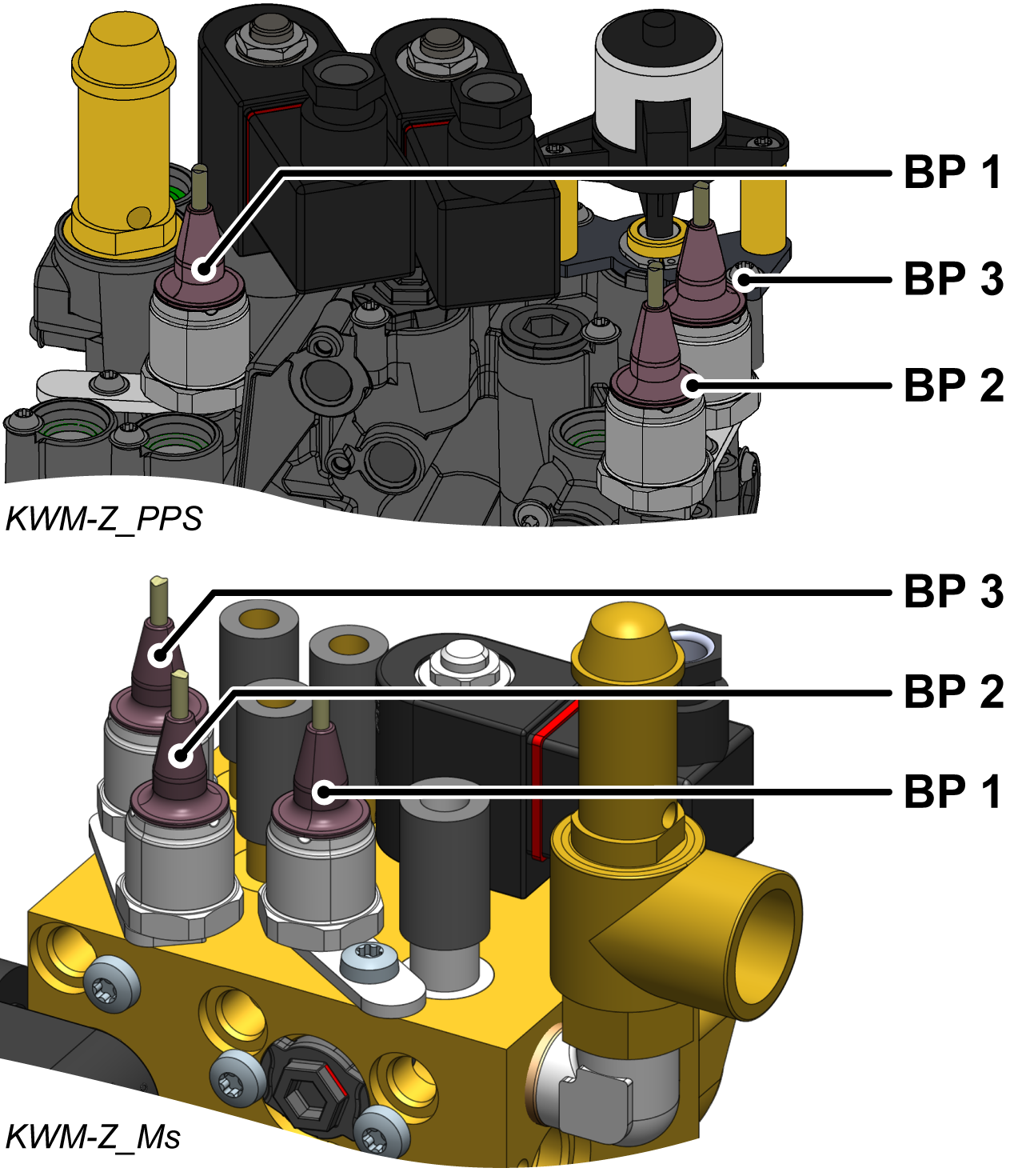

• Αφαιρέστε το καλώδιο του αισθητήρα πίεσης (BP 1, BP 2, BP 3) στην πλακέτα συσκευής GIF-61 και αφαιρέστε εντελώς το καλώδιο.
  • Αισθητήρας πίεσης BP 1 → υποδοχή X31.1
  • Αισθητήρας πίεσης BP 2 → υποδοχή X31.2
  • Αισθητήρας πίεσης BP 3 → υποδοχή X 31.3
• Αφαιρέστε τη βίδα Torx και αφαιρέστε την πλάκα στήριξης.
• Αφαιρέστε τον αισθητήρα πίεσης.
• Καθαρίστε το χώρο εγκατάστασης του αισθητήρα πίεσης, ιδίως την αυλάκωση για τον δακτύλιο Ο.
• Τοποθετήστε το νέο δακτύλιο Ο (T28662) στην αυλάκωση.
• Τοποθετήστε έναν νέο αισθητήρα πίεσης (T28555) και βραχίονα και ασφαλίστε τη βίδα Torx με ροπή σύσφιξης 2 Nm.
  • Μην υπερβαίνετε τη ροπή σύσφιξης - το αντίστοιχο είναι κατασκευασμένο από πλαστικό (PPS)

• Δρομολογήστε και συνδέστε το καλώδιο από τον αισθητήρα πίεσης στην πλακέτα συσκευής GIF-61.
  • Αισθητήρας πίεσης BP 1 → υποδοχή X31.1
  • Αισθητήρας πίεσης BP 2 → υποδοχή X31.2
  • Αισθητήρας πίεσης BP 3 → υποδοχή X 31.3
• Επανατοποθετήστε τους αφαιρεμένους δεσμούς καλωδίων ή αντικαταστήστε τους με καινούργιους.
• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

Επαληθεύστε τη βαθμονόμηση

ΠΡΟΣΟΧΗ - Κίνδυνος λανθασμένης βαθμονόμησης!

Η εσφαλμένη βαθμονόμηση μπορεί να προκαλέσει δυσλειτουργία της συσκευής. Γι 'αυτό:

• Επαληθεύστε τη βαθμονόμηση

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• Βεβαιωθείτε ότι η συσκευή είναι χωρίς πίεση. Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.
• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να δείχνει 0.0 (±0.1) bar.
  • Εάν η διακύμανση είναι >0,1 bar, οι αισθητήρες πίεσης πρέπει να βαθμονομηθούν.

Βαθμονόμηση αισθητήρα πίεσης

Σε περίπτωση μεγαλύτερων γραμμικών σφαλμάτων, οι μεμονωμένοι αισθητήρες πίεσης μπορούν να βαθμονομηθούν.

ΣΗΜΕΊΩΣΗ!

Ορίστε το προφίλ χρήστη σε «Alimony» για πρόσβαση στις παραμέτρους. κάντε κλικ εδώ...

• Επιλέξτε [Υπηρεσία] > [Βαθμονόμηση] > [Πίεση] > [Αισθητήρας πίεσης 1 μετατόπιση]/[Αισθητήρας πίεσης 2 όφσετ]/[Αισθητήρας πίεσης 2 όφσετ]/[Αισθητήρας πίεσης 2 όφσετ]/[Αισθητήρας πίεσης 3 όφσετ].
  • Ρυθμίστε την μετατόπιση ανάλογα.
• Δοκιμάστε ξανά τη διαδικασία επαλήθευσης.

Ελέγξτε τη στεγανότητα και τη λειτουργία

• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Απενεργοποίηση της συσκευής και εγκατάσταση καλυμμάτων

• Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
  → Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
• Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
