T28494: Οθόνη αφής

σκοπός

ανταλλαγή Touchscreen 7" IPS 180x129 (A 2)

Καλλιφικαίον

επαγγελματικό προσωπικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx μεγέθους 20
• Κατσαβίδι επίπεδης κεφαλής, μεγέθους 0
• Φυσητήρας θερμού αέρα με ρύθμιση θερμοκρασίας
  • Εάν υπάρχει, προσαρτημένο ακροφύσιο μείωσης για στοχευμένη θέρμανση
• Καθαρισμός/διαλύτης για την απομάκρυνση υπολειμμάτων κόλλας
• προστατευτικά γάντια

Συνέχεια

Ψύξη και απενεργοποίηση

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  → Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Ανοιχτό μέτωπο

• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.

Αφαιρέστε την πλακέτα συσκευής και τον ελεγκτή

• Πιέστε τα κλιπ στερέωσης (①) μαζί για να αφαιρέσετε το κάλυμμα του καλωδίου (②).
• Αποσυνδέστε το βύσμα (③) από την πλακέτα συσκευής GIF-61 (A_4).
• Πατήστε τους ιμάντες στερέωσης GIF-61 (A_4) (④) προς τα έξω. Στη συνέχεια, σηκώστε την πλακέτα κυκλώματος και διπλώστε την προς τα πίσω.
  • Οι συνδέσεις βύσματος στην πλακέτα κυκλώματος δεν χρειάζεται να αποσυνδεθούν.

• Αποσυνδέστε τη σύνδεση βύσματος (⑤) από την οθόνη (A_2) στον ελεγκτή USR-61 (A_1).
  • Ξεκλειδώστε το βύσμα από την οθόνη, για παράδειγμα με ένα κατσαβίδι, πριν αφαιρεθεί το καλώδιο.
• Αποσυνδέστε το βύσμα (⑥) από το καλώδιο «HB» στον ελεγκτή USR-61 (A_1).
• Σπρώξτε τους ιμάντες στερέωσης του ελεγκτή USR-61 (A_1) (⑦) προς τα έξω. Στη συνέχεια, σηκώστε την πλακέτα κυκλώματος.
  • Οι συνδέσεις σύνδεσης στον ελεγκτή USR-61 (A_1) δεν χρειάζεται να αποσυνδεθούν.

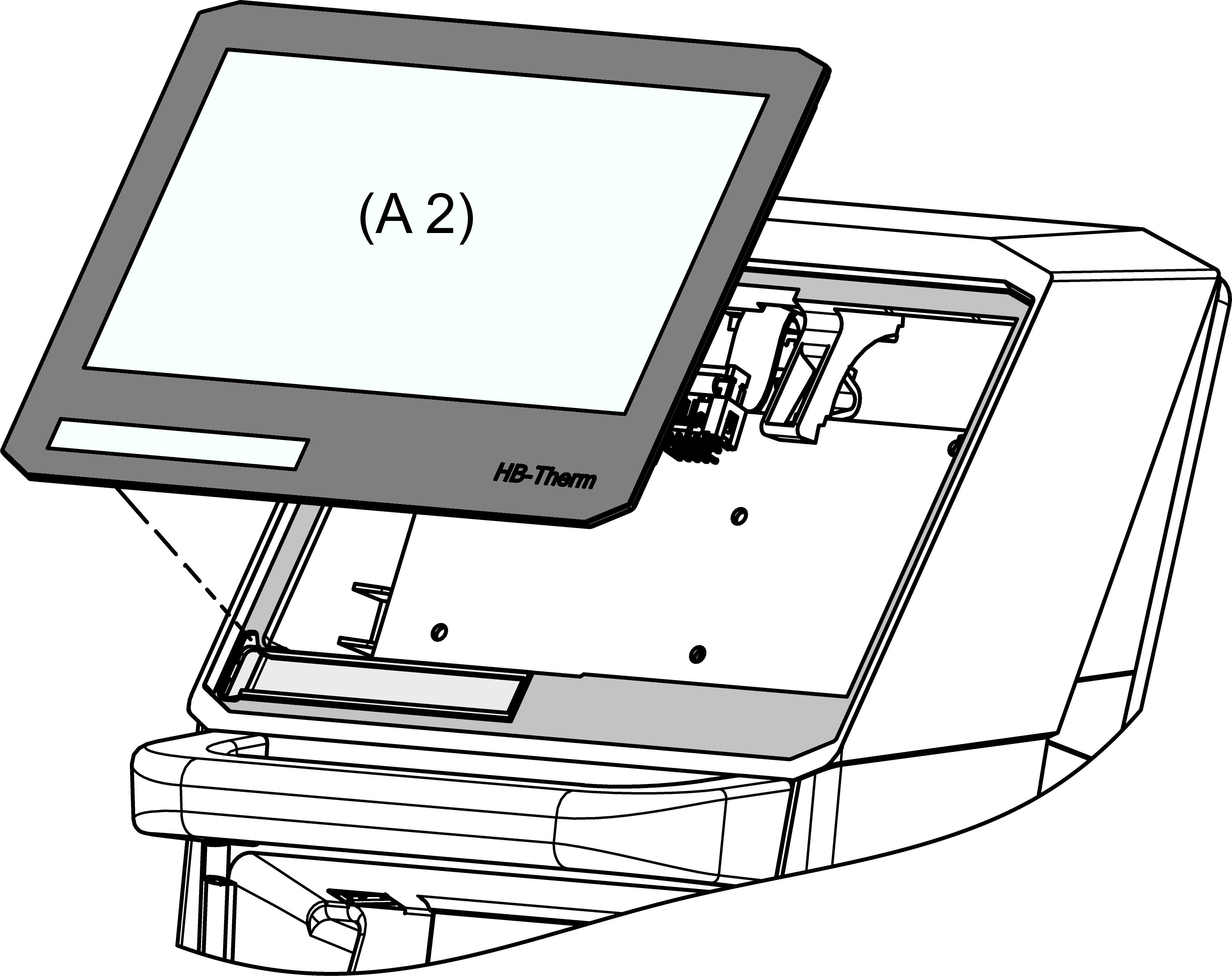

Αντικαταστήστε την οθόνη αφής

• Θερμάνετε την συγκολλητική επιφάνεια της οθόνης αφής (A_2) για να μαλακώσετε την κόλλα. Σπρώξτε την οθόνη αφής από μέσα προς τα έξω για να την αφαιρέσετε. Συνιστάται να ξεκινήσετε στην επάνω δεξιά γωνία (κάτοψη από έξω). Η κόλλα σταδιακά σβήνει μέχρι να αφαιρεθεί εντελώς η οθόνη αφής.
  • Βεβαιωθείτε ότι η θερμοκρασία δεν υπερβαίνει τους 100 °C κατά τη θέρμανση.
  • Βεβαιωθείτε ότι ο θερμός αέρας κατευθύνεται στο διάκενο μεταξύ της οθόνης αφής και του πλαστικού περιβλήματος.
• Αφαιρέστε τα υπολείμματα κόλλας από την επιφάνεια του μπροστινού περιβλήματος με κατάλληλο καθαριστικό/διαλύτη.
  • Βεβαιωθείτε ότι η συγκολλητική επιφάνεια είναι καθαρή και απαλλαγμένη από γράσο.
• Αφαιρέστε την προστατευτική μεμβράνη από την επιφάνεια συγκόλλησης της νέας οθόνης αφής (A_2).
• Τοποθετήστε μια νέα οθόνη αφής (A_2) και πιέστε σταθερά την εξωτερική άκρη/επιφάνεια. Στη συνέχεια πιέστε προς τα κάτω από την πλάτη και αντιταχθείτε από έξω.
• Τοποθετήστε την ετικέτα τύπου συσκευής στην κατάλληλη υποδοχή στο πίσω μέρος της οθόνης αφής (A_2).

Εγκαταστήστε την πλακέτα συσκευής και τον ελεγκτή

• Τοποθετήστε τον ελεγκτή USR-61 USR-61 (A_1) στις παρεχόμενες εσοχές.
  • Βεβαιωθείτε ότι οι ιμάντες στερέωσης (⑦) είναι ασφαλισμένοι στη θέση τους.
• Συνδέστε τους συνδέσμους (③, ⑤, ⑥) πίσω στον ελεγκτή USR-61 (A_1).
• Τοποθετήστε την πλακέτα συσκευής GIF-61 (A_4) στις κατάλληλες εσοχές.
  • Βεβαιωθείτε ότι οι ιμάντες στερέωσης (④) είναι ασφαλισμένοι στη θέση τους.
• Συνδέστε ξανά το βύσμα (③) στην πλακέτα συσκευής GIF-61 (A_4).
• Τοποθετήστε το κάλυμμα του καλωδίου (②) στις κατάλληλες εσοχές.
  • Βεβαιωθείτε ότι τα κλιπ στερέωσης (①) είναι κλειδωμένα στη θέση τους.

Κλείσιμο μπροστά

• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

Ελέγξτε τη λειτουργία

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήσε

• Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
  → Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
