σκοπός

Αντικατάσταση ανεμιστήρα 12 V (EV 1)

προσόν

επαγγελματικό προσωπικό

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΚαταμέτρηση
0112 V ανεμιστήρας, 0,6 μΤ287381

Απαιτούμενο υλικό

  • Κατσαβίδι Torx, μεγέθους 20

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξτε και απενεργοποιήστε τη συσκευή

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    → Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

Ανοιχτό μέτωπο

  • Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.
  • Αφαιρέστε το προστατευτικό κάλυμμα στο ηλεκτρικό περίβλημα αφαιρώντας τις βίδες Torx.

Ανταλλαγή

ΣΗΜΕΊΩΣΗ!

Κατά την αντικατάσταση του ανεμιστήρα, συνιστάται επίσης να καθαρίζετε το χαλί φίλτρου αέρα (T29407, T28733) στο κάτω μέρος της συσκευής και να το αντικαταστήσετε εάν είναι απαραίτητο. κάντε κλικ εδώ...

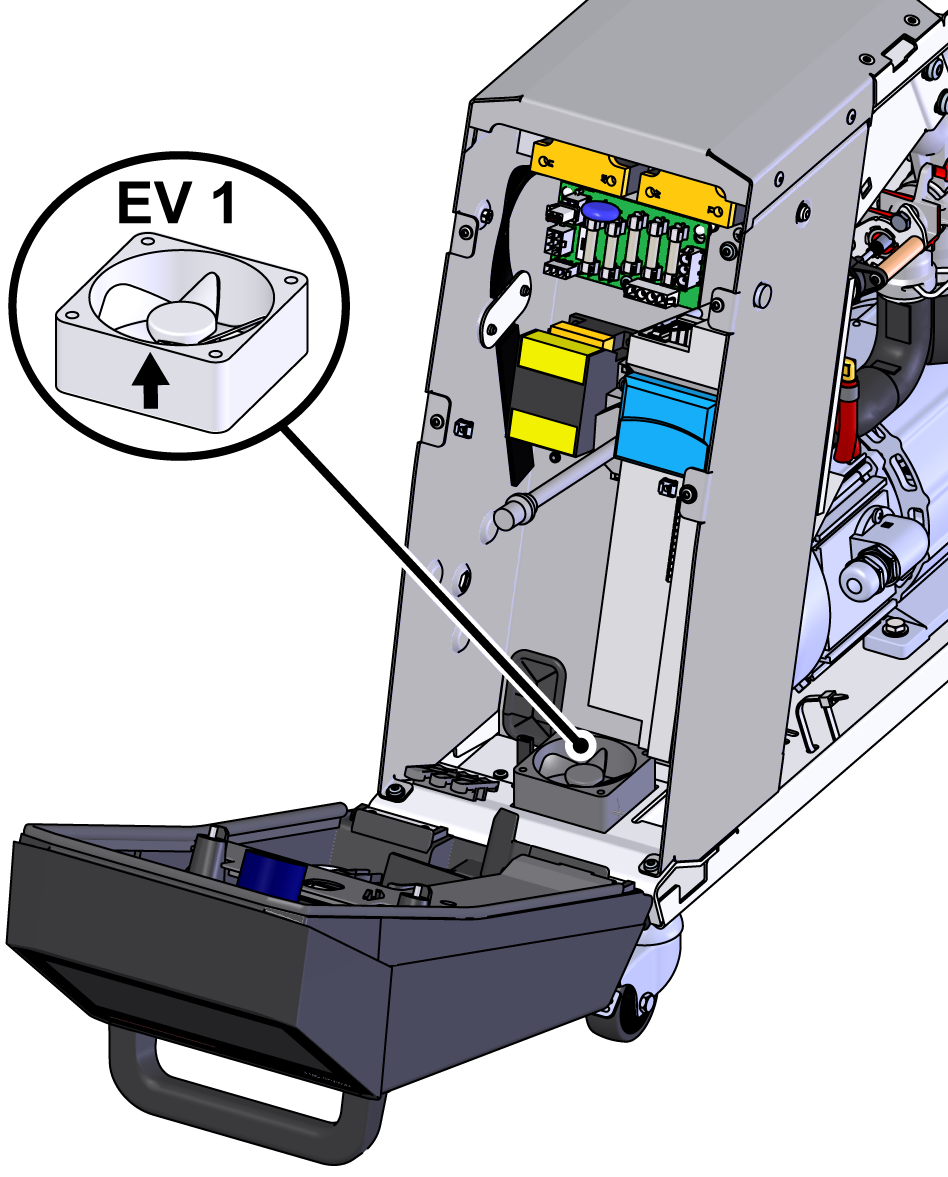

  • Αφαιρέστε την υποδοχή X24 στην πλακέτα συσκευής GIF-61 και αφαιρέστε την εντελώς.
  • Αφαιρέστε τον ανεμιστήρα
    • Σημειώστε ότι δεν υπάρχουν καμία βίδα στερέωσης στον ανεμιστήρα. Ο ανεμιστήρας συνδέεται μόνο με το ηλεκτρικό περίβλημα μέσω του προστατευτικού καλύμματος.
  • Εγκαταστήστε έναν νέο ανεμιστήρα.
    • Βεβαιωθείτε ότι η ροή αέρα κατευθύνεται προς το εσωτερικό της συσκευής (δείτε βέλος στο περίβλημα του ανεμιστήρα).
  • Δρομολογήστε την υποδοχή X24 στην πλακέτα συσκευής GIF-61 και συνδεθείτε.

Κλείσιμο μπροστά

  • Τοποθετήστε το προστατευτικό κάλυμμα γύρω από το ηλεκτρικό περίβλημα και ασφαλίστε με βίδες Torx.
  • Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

ενεργοποιήστε τη συσκευή και ελέγξτε τη λειτουργία

  • ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.
  • Επαναφέρετε το διάστημα συντήρησης του εξαρτήματος που αντικαταστάθηκε (→ πρόγραμμα συντήρησης).

Απενεργοποίηση συσκευής

  • Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
    → Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
