σκοπός

Αντικατάσταση βαλβίδας ψύξης 1 (M 3)

προσόν

τμηρικό

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΚαταμέτρηση

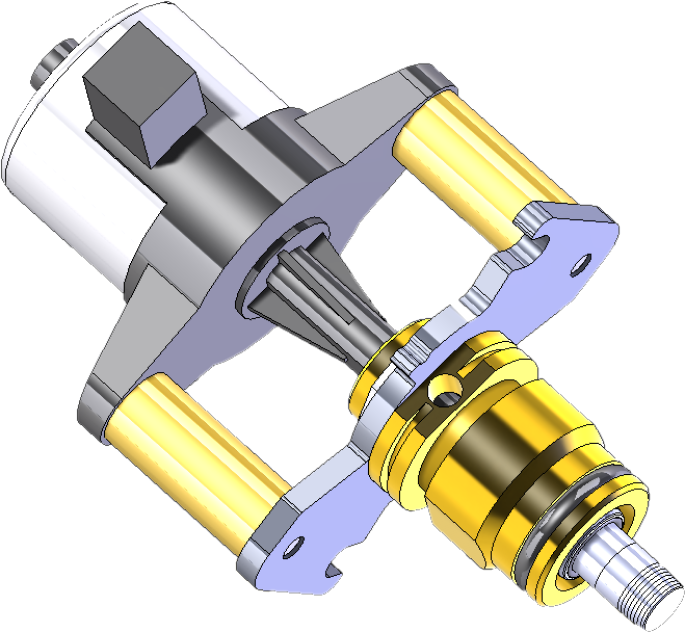

01Βαλβίδα ψύξης 1Τ289341

Απαιτούμενο υλικό

  • Κατσαβίδι Torx μεγέθους 20

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξτε και αδειάστε τη συσκευή

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    → Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Απενεργοποίηση συσκευής και αφαίρεση καλυμμάτων

  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
  • Αφαιρέστε την παροχή νερού ψύξης (θύρα C).
  • Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
  • Ανοίξτε το πτερύγιο σέρβις στο πίσω τοίχωμα της συσκευής (→ Ανοίξτε τη συσκευή).

Αντικατάσταση της Βαλβίδας Ψύξης

  • Αφαιρέστε το καλώδιο από τη βαλβίδα ψύξης.
  • Αφαιρέστε τις βίδες στερέωσης από τη βαλβίδα ψύξης στη μονάδα νερού ψύξης δύο φορές.

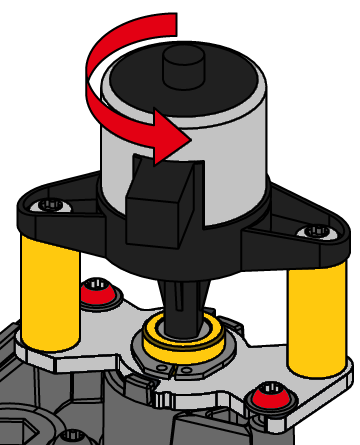

  • Γυρίστε και επεκτείνετε τη βαλβίδα ψύξης.

ΠΡΟΣΟΧΗ — Ακατάλληλη εγκατάσταση!

Τα ανταλλακτικά παραδίδονται με έμβολα βαλβίδας που δεν έχουν επεκταθεί πλήρως. Το έμβολο βαλβίδας μπορεί να στηριχθεί. Γι 'αυτό:

  • Ποτέ μην τοποθετείτε τη βαλβίδα με το έμβολο της βαλβίδας πλήρως εκτεταμένο (εικ.).

  • Τοποθετήστε προσεκτικά τη νέα Βαλβίδα Ψύξης.
  • Γυρίστε τη βαλβίδα ψύξης στην τελική θέση και ασφαλίστε με 2x βίδες Torx.
    • Μην υπερβαίνετε τη ροπή σύσφιξης - το αντίστοιχο είναι κατασκευασμένο από πλαστικό (PPS)
  • Συνδέστε το καλώδιο στη βαλβίδα ψύξης.

Ελέγξτε τη στεγανότητα και τη λειτουργία

  • Συνδέστε την παροχή νερού ψύξης (σύνδεση C).
  • Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).

ΣΗΜΕΊΩΣΗ!

Ορίστε το προφίλ χρήστη σε «Alimony» για πρόσβαση στις παραμέτρους. κάντε κλικ εδώ....

  • Επιλέξτε [Υπηρεσία] > [Παράμετροι] > [Ψύξη] > [Βηματικοί κινητήρες] > [Τοποθέτηση KV1].
  • Αλλάξτε τη θέση και ελέγξτε αν το νερό ψύξης ρέει ή όχι:
    • 0% = Βαλβίδα εντελώς κλειστή
    • 100% = Βαλβίδα πλήρως ανοιχτή
  • ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Απενεργοποίηση της συσκευής και εγκατάσταση καλυμμάτων

  • Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
    → Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
  • Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
