propósito

Sustitución del sensor de presión (BP 1, BP 2, BP 3)

cualificación

Personal especializado

Material

Pos.DenominaciónArtículosContar

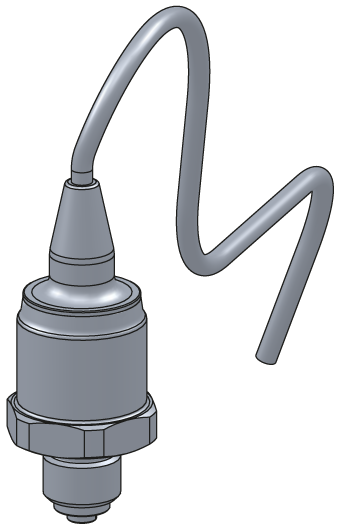

01Sensor de presión 0-25 barT25305-X1
02junta tórica FPM 7.5x2 (opcional)T286621

Material requerido

  • Destornillador Torx tamaño 20
  • atadura de cables

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y vaciar el equipo

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apague el equipo

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    → La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quite las tapas y abra la parte delantera

  • Retire las cubiertas del equipo (→Abrir equipo).
  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Intercambia

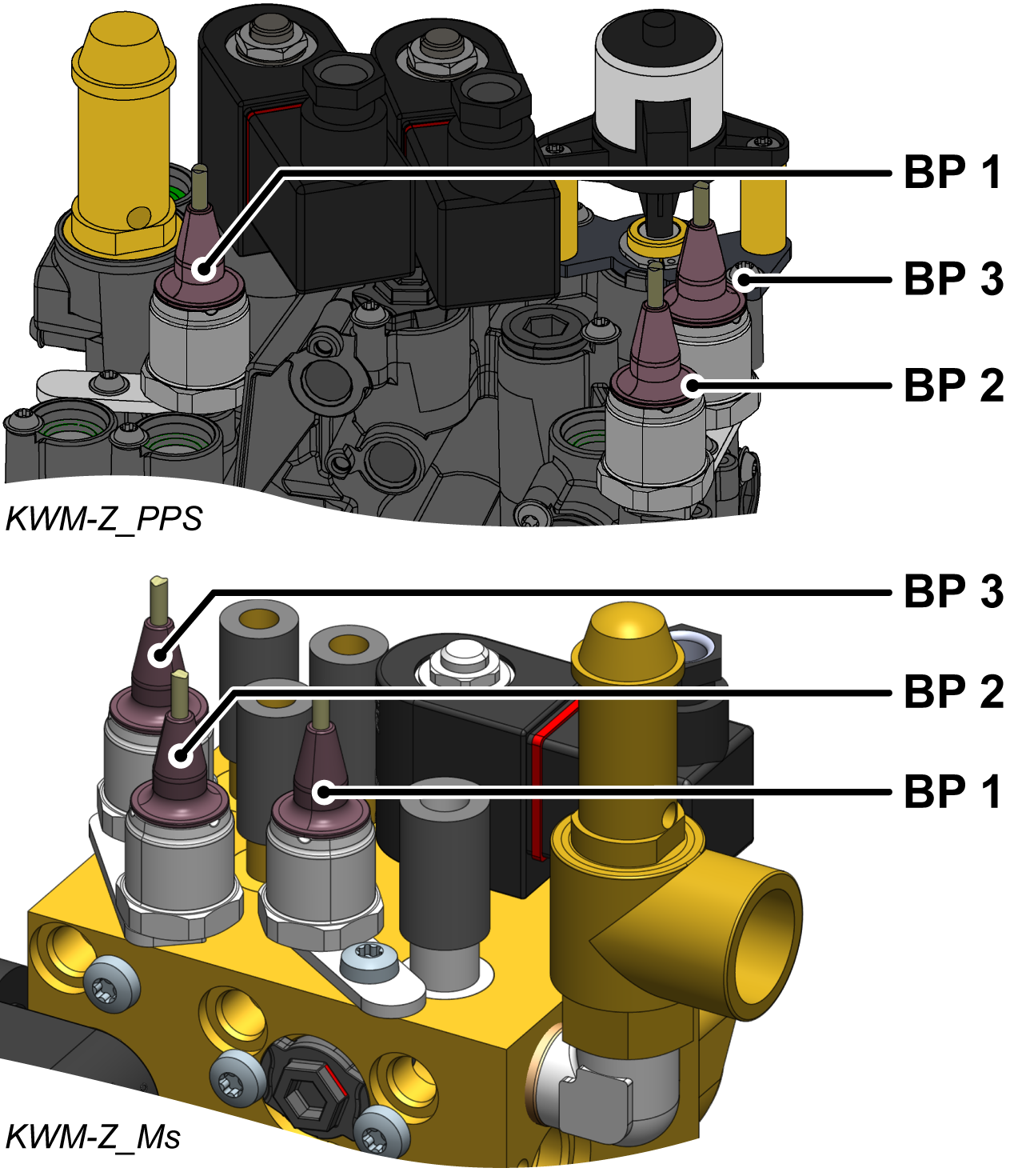

  • Retire el cable del sensor de presión (BP 1, BP 2, BP 3) de la placa del equipo GIF-61 y extraiga completamente el cable.
    • Sensor de presión BP 1 → ranura X31.1
    • sensor de presión BP 2 → ranura X31.2
    • sensor de presión BP 3 → ranura X 31.3
  • Extraiga el tornillo Torx y extraiga la placa de montaje.
  • Extraiga el sensor de presión.
  • En modo de limpieza, limpie el espacio de montaje del sensor de presión, en particular la ranura de la junta tórica.
  • Introduzca la nueva junta tórica (T28662) en la ranura.
  • Instale un sensor de presión (T28555) y un soporte nuevos y fije el tornillo Torx con un par de apriete de 2 Nm.
    • No exceda el par de apriete: la contraparte está hecha de plástico (PPS)
  • Dirija y conecte el cable del sensor de presión a la placa del equipo GIF-61.
    • Sensor de presión BP 1 → ranura X31.1
    • sensor de presión BP 2 → ranura X31.2
    • sensor de presión BP 3 → ranura X 31.3
  • Vuelva a instalar las bridas extraídas o cámbielas por otras nuevas.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Verificar el calibrado

ATENCIÓN — ¡Peligro de un calibrado incorrecto!

Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por eso:

  • Verificar el calibrado
  • Enchufe el cable de alimentación y encienda el interruptor principal (QS 1).
  • Asegúrese de que el equipo esté despresurizado. La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe ser de 0.0 (±0.1) bar.
    • Si la desviación es >0,1 bar, se deben calibrar los sensores de presión.

Calibrar el sensor de presión

En caso de errores lineales mayores, se pueden calibrar los sensores de presión individuales.

  • Seleccione [Servicio] > [Calibración] > [Presión] > [Sensor de presión 1 offset]/[Sensor de presión 2 offset]/[Sensor de presión 3 offset].
    • Establezca el desfase en consecuencia.
  • Vuelva a intentar el proceso de verificación.

Compruebe la estanqueidad y el funcionamiento

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Apague el aparato e instale las cubiertas

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
