T28494: pantalla táctil

propósito

intercambiar Touchscreen 7" IPS 180x129 (A 2)

Calificación

personal especializado

Material

Material necesario

• Destornillador Torx tamaño 20
• Destornillador de cabeza plana, tamaño 0
• Soplador de aire caliente con control de temperatura
  • Si está disponible, boquilla reductora acoplable para un calentamiento específico
• Limpiador/disolvente para eliminar los residuos de adhesivo
• guantes de protección

procedimiento

enfriamiento y apagado

• En la pantalla básica, toca el botón de funcion ().
  → El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

• Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Abra la parte delantera

• Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Retire la placa del equipo y el controlador

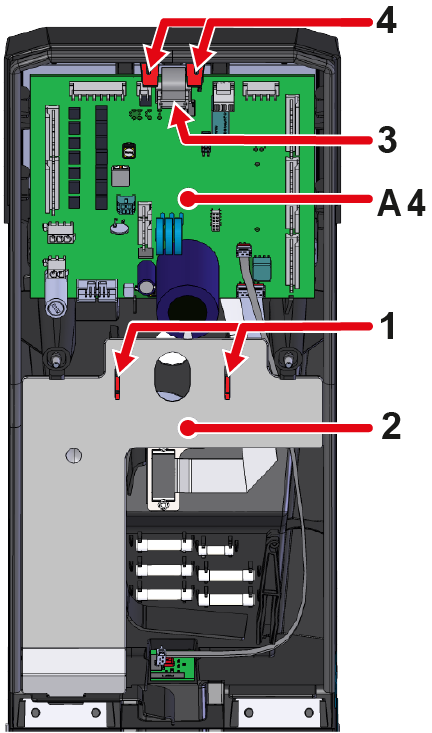

• Apriete los clips de montaje (①) para retirar la cubierta del cable (②).
• Desenchufe el conector (③) de la placa del equipo GIF-61 (A_4).
• Presione las correas de montaje del GIF-61 (A_4) (④) hacia fuera. A continuación, extraiga la placa de circuito y dóblela hacia atrás.
  • No es necesario desenchufar las conexiones de la placa de circuito.

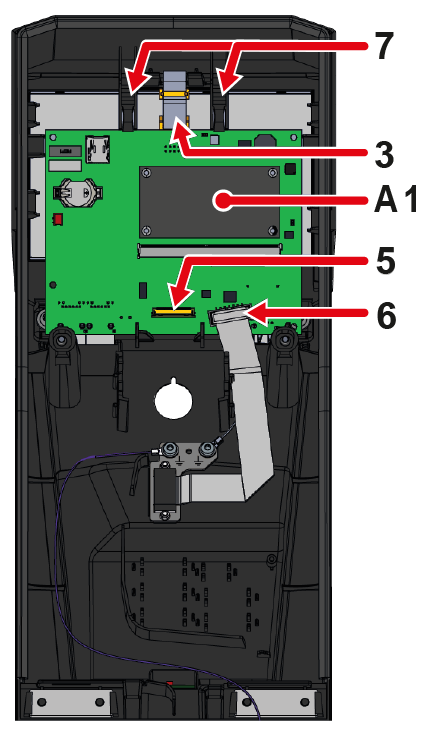

• Desenchufe la conexión (⑤) de la pantalla (A_2) al controlador USR-61 (A_1).
  • Desbloquee el conector de la pantalla, por ejemplo, con un destornillador plano, antes de poder quitar el cable.
• Desenchufe el conector (⑥) del cable «HB» del controlador USR-61 (A_1).
• Empuje las correas de montaje del controlador USR-61 (A_1) (⑦) hacia fuera. A continuación, extraiga la placa de circuito.
  • No es necesario desconectar las conexiones de los enchufes del controlador USR-61 (A_1).

Reemplace la pantalla táctil

• Calienta la superficie adhesiva de la pantalla táctil (A_2) para ablandar el adhesivo. Empuje la pantalla táctil desde dentro hacia fuera para extraerla. Se recomienda empezar por la esquina superior derecha (vista desde arriba desde el exterior). El adhesivo se va desprendiendo gradualmente hasta que la pantalla táctil se pueda quitar por completo.
  • Asegúrese de que la temperatura no supere los 100 °C durante el calentamiento.
  • Asegúrese de que el aire caliente se dirija al espacio entre la pantalla táctil y las Carcasas de plástico.
• Elimine los residuos de adhesivo de la superficie de las Carcasas frontales con un limpiador/disolvente adecuado.
  • Asegúrese de que la superficie adhesiva esté limpia y libre de grasa.
• Retire la película protectora de la superficie adhesiva de la nueva pantalla táctil (A_2).
• Inserte una nueva pantalla táctil (A_2) y presione firmemente el borde o superficie exterior. A continuación, presione hacia abajo desde la parte posterior y opóntela desde el exterior.
• Inserte la etiqueta del tipo de aparato en la ranura correspondiente de la parte posterior de la pantalla táctil (A_2).

Instale la placa del equipo y el controlador

• Inserte el controlador USR-61 (A_1) en los huecos provistos.
  • Asegúrese de que las correas de montaje (⑦) queden bien ajustadas en su sitio.
• Vuelva a conectar los conectores (③, ⑤, ⑥) al controlador USR-61 (A_1).
• Inserte la placa del equipo GIF-61 (A_4) en los huecos correspondientes.
  • Asegúrese de que las correas de montaje (④) estén ajustadas a presión en su lugar.
• Vuelva a conectar el conector (③) a la placa del equipo GIF-61 (A_4).
• Inserte la tapa del cable (②) en los huecos correspondientes.
  • Asegúrese de que los clips de montaje (①) queden bloqueados en su lugar.

cerrar la parte delantera

• Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

• Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
• Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar

• Apague el aparato con el botón de E/S ().
  → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
• Desconectar el interruptor principal (QS 1).
