T28500: control USR-61

propósito
Sustitución del controlador USR-61 (A 1)
calificación
Personal especializado
Material
| Pos. | Denominación | Artículos | Contar |

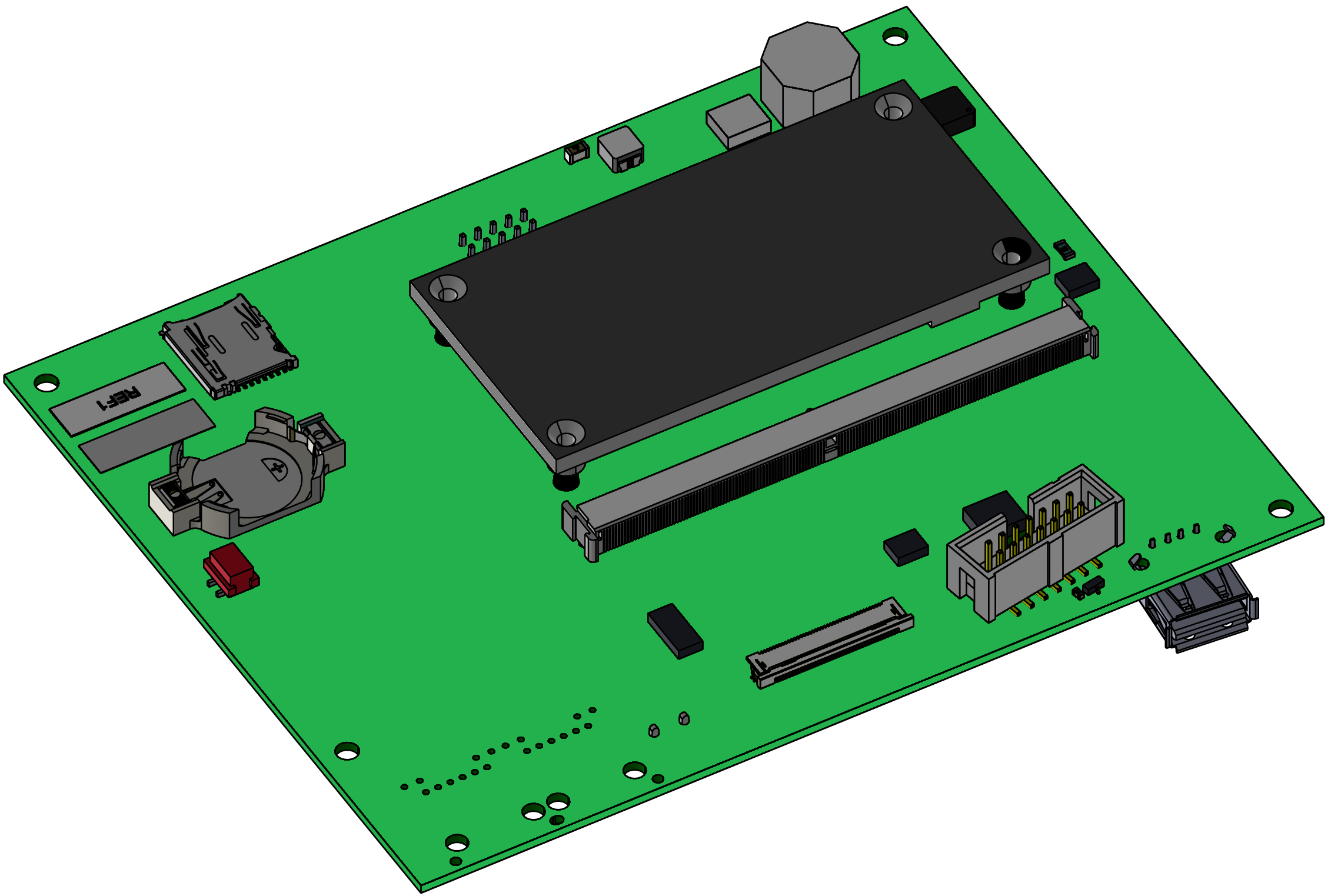

| 01 | Controlador USR-61 | T28500 | 1 |
Material requerido
- Destornillador Torx tamaño 20
- Destornillador de cabeza plana, tamaño 0
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
enfriamiento y apagado del equipo
- En la pantalla básica, toca el botón de funcion (
).
→ El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.
- Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
Abra la parte delantera
- Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
Intercambia

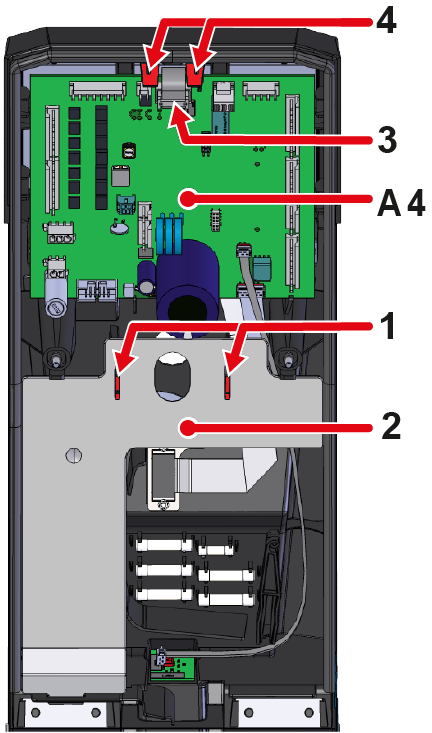

- Presione los clips de montaje (①) y extraiga la tapa del cable (②).
- Extraiga el conector (③) de la placa del equipo GIF-61 (A_4).
- Empuje las correas de montaje (④) de la placa del equipo GIF-61 (A_4) hacia afuera. La placa ahora se puede levantar y plegar hacia atrás.
- No es necesario quitar los conectores de la placa de circuito.

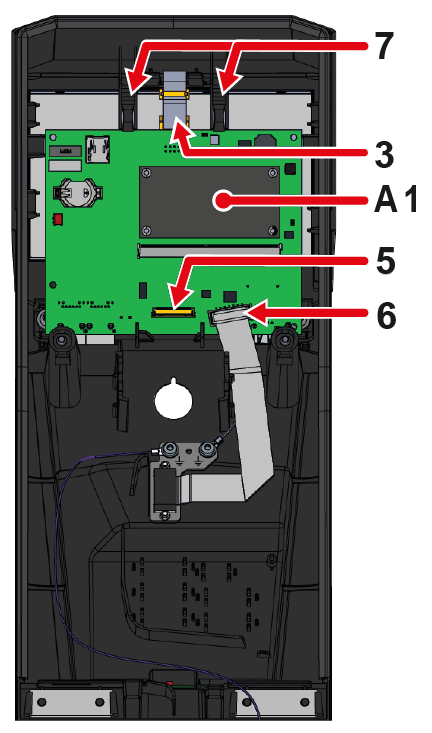

- Retire la conexión del cable (⑤) de la pantalla (A 2) del controlador USR-61 (A_1).
- El conector de la pantalla debe estar desbloqueado (por ejemplo, con un destornillador plano) antes de poder desconectar la conexión del cable.
- Extraiga el conector (⑥) de la conexión HB CAN (X79) de la controladora USR-61 (A_1).
- Empuje las correas de montaje del controlador USR-61 (A_1) (⑦) hacia fuera. Ahora se puede levantar la placa de circuito.
- Retire el cable de tierra de la parte posterior de la placa.
- Conecte el cable de tierra a la parte posterior del nuevo controlador USR-61 (A_1).
- Inserte el controlador USR-61 (A 1) en los huecos correspondientes.
- Compruebe si las correas de montaje (⑦) están bloqueadas en su lugar.
- Vuelva a conectar los conectores (③, ⑤, ⑥) al controlador USR-61 (A_1).
- Compruebe que todos los conectores estén correctamente conectados.
- Inserte la placa del equipo GIF-61 (autopista A4) en los huecos correspondientes
- Compruebe si las correas de montaje (④) están bloqueadas en su lugar.
- Vuelva a conectar el conector (③) a la placa del equipo GIF-61 (A_4).
- Inserte la tapa del cable (②) en los huecos correspondientes.
- Compruebe que los clips de montaje (①) estén bloqueados en su lugar.
cerrar la parte delantera
- Dobla la parte delantera y fija 2 tornillos Torx.
Función de comprobación
- Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
- El equipo realiza una actualización de software automática.
- Compruebe la zona horaria, la fecha y la hora y configúrelas correctamente si es necesario.
¡NOTA!
Los Datos de configuración y calibración se almacenan en la placa del equipo GIF-61 (A_4) y, por lo tanto, no se pierden cuando se sustituye el controlador USR-61 (A_1).
-
Encender el equipo con el botón de E/S (
), comprobar la estanqueidad y el funcionamiento del equipo.
- Compruebe las funciones del equipo (rules para el valor teórico deseado)
-
Apague el aparato con el botón de E/S (
).
→ El equipo se apaga y, si es necesario, queda refrigerado y despresurizado. - Desconectar el interruptor principal (QS 1).
