propósito

Sustitución de la luz LED de estado SPL-61 (A 18)

cualificación

Personal especializado

Material

Pos.DenominaciónArtículosCuente

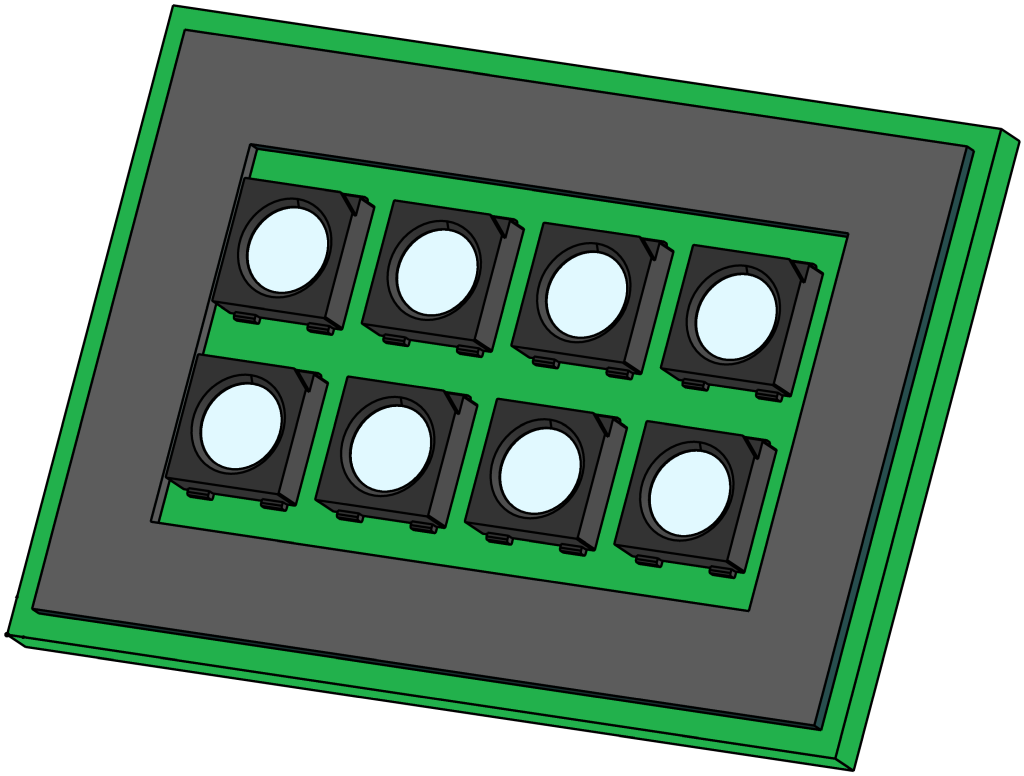

01Luz LED de estado SPL-61T286041

Material necesario

  • Destornillador Torx tamaño 20
  • Limpieza/disolvente para eliminar los residuos de adhesivo

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y apagado del equipo

  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Permuta

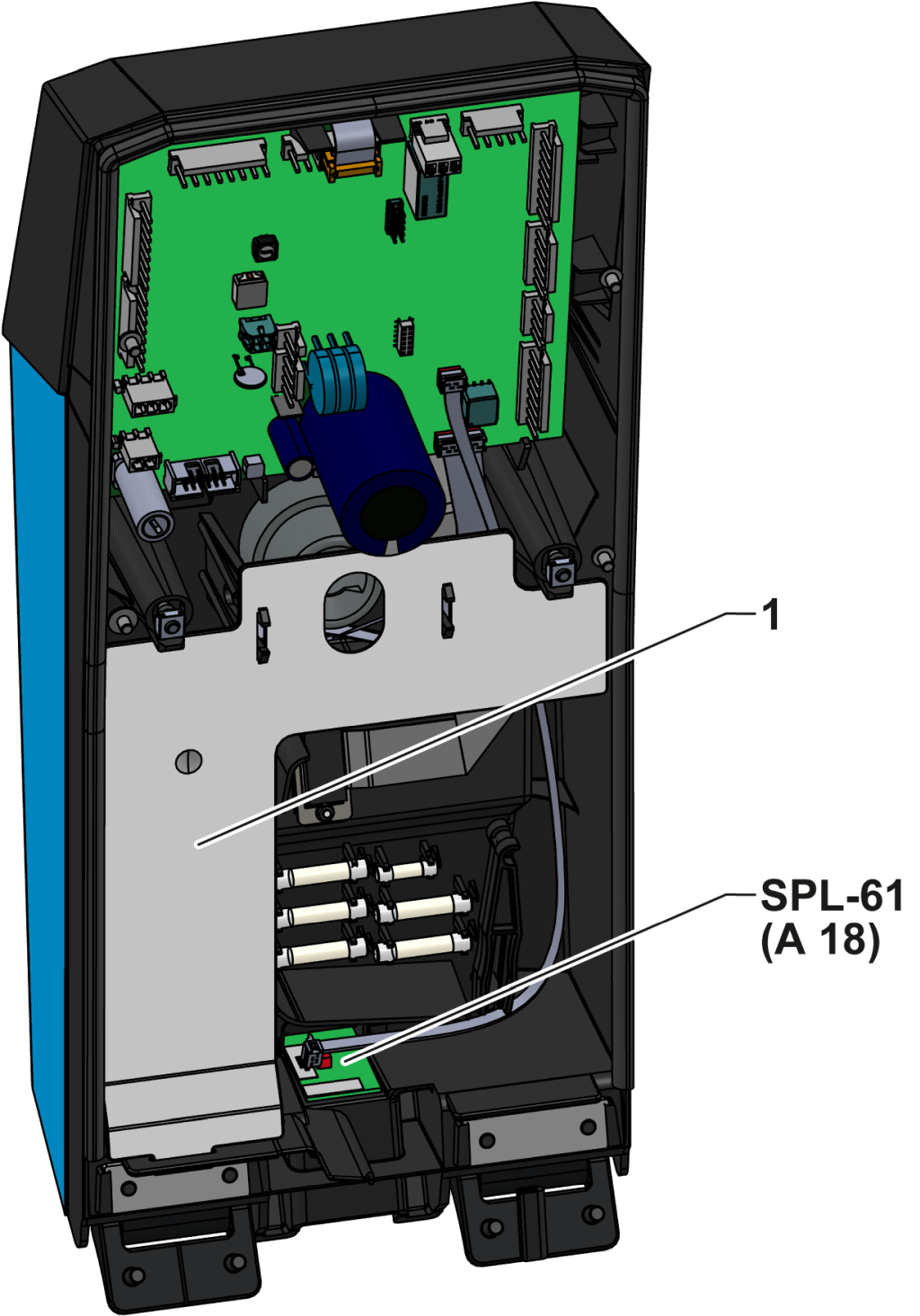

  • Solo para el BG61: suelte y retire la cubierta del cable (①) presionando los clips de montaje entre sí.
  • Extraiga suavemente el mazo de cables del conducto de cables y empújelo hacia un lado para poder acceder a la placa SPL-61.
  • Desenchufe el conector X922 de la placa SPL-61.
  • La placa SPL-61 está conectada a la carcasa con una cinta adhesiva de doble cara. Presione la placa de circuito en las Carcasas desde el exterior hacia el interior hasta que se suelte el adhesivo.
  • Extraiga la placa SPL-61 de la carcasa.
  • Elimine los residuos de adhesivo de la superficie de las Carcasas, si es necesario, con un limpiador/disolvente adecuado.
    • Asegúrese de que la superficie adhesiva esté limpia y libre de grasa.
  • Pegue la nueva placa de circuito SPL-61 en el hueco de la carcasa correspondiente.
  • Vuelva a conectar el conector X922 a la placa SPL-61.
  • Vuelva a colocar el mazo de cables en el conducto de cables.
  • Solo para el BG61: inserte la tapa del cable (①) en los huecos correspondientes.
    • Asegúrese de que los clips de montaje estén encajados en su lugar.

cerrar la parte delantera

  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
    • Compruebe si la luz LED de estado parpadea en blanco durante el proceso de inicio
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Apague el aparato

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
