T28645-X: bomba de llenado
propósito
Sustitución de la bomba de llenado SAP 20 bar, 120 VAC (M 2)
calificación
Personal especializado
Material
| Pos. | Denominación | Artículos | Contar | |
| T28645-1 | T28645-2 | |||
| 01 | bomba de llenado 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Soporte para HB-100*ZL (montado) | T28849 | 1 | - |
| 03 | Soporte para HB-140/160 (montado) | T28648 | - | 1 |
| 04 | Bolsa de retención (montada) | T28652 | 2 | 2 |
| 05 | inserto roscado (ensamblado) | T21582 | 2 | 2 |
| 06 | Tornillo Torx M4x6 (montado) | B1983547 | 2 | 2 |
| 07 | Boquilla de manguera angular (ensamblada) | T28660 | 1 | 1 |
Material requerido
- Destornillador Torx tamaño 20
- Destornillador plano
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
Enfriar y vaciar el equipo
- En la pantalla básica, toca el botón de funcion (
). - En la pantalla básica, toca el botón de funcion (
).
→ El equipo se enfría y vacía el molde antes de apagarlo.
Compruebe la presión y apague el equipo
- Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
→ La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar. - La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
- Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
- Retire las cubiertas del equipo (→Abrir equipo).
Sustitución de la bomba de llenado
- Extraiga el tornillo de fijación de la bomba de llenado con el soporte.
- Extraiga el cable de conexión de la bomba de llenado.
- Suelte las abrazaderas de los manguitos y extraiga las mangueras de silicona de la bomba de llenado.
¡NOTA!
Asegúrese de que los tapones y las mangueras de silicona estén limpios y libres de contaminantes. Si es necesario, sustituya la manguera de silicona dañada (disponible como opción).
- Instale mangueras de silicona en la nueva bomba de llenado.
- Conecte el cable de conexión a la bomba de llenado.
- Fije la bomba de llenado con el soporte en la posición adecuada con el tornillo y la arandela.

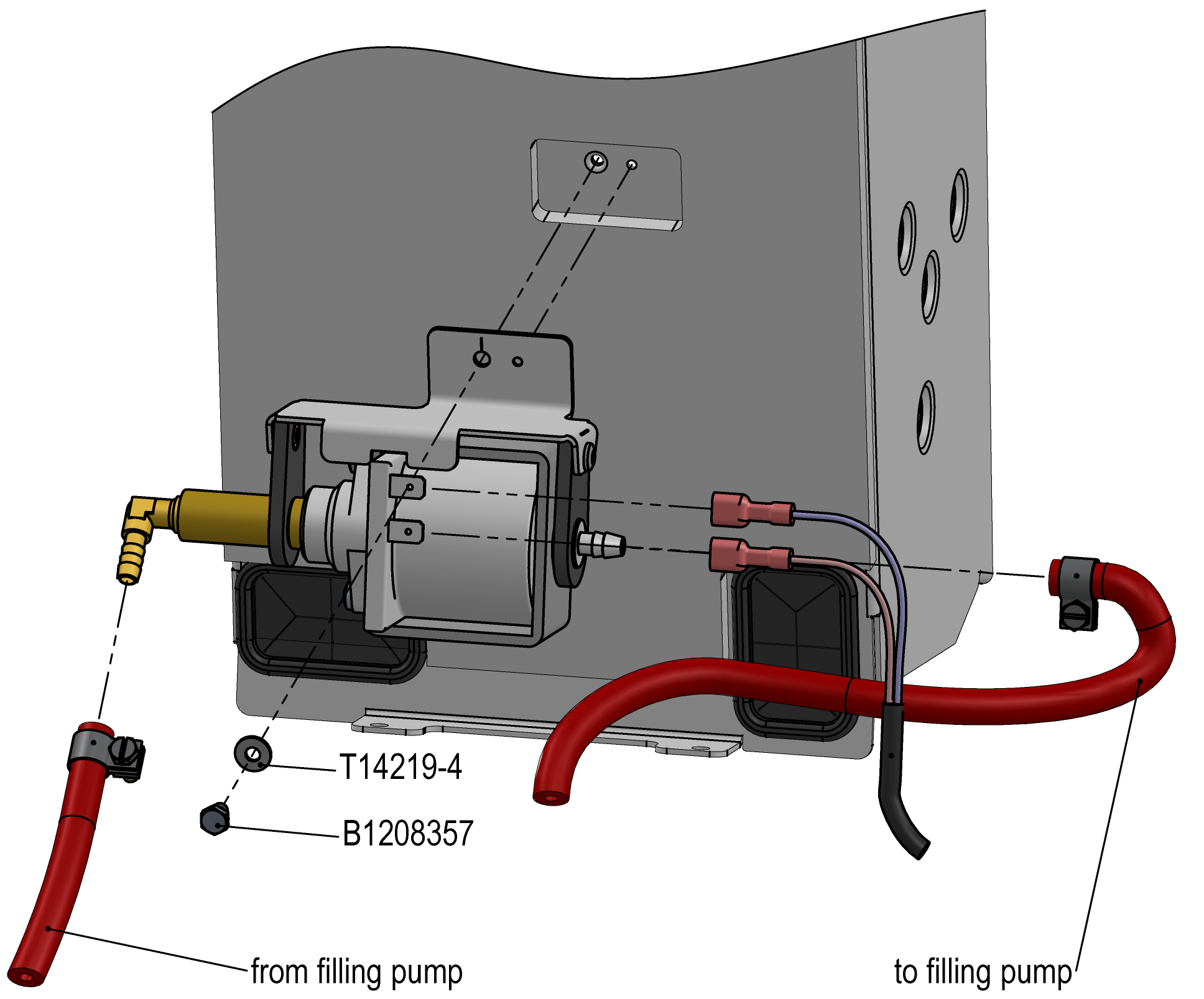

HB-100Z61*ZL (T28645-1)

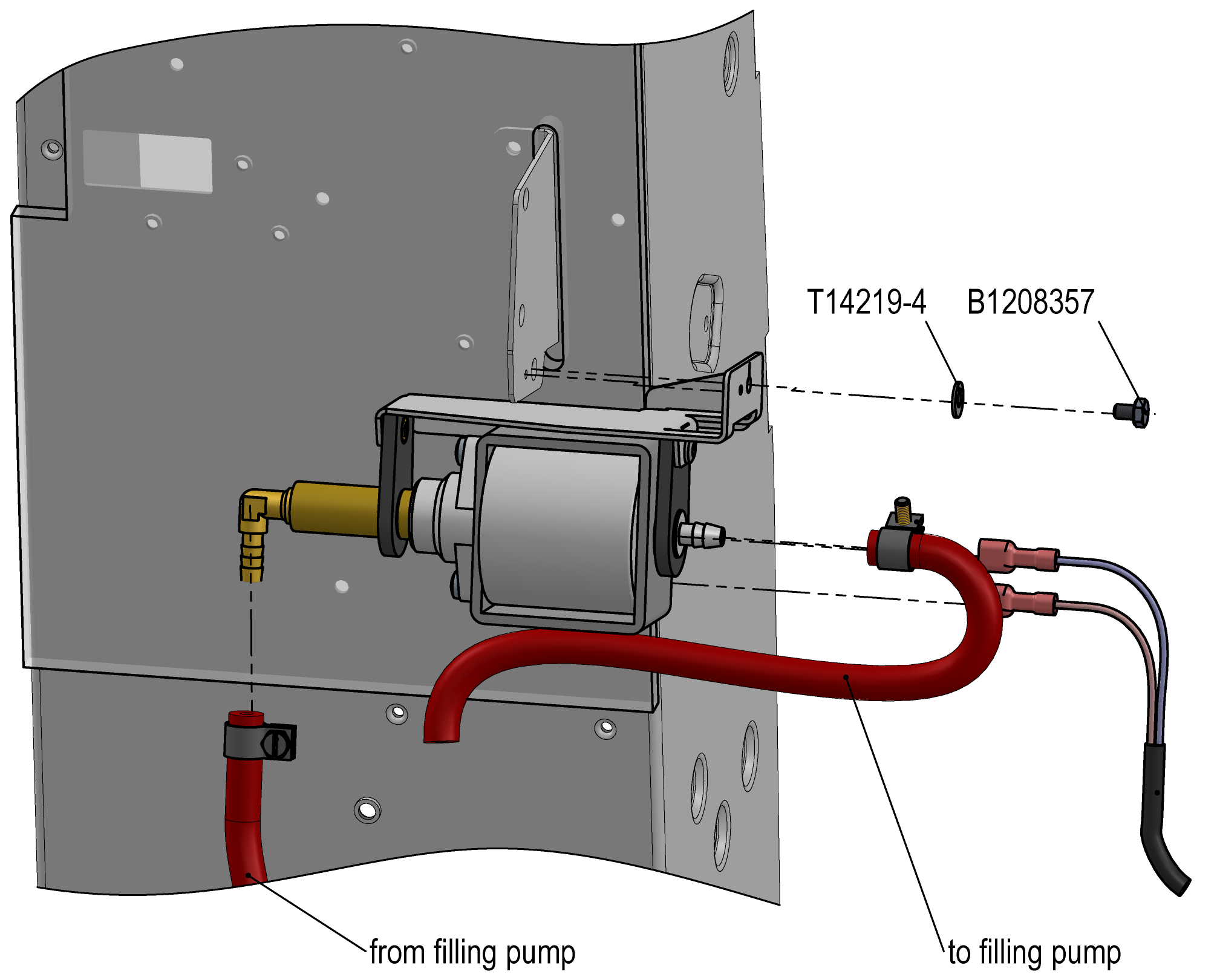

HB-140/160Z61 (T28645-2)
Compruebe la estanqueidad y el funcionamiento
- Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
-
Encender el equipo con el botón de E/S (
), comprobar la estanqueidad y el funcionamiento del equipo.
Apague el aparato e instale las cubiertas
-
Apague el aparato con el botón de E/S ().
→ El equipo se apaga y, si es necesario, queda refrigerado y despresurizado. - Desconectar el interruptor principal (QS 1).
- Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
