propósito

Sustitución del convertidor de frecuencia (U 1)

cualificación

Electricistas

Material

Pos.DenominaciónArtículosCuenta
T28669T28670
01

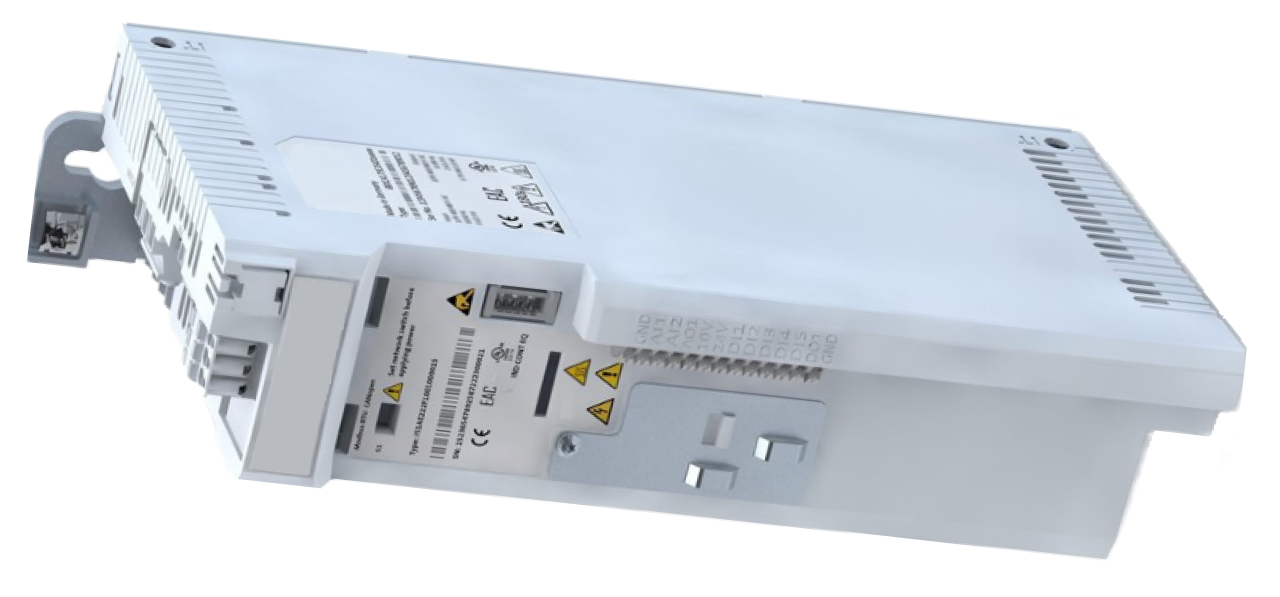

convertidor de frecuencia
i510 2,2 kW, 340–528 VAC

T286691-
02

convertidor de frecuencia
i510 2,2 kW, 170–264 VAC

T28670-1

Material necesario

  • Destornillador Torx, tamaño 10, 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y apagado

  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.¡Entonces espere 5 minutos!

¡Peligro para la vida debido a la tensión eléctrica!

En caso de contacto con piezas portadoras de tensión, existe un riesgo inmediato de muerte. Por eso:

Desenchufe el equipo de la fuente de alimentación antes de abrirlo. Asegure la desconexión para que no se encienda. Debido a la carga de los condensadores, espere 5 minutos después de desconectar la fuente de alimentación para que funcione en el convertidor de frecuencia.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Intercambio

  • Desenchufe los conectores X100, X105 y X216 del convertidor de frecuencia.
    • Con el cable X216, retire la brida de cables de la conexión de blindaje.
  • Extraiga los cables de conexión a tierra (Bomba, Carcasas eléctricas) del convertidor de frecuencia.
  • Afloje los tornillos del convertidor de frecuencia de la pared trasera.
  • Empuje el convertidor de frecuencia hacia arriba, extiéndalo hacia adelante desde los tornillos de montaje y extráigalo.
  • Instale un nuevo convertidor de frecuencia y apriete los tornillos de fijación.

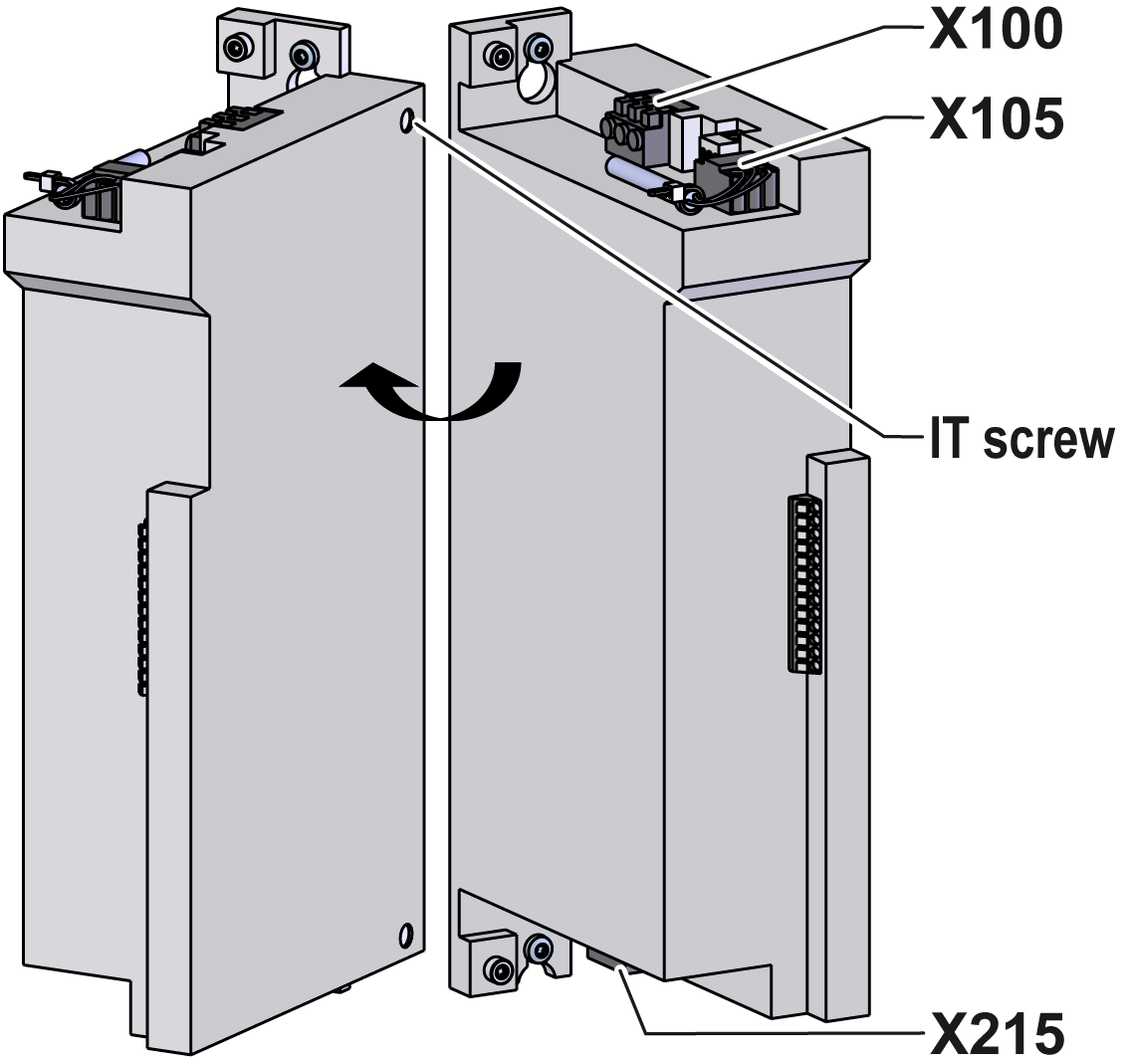

    • Característica especial de los sistemas informáticos (conexión de alimentación sin tierra protectora): se debe quitar el tornillo del condensador en la entrada del convertidor de frecuencia (tornillo IT superior).
  • Conecte los cables de conexión a tierra (Bomba, Carcasas eléctricas) al convertidor de frecuencia.
  • Enchufe los conectores X100, X105 y X216 en el convertidor de frecuencia.
    • Asegúrese de que todas las conexiones estén realizadas correctamente de acuerdo con el esquema eléctrico. Haga clic aquí...
  • Fije el cable X216 al puerto de blindaje con una brida para cables.

cerrar la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Apague el aparato

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
