propósito

Reemplazo de ventilador 12 V (EV 1)

cualificación

personal especializado

Material

Pos.DenominaciónArtículosContar
01ventilador de 12 V, 0,6 mT287381

Material necesario

  • Destornillador Torx, tamaño 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y apagado del equipo

  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Permuta

¡NOTA!

Al reemplazar el ventilador, se recomienda limpiar también la alfombra de filtro de aire (T29407, T28733) en la parte inferior del equipo y reemplazarla si es necesario. Haga clic aquí...

  • Retire el conector X24 de la placa del equipo GIF-61 y extráigalo por completo.

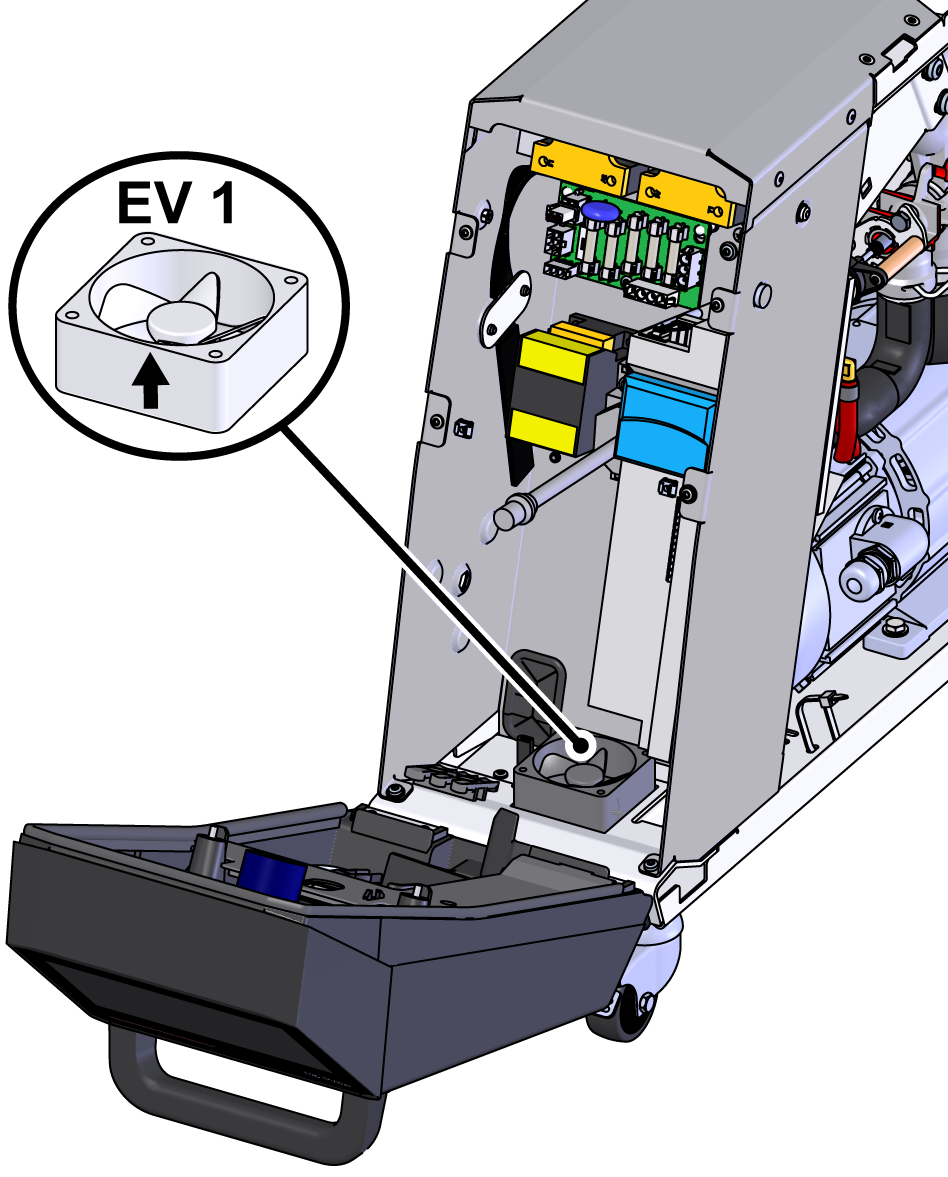

  • Extraiga el ventilador
    • Tenga en cuenta que no hay nada de tornillos de montaje en el ventilador. El ventilador solo está conectado a la carcasa eléctrica a través de la cubierta protectora.
  • Instale un ventilador nuevo.
    • Asegúrese de que el flujo de aire se dirija hacia el interior del equipo (consulte la flecha en la carcasa del ventilador).
  • Dirija el conector X24 a la placa del equipo GIF-61 y conéctelo.

cerrar la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

encender el equipo y comprobar la función

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
  • Reiniciar el intervalo de mantenimiento del componente sustituido (→ Programa de mantenimiento).

Apague el aparato

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
