Sustitución del accionamiento de la válvula de refrigeración 2 (M 4)

cualificación

Personal especializado

Material

Pos.DenominaciónArtículosContar
01motor paso a paso lineal con soporteT288671

Material requerido

  • Llave de extremo abierto, SW 10

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y vaciar el equipo

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría y vacía el molde antes de apagarlo.

Apague el aparato y retire las tapas

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
  • Retire las cubiertas del equipo (→Abrir equipo).

Permuta

  • Retire el cable de la válvula de Refrigeración (M 4)

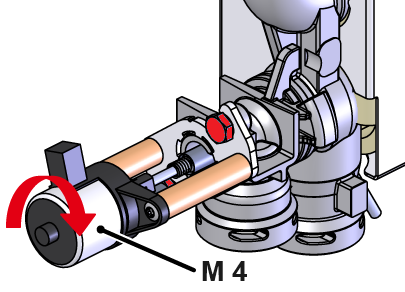

  • Quite los tornillos que sujetan la válvula de Refrigeración a la carcasa dos veces.
  • Gire el motor paso a paso, extráigalo ligeramente y sáquelo del acoplamiento.
  • Introduzca el nuevo motor paso a paso, gírelo hasta la posición final y fíjelo con los dos tornillos.
  • Conecte el cable a la válvula de Refrigeración

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).

¡NOTA!

Establezca el perfil de usuario en «Pensión alimenticia» para acceder a los parámetros. Haga clic aquí...

  • Seleccione [Servicio] > [Parámetros] > [Motores Paso A Paso] > [Motor paso a paso 2] > [Posicionamiento KV2]
  • Cambie la posición y compruebe si el motor paso a paso, incluido el pistón, se mueve o no:
    • 0% = válvula cerrada
    • 100% = válvula abierta
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Apague el aparato e instale las cubiertas

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
