Sustitución de la válvula de refrigeración 1 (M 3)

calificación

Personal especializado

Material

Pos.DenominaciónArtículosContar
01Válvula de refrigeración 1T289341

Material requerido

  • Destornillador Torx tamaño 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y vaciar el equipo

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría y vacía el molde antes de apagarlo.

Apague el aparato y retire las tapas

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
  • Desmonte el suministro de agua refrigerante (conexión C).
  • Retire las cubiertas del equipo (→Abrir equipo).
  • Abra la tapa de manejo situada en la pared posterior del equipo (→ Abrir equipo).

Sustitución de la válvula de Refrigeración

  • Extraiga el cable de la válvula de Refrigeración.
  • Quite los tornillos de fijación de la válvula de Refrigeración al módulo de agua refrigerante dos veces.

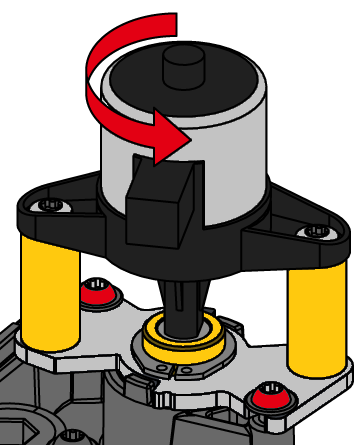

  • Gire y extienda la válvula de Refrigeración.

ATENCIÓN: ¡Instalación incorrecta!

Las piezas de repuesto se entregan con pistones de válvula que no están completamente extendidos. El émbolo de la válvula puede sujetarse. Por eso:

  • No monte nunca la válvula con el pistón de la válvula completamente extendido (fig.).

  • Introduzca la nueva válvula de Refrigeración con cuidado.
  • Gire la válvula de Refrigeración a la posición final y asegúrela con 2 tornillos Torx.
    • No exceda el par de apriete: la contraparte está hecha de plástico (PPS)
  • Conecte el cable a la válvula de Refrigeración.

Compruebe la estanqueidad y el funcionamiento

  • Conecte el suministro de agua refrigerante (conexión C).
  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).

¡NOTA!

Establezca el perfil de usuario en «Pensión alimenticia» para acceder a los parámetros. Haga clic aquí....

  • Seleccione [Servicio] > [Parámetros] > [Refrigeración] > [Motores Paso A Paso] > [Posicionamiento KV 1].
  • Cambie la posición y compruebe si el agua refrigerante fluye o no:
    • 0% = válvula completamente cerrada
    • 100% = válvula completamente abierta
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Apague el aparato e instale las cubiertas

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
