propósito

Sustitución del transductor de sonido (BB 1, BB 2)

calificación

personal especializado

Material

Pos.DenominaciónArtículos

Contar

T28986

01Transductor de sonido de 180 °CT285551
02Junta de PTFE 16x24x1T288831

Material requerido

  • llave de extremo abierto, tamaño 10
  • Destornillador Torx, tamaño 30

Guía de vídeo

Siga el enlace del código QR para ver el vídeo de YouTube.

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y escurrir

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe y desconecte la presión

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    → La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quite las tapas

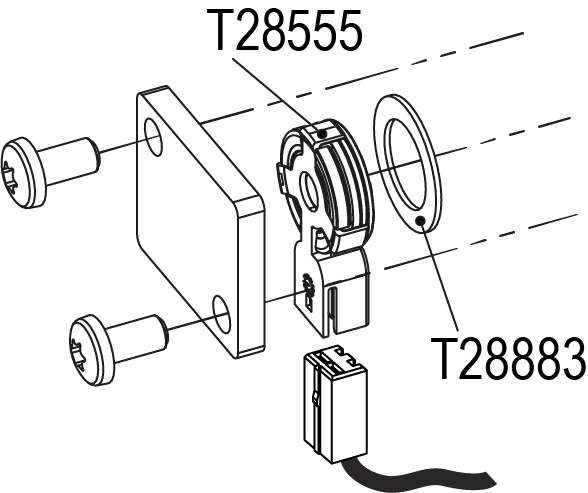

Intercambiar

  • Extraiga el cable del transductor de sonido (T28555).
  • Quite los 2 tornillos Torx y retire la Cubierta.
  • Cambie el transductor de sonido (T28555) y la junta (). T28883
  • Instale la Cubierta y atornille en su lugar 2 tornillos Torx con 12 Nm.
  • Conecte el cable al transductor de sonido (). T28555

Compruebe la estanqueidad y el funcionamiento

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

Medición de caudal de calibración

  • Haga funcionar el equipo en modo normal a 40 °C durante al menos 10 minutos.
  • Selecciona [Servicio] > [Calibración] > [Flow] > [Flow offset (internal)].
    • Establezca los parámetros en 2 l/min.
  • cerrar la válvula de cierre entre Salida y retorno y esperar 1 minuto.
  • Lea el caudal actual.
  • Defina los parámetros [Compensación de caudal (interno)] de acuerdo con el siguiente cálculo:
    • Nuevo desfase = 2 l/min — «caudal de corriente» [caudal].
  • Abra la válvula de cierre.

Compruebe el calibrado

El peligro de un calibrado incorrecto

Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por eso:

  • Verificar el calibrado
  • Haga funcionar el equipo a 40 °C durante al menos 10 minutos en modo normal.
  • cerrar la válvula de cierre entre la Salida y el Retorno.
    • El caudal cae a 0 l/min y el mensaje de alarma «Caudal cero» se retrasa.

desconectar e instalar las cubiertas

  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
