eesmärk

Rõhuanduri asendamine (BP 1, BP 2, BP 3)

kvalifikatsioon

Erialapersonaalne

Materjal

Pos.TähistusÜksusedKrahv
01Rõhuandur 0-25 barT25305-X1
02o-ring FPM 7.5x2 (valikuline)T286621

Nõutav materjal

  • Torx kruvikeeraja size 20
  • Kaabli lips

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage seade

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet ja lülitage seade välja

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    → Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Eemaldage kaaned ja avage esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Vaheta

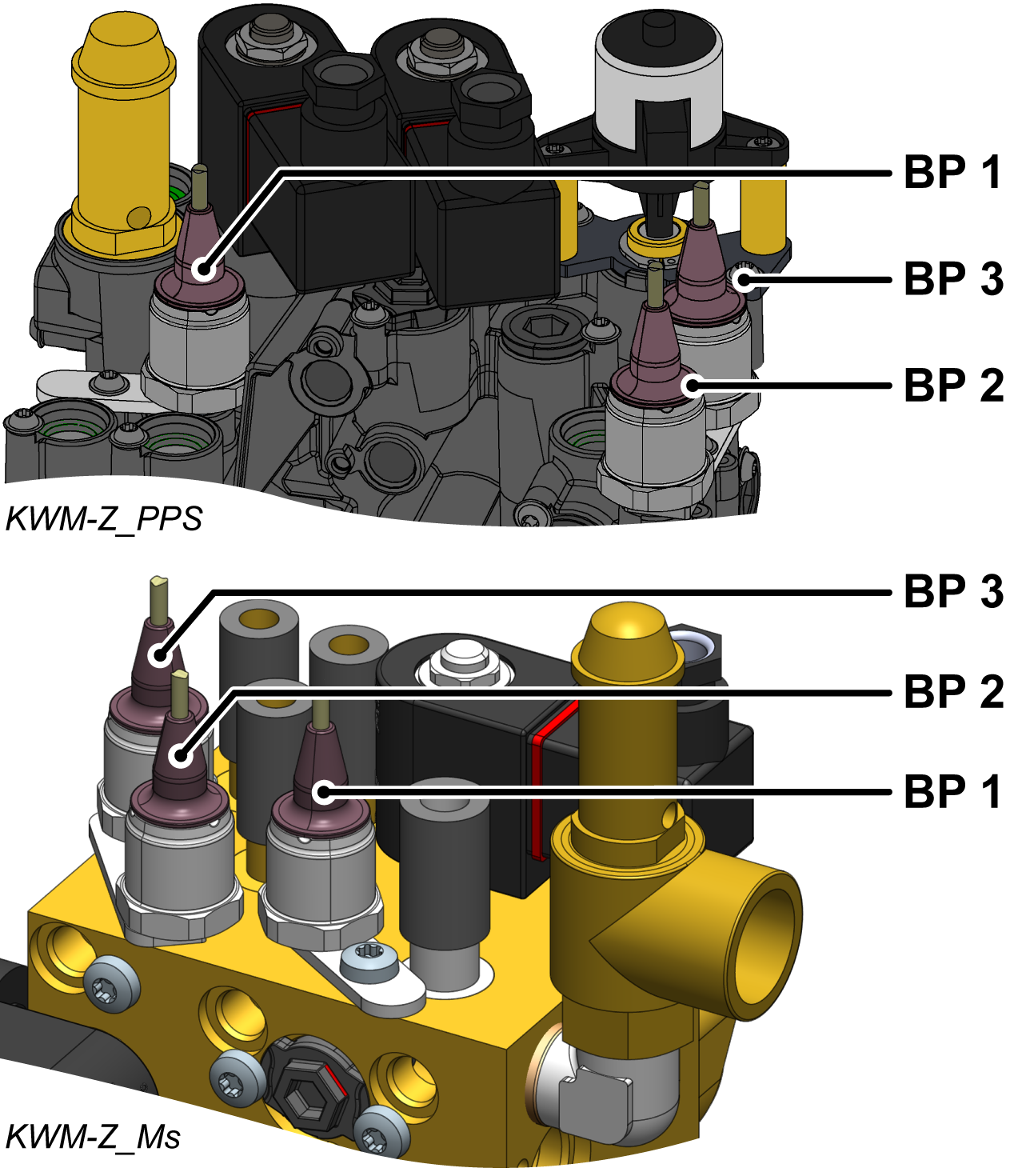

  • Eemaldage rõhuanduri kaabel (BP 1, BP 2, BP 3) GIF-61 seade pardal ja eemaldage kaabel täielikult.
    • BP 1 rõhuanduri → pesa X31.1
    • BP 2 rõhuanduri → pesa X31.2
    • BP 3 rõhuanduri → pesa X 31.3
  • Eemaldage Torxi kruvi ja eemaldage kinnitusplaat.
  • Eemaldage rõhuanduri.
  • cleaning rõhuanduri paigaldusruum, eriti o-ring soon.
  • Sisestage uus o-ring (T28662) soonde.
  • Paigaldage uus rõhuanduri (T28555) ja klamber ning kinnitage Torxi kruvi 2 Nm pingutusmomendiga.
    • Ärge ületage pingutusmomenti — vaste on valmistatud plastikust (PPS)
  • Marsruudi ja ühendage kaabel rõhuandurist GIF-61 seade plaadiga.
    • BP 1 rõhuanduri → pesa X31.1
    • BP 2 rõhuanduri → pesa X31.2
    • BP 3 rõhuanduri → pesa X 31.3
  • Paigaldage eemaldatud kaablisidemed uuesti Või asendage need uutega.
  • Murra ees ja turvaline 2x Torx kruvid.

Kontrollige kalibreerimine

TÄHELEPANU — vale kalibreerimine oht!

Vale kalibreerimine võib põhjustada seade talitlushäireid. Sellepärast:

  • Kontrollige kalibreerimine
  • Ühendage toitepistik ja sisselülitamine Pealüliti (QS 1).
  • Veenduge, et seade on rõhuvaba. Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.
  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    • Süsteemi süsteemi rõhk peaks näitama 0,0 (±0,1) bar.
    • Kui kõrvalekalle on >0,1 bar, tuleb rõhuandurid kalibreerida.

Rõhuandur kalibreerimine

Suuremate lineaarvigade korral saab individuaalseid rõhuandureid kalibreerida.

MÄRKUS!

Seadke kasutaja profiil parameetritele juurdepääsuks „korrashoid”. Vajuta siia...

  • Valige [Hooldus] > [Kalibreerimine] > [Rõhk] > [Rõhuanduri 1 Nihe]/[Rõhuanduri 2 Nihe]/[Rõhuandur 3 nihe].
    • Seadke nihe vastavalt.
  • Proovige kontrollimisprotsessi uuesti.

Kontrollige tihedust ja funktsioon

  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

seadme väljalülitamine ja paigaldage kaaned

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
