Temperatuurianduri asendamine (BT 1, BT 2)

kvalifikatsioon

Erialapersonaalne

Materjal

Pos.TähistusÜksusedKrahv
01Pt 1000 temperatuuriandur, 1.5 mT288221

Nõutav materjal

  • Torx kruvikeeraja size 20
  • Torx kruvikeeraja size 10
  • mutrivõti, size 10
  • Määrdeaine (takistab roostevabast terasest kombinatsioone kinni)

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage seade

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet ja lülitage seade välja

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    → Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Eemaldage kaaned ja avage esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage seade tagaseinas olev teenindusklapp (→ Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Vaheta

  • Eemaldage temperatuurianduri kaabel GIF-61 seadme plaadist ja eemaldage kaabli ühendus, et kaabel täielikult eemaldada.

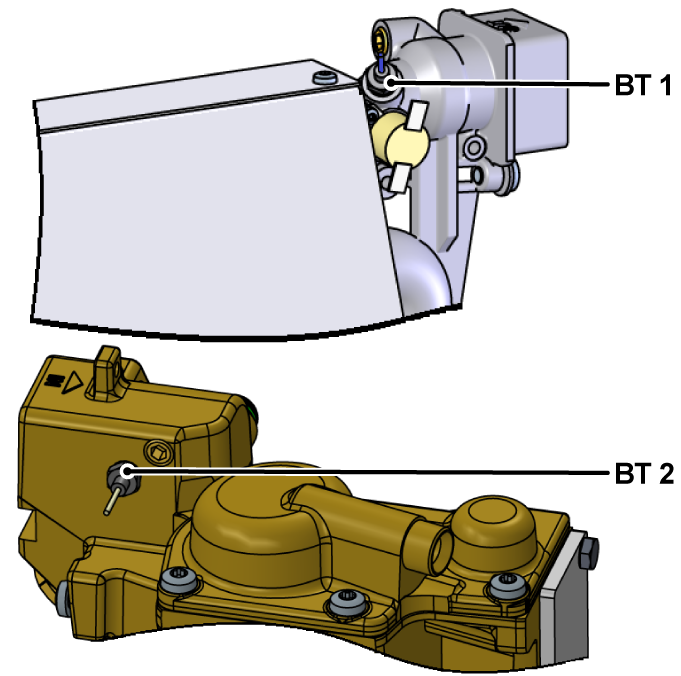

    • BT 1 temperatuuriandur → pesa X33.1
    • BT 2 temperatuuriandur → pesa X33.2
  • BT 1 temperatuurianduri jaoks: eemaldage termostaat (ST 1) ligipääsetavuse tagamiseks.
  • Eemaldage ja eemaldage temperatuuriandur.


TÄHELEPANU!

Kruviühendused, eriti kombinatsioonid roostevabast terasest/roostevabast terasest või terasest/roostevabast terasest, kipuvad jänni või jänni, kui režiim pikka aega kõrgetel temperatuuridel. Sellepärast:

  • Kasutage sobivaid määrdeaineid

  • Paigaldage uus temperatuuriandur ja pingutage avatud mutrivõtmega.
  • Transfer kaabel kiri vana temperatuuriandur uuega.
  • BT 1 temperatuurianduriga: paigaldage termostaat (ST 1).
    • Veenduge, et termostaat on kindlalt pinnale kinnitatud.

MÄRKUS!

Kui asendatud temperatuuriandur on saastunud, tuleb asendamata temperatuuriandur puhastada.

  • Marsruudi ja ühendage kaabel temperatuuriandurist GIF-61 seade plaadiga.
    • BT 1 temperatuuriandur → pesa X33.1
    • BT 2 temperatuuriandur → pesa X33.2
  • Kinnita eemaldatud kaablisidemed Või asendada need uutega.
  • Murra ees ja turvaline 2x Torx kruvid.

Kontrollige tihedust ja funktsioon

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

Temperatuur mõõtmine kalibreerimine

TÄHELEPANU!

Oht vale kalibreerimine
Ebaõige kalibreerimine võib põhjustada seade talitlushäireid. Sellepärast:

  • Kontrollige kalibreerimine

seadme väljalülitamine ja paigaldage kaaned

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
