eesmärk

Jahutusventiili vahetamine 1 (M 3)

kvalifikatsioon

Erialapersonaalne

Materjal

Pos.TähistusÜksusedKrahv
01Jahutusventiil 1T289341

Nõutav materjal

  • Torx kruvikeeraja size 20

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage seade

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub ja tühjendab vormi enne selle väljalülitamist.

seadme väljalülitamine ja eemaldage kaaned

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
  • Eemaldage jahutusveevarustus (port C).
  • Eemaldage seade kaaned (→Seade avamine).
  • Avage seade tagaseinas olev teenindusklapp (→ Seade avamine).

Jahutusventiili vahetamine

  • Eemaldage kaabel jahutusventiilist.
  • Eemaldage kinnituskruvid jahutusventiilist jahutusvee moodulisse kaks korda.

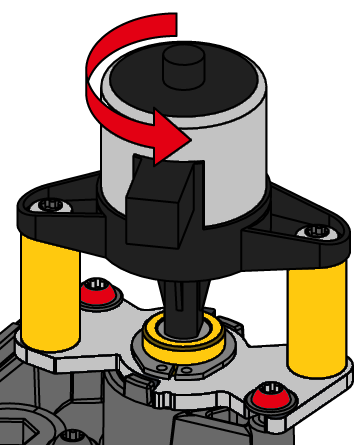

  • Keerake ja laiendage jahutusventiili.

TÄHELEPANU — Vale paigaldamine!

Varuosad tarnitakse ventiilikolvidega, mis pole täielikult laiendatud. Klapi kolb võib kinnitada. Sellepärast:

  • Ärge kunagi paigaldage klapi ventiil kolb täielikult laiendatud (joonis).

  • Paigaldage uus jahutusventiil ettevaatlikult.
  • Keerake jahutusventiil lõppasendisse ja kinnitage 2x Torx kruvidega.
    • Ärge ületage pingutusmomenti — vaste on valmistatud plastikust (PPS)
  • Ühendage kaabel jahutusventiiliga.

Kontrollige tihedust ja funktsioon

  • Ühendage jahutusveevarustus (ühendus C).
  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).

MÄRKUS!

Seadke kasutaja profiil parameetritele juurdepääsuks „korrashoid”. Vajuta siia....

  • Valige [Hooldus] > [Parameeter] > [Jahutus] > [Samm-mootorid] > [Positsioneerimine KV 1].
  • Muutke asendit ja kontrollige, kas jahutusvesi voolab Või mitte:
    • 0% = ventiil on täielikult suletud
    • 100% = ventiil täielikult avatud
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

seadme väljalülitamine ja paigaldage kaaned

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
