eesmärk

Toiteallika asendamine PSU-61 (A 14)

kvalifikatsioon

Erialapersonaalne

Materjal

Pos.
Tähistus
Üksused
Krahv
T28954
01PSU-61 voolutoideT285541
02X215 silla pistik (pinge eelvalik)T216081

Nõutav materjal

  • Torx kruvikeeraja size 20

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja lülitage seade välja

  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Avatud esiosa

  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
  • Eemaldage elektrilise korpuse kaitsekate, eemaldades Torxi kruvid.

Vaheta

  • Eemalda kõik pistikud voolutoide.
  • Eemaldage kinnituskruvi ja eemaldage voolutoide selle eemaldamiseks.
  • Transfer kaitsmed (FU 1, FU 2,...) uude voolutoide.
  • Paigaldage uus voolutoide ja kinnitage see kinnituskruviga.
  • Kontrollige Võrgupinge pinget (→ Tüübi andmesilt spetsifikatsioon).

TÄHELEPANU — ebaõigete ühenduste oht!

Vale pinge eelvalimine Või valed ühendused võivad seadet kahjustada. Sellepärast:

  • Veenduge, et pinge valik ja ühendused on õiged.

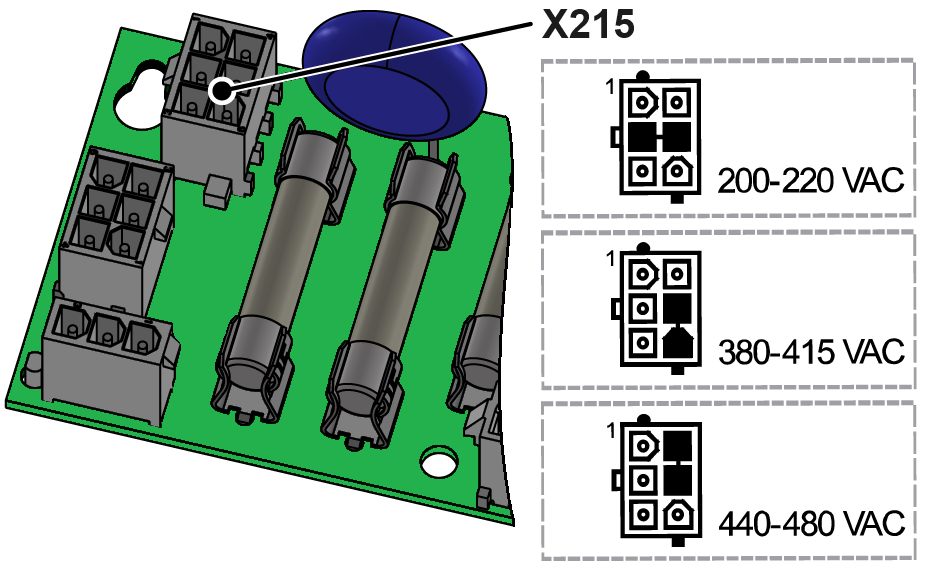

  • Eelnevalt valige pinge pesa X215 sillapistikuga (T21608) (joonis).
  • Ühendage kõik pistikud voolutoide.

Sulge ees

  • Paigaldage kaitsekate ümber elektrilise korpuse ja kinnitage Torxi kruvidega.
  • Murra ees ja turvaline 2x Torx kruvid.

sisselülitamine seade sisse ja kontrollige funktsioon

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

seadme väljalülitamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
