eesmärk

Helianduri vahetamine (BB 1, BB 2)

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusÜksused

Krahv

T28986

01180°C heliandurT285551
02PTFE tihend 16x24x1T288831

Nõutav materjal

  • mutrivõti, size 10
  • Torx kruvikeeraja, size 30

Video juhend

YouTube'i video vaatamiseks järgige QR-Code linki.

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Surve kontrollimine ja väljalülitamine

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    → Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Eemalda kaaned

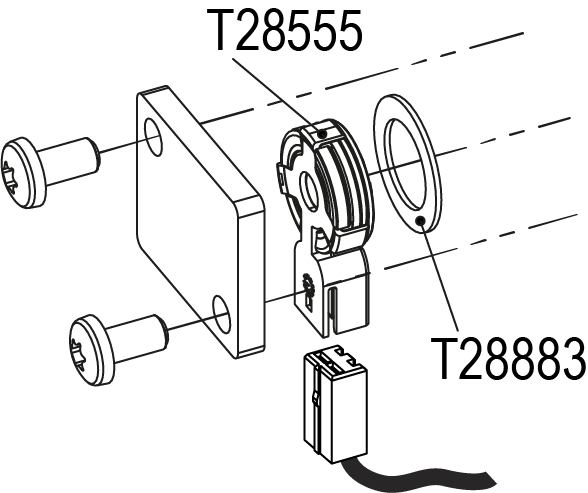

Vaheta

  • Eemaldage helianduri kaabel () T28555.
  • Eemaldage 2 Torx kruvi ja eemaldage Kaaned.
  • Asendage heliandur (T28555) ja tihend (T28883).
  • Paigaldage Kaaned ja kruvi kohale 2x Torx kruvid 12 Nm.
  • Ühendage kaabel helianduriga () T28555.

Kontrollige tihedust ja funktsioon

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

Kalibreerimisvoolu Läbivoolu mõõtmine

  • Töötage seadet normaalses töös temperatuuril 40 °C vähemalt 10 minutit.
  • Valige [Hooldus] > [Kalibreerimine] > [Flow] > [Läbivool offseti (sisemine)].
    • Seadke parameeter 2 L/min.
  • sulge sulgventiil vahel Pealevool ja tagasipöördumine ja oodake 1 minut.
  • Lugege praegust voolukiirust.
  • Seadke parameeter [Läbivool nihe (sisemine)] vastavalt järgmisele arvutusele:
    • Uus nihe = 2 L/min — 'praegune voolu' [läbivool].
  • Avage sulgventiil.

Kontrolli kalibreerimine

Ebaõige kalibreerimine oht

Vale kalibreerimine võib põhjustada seade talitlushäireid. Sellepärast:

  • Kontrollige kalibreerimine
  • Töötage seadet 40 °C juures vähemalt 10 minutit tavarežiimis.
  • sulge sulgventiil vahel Pealevool ja tagasikerimine.
    • Voolukiirus langeb 0 L/min ja „läbivool null” häireteade hilineb.

välja lülitama ja paigaldage kaaned

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
