tarkoitus

Paineanturin vaihto (BP 1, BP 2, BP 3)

pätevyys

Ammattihenkilöstö

Materiaali

Pos.KuvausArtikkeliKreivi
01Paineanturi 0-25 barT25305-X1
02O-rengas FPM 7.5x2 (valinnainen)T286621

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • nippuside

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennä laite

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine ja sammuta laite

  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    → Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
  • Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Irrota kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Vaihda

  • Irrota paineanturin kaapeli (BP 1, BP 2, BP 3) GIF-61-laitelevyltä ja irrota kaapeli kokonaan.

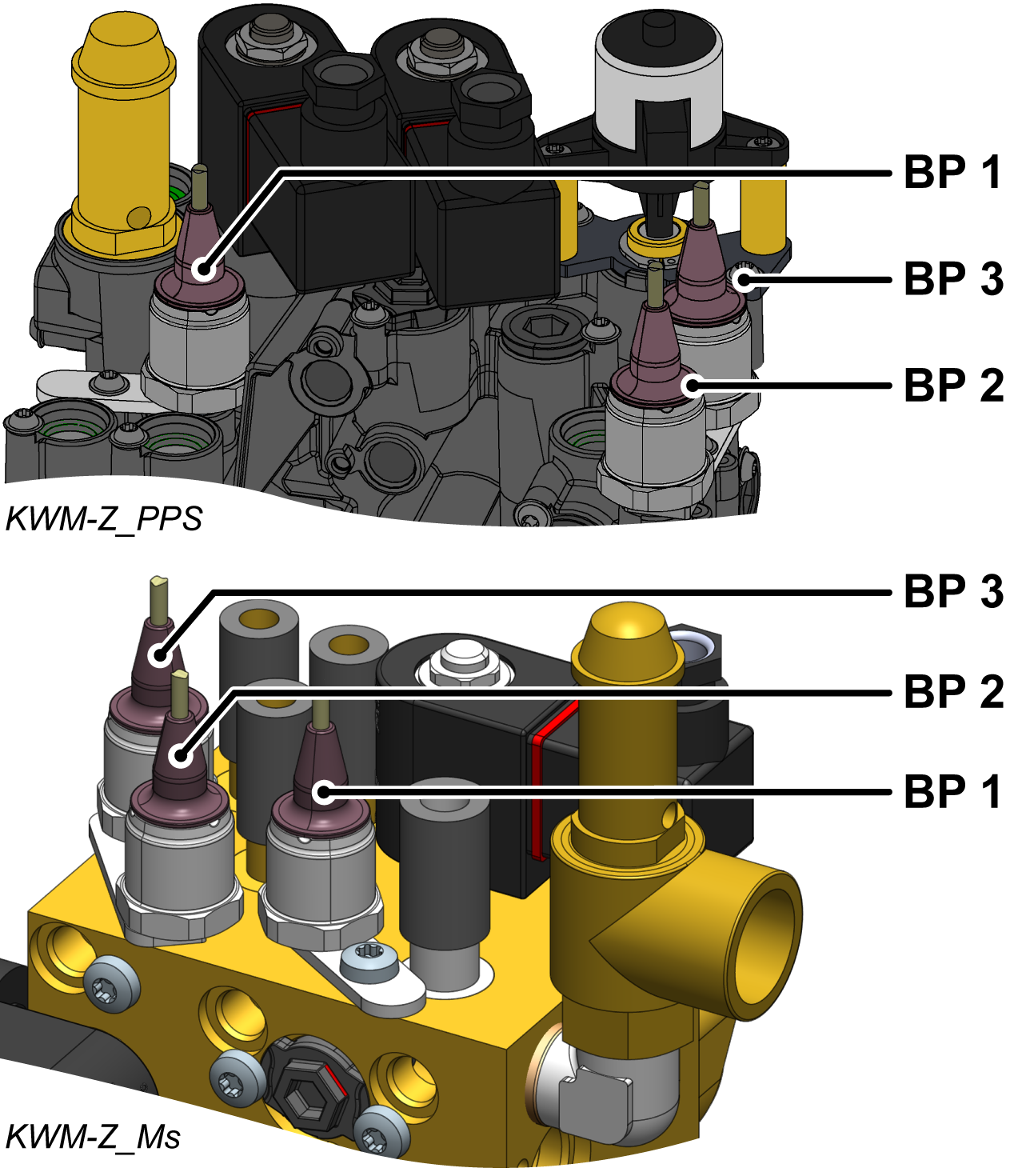

    • BP 1 BP 1 paineanturi → paikka X31.1
    • BP 2 paineanturi → paikka X31.2
    • BP 3 paineanturi → paikka X 31.3
  • Irrota Torx-ruuvi ja irrota asennuslevy.
  • Irrota paineanturi.
  • Puhdista paineanturin asennustila, erityisesti O-renkaan ura.
  • Aseta uusi O-rengas (T28662) uraan.
  • Asenna uusi paineanturi (T28555) ja kiinnike ja kiinnitä Torx-ruuvi 2 Nm: n kiristysmomentilla.
    • Älä ylitä kiristysmomenttia — vastine on valmistettu muovista (PPS)
  • Reititä ja liitä kaapeli paineanturista GIF-61-laitekorttiin.
    • BP 1 BP 1 paineanturi → paikka X31.1
    • BP 2 paineanturi → paikka X31.2
    • BP 3 paineanturi → paikka X 31.3
  • Asenna irrotetut nippusiteet uudelleen tai vaihda ne uusiin.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista kalibrointi

HUOMIO - Väärän kalibroinnin vaara!

Virheellinen kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi:

  • Tarkista kalibrointi
  • Kytke virtapistoke ja kytke päälle pääkatkaisin (QS 1).
  • Varmista, että laite on paineeton. Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.
  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    • Järjestelmän paineen tulisi näyttää 0,0 (± 0,1) bar.
    • Jos varianssi on> 0,1 bar, paineanturit on kalibroitava.

Kalibroi paineanturi

Suurempien lineaaristen virheiden sattuessa yksittäiset paineanturit voidaan kalibroida.

HUOMAUTUS!

Aseta käyttäjäprofiili ”kunnossapito” päästäksesi parametreihin. Klikkaa tästä...

  • Valitse [Kunnossapito] > [Kalibrointi] > [Paine] > [Paineanturi 1 offset]/[Paineanturi 2 offset]/[Paineanturi 3 Offset].
    • Aseta siirtymä vastaavasti.
  • Yritä vahvistusprosessia uudelleen.

Tarkista tiiviys ja toiminto

  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta laitteen ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
