tarkoitus

vaihto Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

ammattihenkilöstö

Materiaali

Pos.KuvausKohteitaKreivi
01

Touchscreen 7" IPS 180x129

T284941

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • Tasainen ruuvimeisseli, koko 0
  • Kuumailmapuhallin lämpötilan säätö
    • Jos saatavilla, kiinnitettävä pelkistyssuutin kohdennettuun lämmitykseen
  • Puhdistus/liuotin liimajäämien poistamiseksi
  • suojakäsineet

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta

  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Avoin etuosa

  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Irrota laitekortti ja ohjain

  • Purista kiinnityspidikkeet (①) yhteen kaapelin kannen (②) poistamiseksi.
  • Irrota liitin (③) GIF-61 (A_4) -laitekortista.
  • Paina GIF-61 (A_4) kiinnityshihnoja (④) ulospäin. Nosta sitten piirilevy ulos ja taita se takaisin.
    • Piirilevyn pistokeliitäntöjä ei tarvitse irrottaa pistorasiasta.

  • Irrota pistokeliitäntä (⑤) näytöstä (A_2) USR-61 (A_1) -ohjaimeen.
    • Avaa liitin näytöstä, esimerkiksi litteällä ruuvimeisselillä, ennen kuin kaapeli voidaan irrottaa.
  • Irrota liitin (⑥) HB-kaapelista USR-61 (A_1) -ohjaimeen.
  • Työnnä USR-61 (A_1) -ohjaimen kiinnityshihnat (⑦) ulospäin. Nosta sitten piirilevy ulos.
    • USR-61 (A_1) -ohjaimen liitäntöjä ei tarvitse irrottaa pistorasiasta.

Vaihda kosketusnäyttö

  • Kuumenna kosketusnäytön liimapinta (A_2) liiman pehmentämiseksi. Irrota kosketusnäyttö työntämällä kosketusnäyttöä sisältäpäin. On suositeltavaa aloittaa oikeasta yläkulmasta (ylhäältä katsottuna ulkopuolelta). Liima irtoaa vähitellen, kunnes kosketusnäyttö voidaan poistaa kokonaan.
    • Varmista, että lämpötila ei ylitä 100 °C kuumennettaessa.
    • Varmista, että kuuma ilma on suunnattu kosketusnäytön ja muovikotelon väliseen rakoon.
  • Poista liimajäämät etukotelon pinnalta sopivalla puhdistus-/liuottimella.
    • Varmista, että liimapinta on puhdas ja rasvaton.

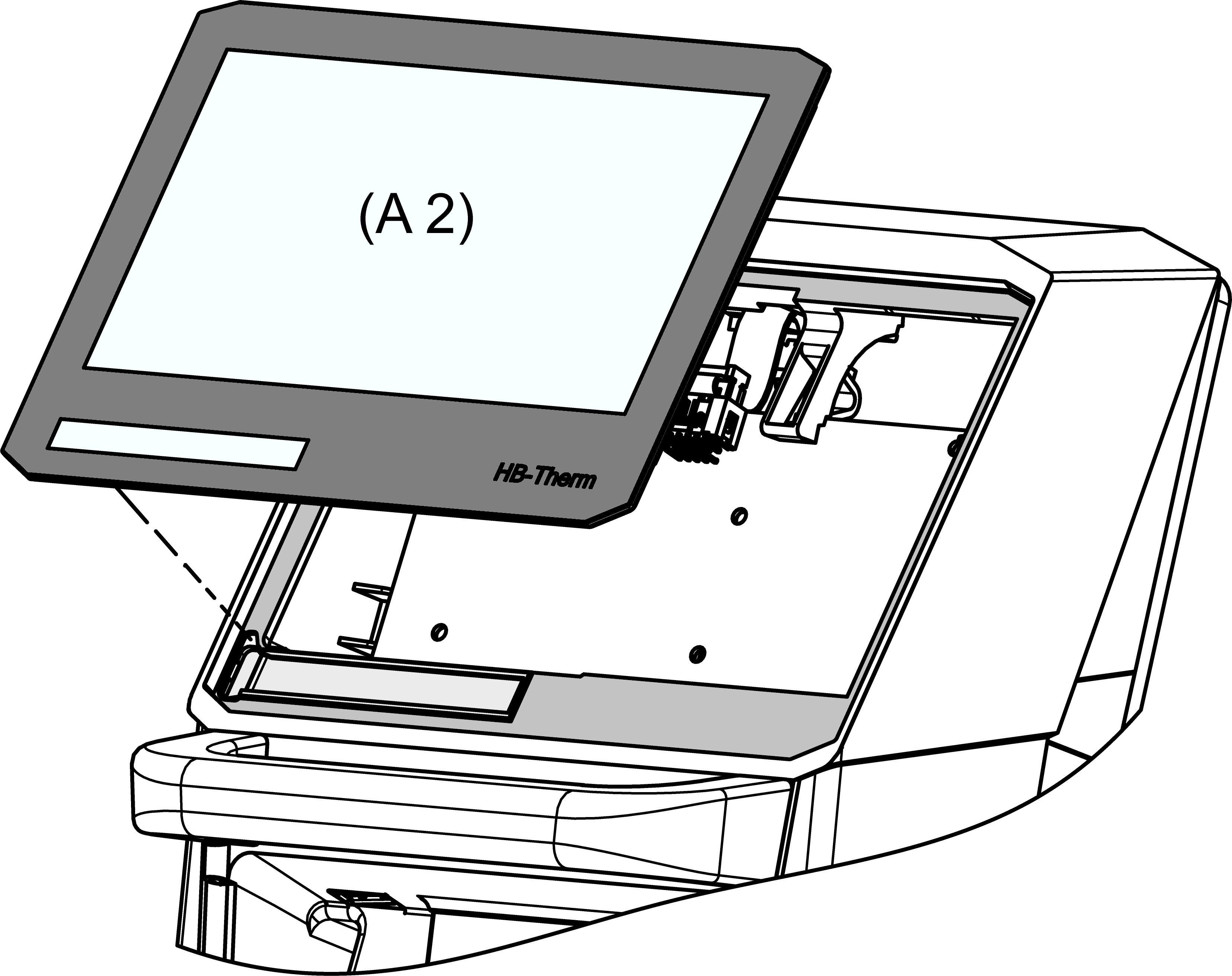

  • Poista suojakalvo uuden kosketusnäytön (A_2) liimapinnalta.
  • Aseta uusi kosketusnäyttö (A_2) paikalleen ja paina ulkoreunaa/pintaa tiukasti. Paina sitten alas takaa ja vastustaa sitä ulkopuolelta.
  • Aseta laitetyyppitarra kosketusnäytön takana olevaan sopivaan paikkaan (A_2).

Asenna laitekortti ja ohjain

  • Aseta USR-61-ohjain (A_1) mukana toimitettuihin syvennyksiin.
    • Varmista, että kiinnityshihnat (⑦) ovat kiinni paikoillaan.
  • Liitä liittimet (③, ⑤, ⑥) takaisin USR-61 (A_1) -ohjaimeen.
  • Aseta GIF-61-laitekortti (A_4) sopiviin syvennyksiin.
    • Varmista, että kiinnityshihnat (④) ovat kiinni paikoillaan.
  • Liitä liitin (③) takaisin GIF-61 (A_4) -laitekorttiin.
  • Aseta kaapelin kansi (②) sopiviin syvennyksiin.
    • Varmista, että kiinnityspidikkeet (①) on lukittu paikoilleen.

kiinni etuosa

  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

sammuta

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
