tarkoitus

Taajuusmuuttajan vaihtaminen (U 1)

pätevyys

Sähköasentajat

Materiaali

Pos.KuvausKohteitaKreivi
T28669T28670
01

taajuusmuuttaja
i510 2,2 kW, 340–528 VAC

T286691-
02

taajuusmuuttaja
i510 2,2 kW, 170–264 VAC

T28670-1

Vaadittu materiaali

  • Torx-ruuvimeisseli, koko 10, 20

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta

  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.Sitten odottaa 5 minuuttia!

Sähköjännitteen aiheuttama hengenvaara!

Jos se joutuu kosketuksiin jännitettä kuljettavien osien kanssa, on välitön kuoleman vaara. Siksi:

Irrota laite virtalähteestä ennen sen avaamista. Kiinnitä katkaisu päällekytkentää vastaan. Ladattujen kondensaattoreiden takia odottaa 5 minuuttia sen jälkeen, kun sammuta sähkönsyöttöverkko toimimaan taajuusmuuttajalla.

Avoin etuosa

  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota sähkökotelon suojakansi irrottamalla Torx-ruuvit.

Vaihda

  • Irrota X100-, X105- ja X216-liittimet taajuusmuuttajasta.
    • Irrota nippuside suojausliitännästä X216-kaapelilla.
  • Irrota maadoitusjohdot (Pumppu, sähkökotelo) taajuusmuuttajasta.
  • Löysää takaseinän taajuusmuuttajan ruuvit.
  • Työnnä taajuusmuuttajaa ylöspäin, jatka sitä eteenpäin kiinnitysruuveista ja poista se.
  • Asenna uusi taajuusmuuttaja ja kiristä kiinnitysruuvit.

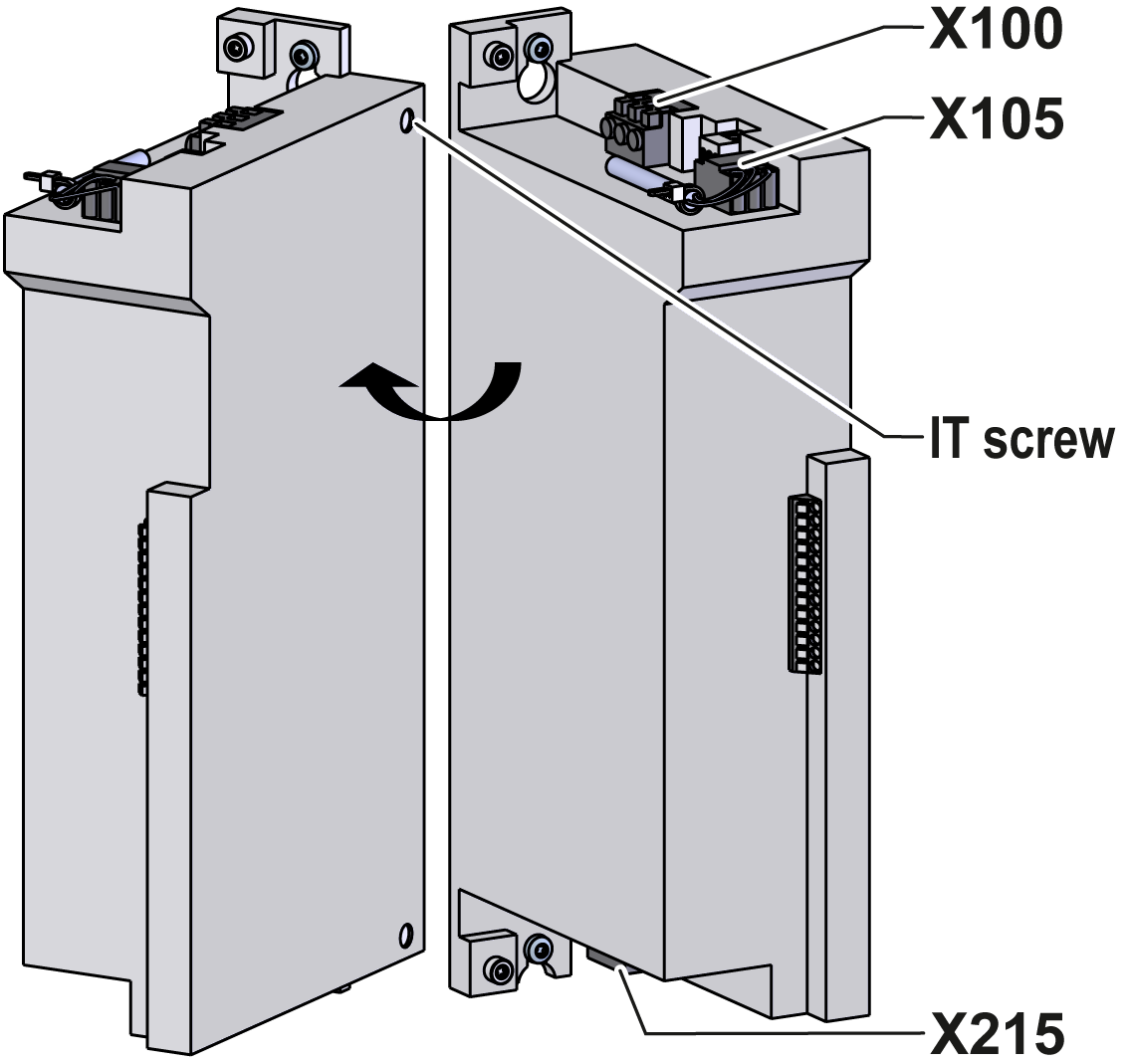

    • IT-järjestelmien erityispiirre (virtaliitäntä ilman suojamaata): Taajuusmuuttajan sisääntulossa oleva kondensaattoriruuvi (ylempi IT-ruuvi) on poistettava.
  • Liitä maadoitusjohdot (Pumppu, sähkökotelo) taajuusmuuttajaan.
  • Kytke X100-, X105- ja X216-liittimet taajuusmuuttajaan.
    • Varmista, että kaikki liitännät on tehty oikein sähköjärjestelmän mukaan. Klikkaa tästä...
  • Kiinnitä X216-kaapeli suojaporttiin nippusiteellä.

kiinni etuosa

  • Asenna suojakansi sähkökotelon ympärille ja kiinnitä Torx-ruuveilla.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta laitteen

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
