tarkoitus

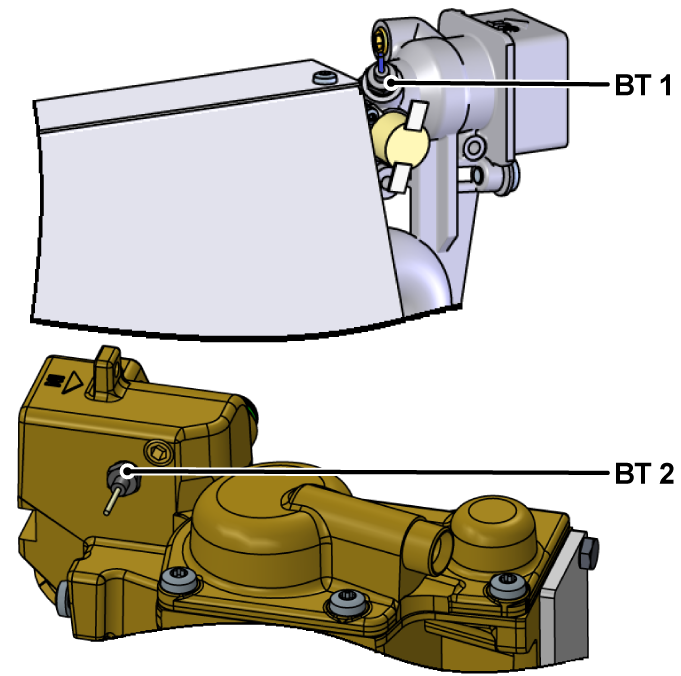

Lämpötila-anturin vaihto (BT 1, BT 2)

pätevyys

Ammattihenkilöstö

Materiaali

Pos.KuvausArtikkeliKreivi
01Pt 1000 lämpötila-anturi, 1,5 mT288221

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • Torx ruuvimeisseli koko 10
  • avoin jakoavain, koko 10
  • Voiteluaine (estää ruostumattomasta teräksestä valmistettujen yhdistelmien juuttumisen)

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennä laite

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine ja sammuta laite

  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    → Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
  • Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Irrota kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa laitteen takaseinässä oleva huoltoläppä (→ Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Vaihda

  • Irrota lämpötila-anturin kaapeli GIF-61-laitekortista ja irrota nippuside kaapelin poistamiseksi kokonaan.
    • BT 1 lämpötila-anturi → paikka X33.1
    • BT 2 lämpötila-anturi → paikka X33.2
  • BT 1 lämpötila-anturi: poista termostaatti (ST 1) esteettömyyden vuoksi.
  • Irrota ja poista lämpötila-anturi.


HUOMIO!

Ruuviliitoksilla, erityisesti ruostumattoman teräksen/ruostumattoman teräksen tai teräksen/ruostumattoman teräksen yhdistelmillä, on taipumus juuttua tai juuttua, kun käyttöä pitkään korkeissa lämpötiloissa. Siksi:

  • Käytä sopivia voiteluaineita

  • Asenna uusi lämpötila-anturi ja kiristä avoimella jakoavaimella.
  • Siirrä kaapelin kirjaimet vanhasta lämpötila-anturista uuteen.
  • BT 1 lämpötila-anturilla: Asenna termostaatti (ST 1).
    • Varmista, että termostaatti on kiinnitetty tiukasti pintaan.

HUOMAUTUS!

Jos vaihdettu lämpötila-anturi on saastunut, korvaamaton lämpötila-anturi on puhdistettava.

  • Reititä ja liitä kaapeli lämpötila-anturista GIF-61-laitekorttiin.
    • BT 1 lämpötila-anturi → paikka X33.1
    • BT 2 lämpötila-anturi → paikka X33.2
  • Kiinnitä irrotetut nippusiteet uudelleen tai vaihda ne uusiin.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista tiiviys ja toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Kalibroi lämpötilan mittaus

HUOMIO!

Vaara väärä kalibrointi
Väärä kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi:

  • Tarkista kalibrointi

Sammuta laitteen ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
