tarkoitus

Jäähdytysventtiilin käyttölaitteen vaihto 2 (M 4)

pätevyys

Ammattihenkilöstö

Materiaali

Pos.KuvausKohteitaKreivi
01lineaarinen askelmoottori kiinnikkeelläT288671

Vaadittu materiaali

  • Avoin päätyavain, SW 10

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennä laite

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Sammuta laitteen ja poista kannet

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
  • Poista kannet laitteesta (→Avaa laite).

Vaihda

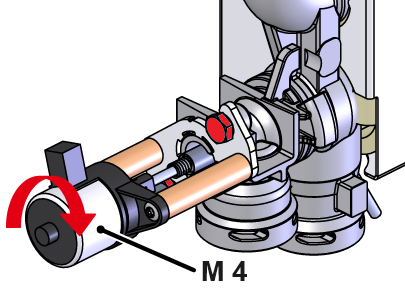

  • Irrota kaapeli jäähdytysventtiiliin (M 4)
  • Irrota ruuvit, jotka kiinnittävät jäähdytysventtiilin koteloon kahdesti.
  • Käännä askelmoottori, vedä se hieman ulos ja siirrä se pois kytkimestä.
  • Aseta uusi askelmoottori, käännä se päätyasentoon ja kiinnitä se kahdella ruuvilla.
  • Liitä kaapeli jäähdytysventtiiliin

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.

HUOMAUTUS!

Aseta käyttäjäprofiili ”kunnossapito” päästäksesi parametreihin. Klikkaa tästä...

  • Valitse [Kunnossapito] > [Parametrit] > [Askelmoottorit] > [Askelmoottori 2] > [KV2-paikannus]
  • Muuta asentoa ja tarkista, liikkuuko askelmoottori mäntä mukaan lukien tai ei:
    • 0% = venttiili suljettu
    • 100% = venttiili avattu
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta laitteen ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
