tarkoitus

Jäähdytysventtiilin vaihto 1 (M 3)

pätevyys

Ammattihenkilöstö

Materiaali

Pos.KuvausKohteitaKreivi
01Jäähdytysventtiili 1T289341

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennä laite

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Sammuta laitteen ja poista kannet

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
  • Irrota jäähdytysveden syöttö (liitäntä C).
  • Poista kannet laitteesta (→Avaa laite).
  • Avaa laitteen takaseinässä oleva huoltoläppä (→ Avaa laite).

Jäähdytysventtiilin vaihtaminen

  • Irrota kaapeli jäähdytysventtiilistä.
  • Irrota kiinnitysruuvit jäähdytysventtiilistä jäähdytysveden moduuliin kahdesti.

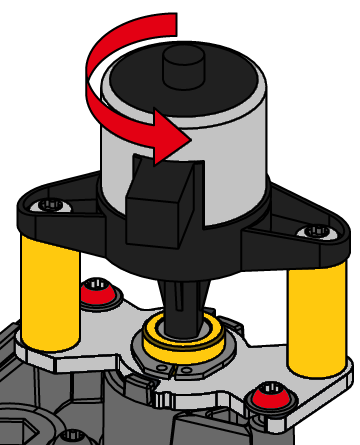

  • Käännä ja laajenna jäähdytysventtiili.

HUOMIO - Väärä asennus!

Varaosat toimitetaan venttiilimäntien kanssa, jotka eivät ole täysin pidennettyjä. Venttiilin mäntä voi tukistaa. Siksi:

  • Älä koskaan asenna venttiiliä venttiilin männän ollessa täysin ojennettuna (kuva).

  • Aseta uusi jäähdytysventtiili varovasti paikalleen.
  • Käännä jäähdytysventtiili päätyasentoon ja kiinnitä 2x Torx-ruuveilla.
    • Älä ylitä kiristysmomenttia — vastine on valmistettu muovista (PPS)
  • Liitä kaapeli jäähdytysventtiiliin.

Tarkista tiiviys ja toiminto

  • Liitä jäähdytysveden syöttö (liitäntä C).
  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.

HUOMAUTUS!

Aseta käyttäjäprofiili ”kunnossapito” päästäksesi parametreihin. Klikkaa tästä....

  • Valitse [Kunnossapito] > [Parametrit] > [Jäähdytys] > [Askelmoottorit] > [KV1-paikannus].
  • Vaihda asento ja tarkista, virtaako jäähdytysveden vai ei:
    • 0% = venttiili täysin suljettu
    • 100% = venttiili täysin avattu
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta laitteen ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
