tarkoitus

Virtalähteen vaihto PSU-61 (A 14)

pätevyys

Ammattihenkilöstö

Materiaali

Pos.
Kuvaus
Kohteita
Kreivi
T28954
01PSU-61 sähkönsyöttökorttiT285541
02X215 siltapistoke (jännitteen esivalinta)T216081

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta laite

  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Avoin etuosa

  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota sähkökotelon suojakansi irrottamalla Torx-ruuvit.

Vaihda

  • Irrota kaikki liittimet sähkönsyöttökortista.
  • Irrota kiinnitysruuvi ja irrota sähkönsyöttölevy kiinnikkeestä sen poistamiseksi.
  • Siirrä sulakkeet (FU 1, FU 2,...) uuteen sähkönsyöttökorttiin.
  • Asenna uusi sähkönsyöttölevy ja kiinnitä se kiinnitysruuvilla.
  • Tarkista verkkojännite (→ Tyyppikilpi erittely).

HUOMIO - Väärien yhteyksien vaara!

Virheellinen jännitteen esivalinta tai väärät liitännät voivat vahingoittaa laitetta. Siksi:

  • Varmista, että jännitteen valinta ja liitännät ovat oikein.

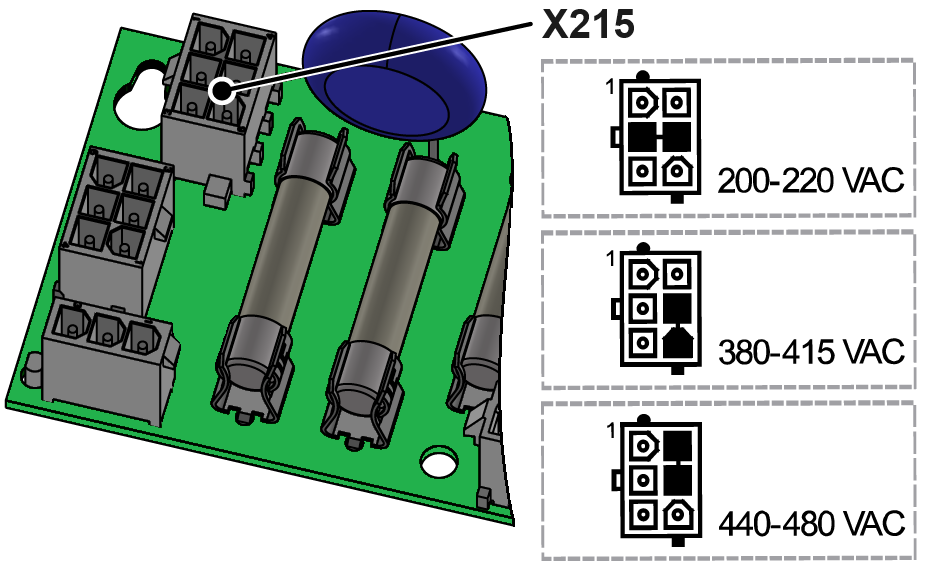

  • Valitse jännite korttipaikassa X215 sillan pistokkeella (T21608) (kuva).
  • Liitä kaikki liittimet sähkönsyöttökorttiin.

kiinni etuosa

  • Asenna suojakansi sähkökotelon ympärille ja kiinnitä Torx-ruuveilla.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

käynnistä laite ja tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta laitteen

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
