T28959, T28960: Jäähdytysventtiili 2
tarkoitus
Jäähdytysventtiilin hydraulisten osien vaihtaminen 2 (KV 2)
pätevyys
Ammattihenkilöstö
Materiaali
| Pos. | Kuvaus | Kohteita | Kreivi | |
| T28959 | T28960 | |||
| 01 | Kolben | T28524 | - | 1 |
| 02 | Kotelot | T28847 | 1 | 1 |
| 03 | Nostotiiviste 4x10x4.2 (koottu) | T21756 | 1 | 1 |
| 04 | levy 12x2,5 (koottu) | T28865 | 1 | 1 |
| 05 | Turvarengas 13x1 (koottu) | B1255126 | 1 | 1 |
| 06 | Sylinterimäinen tappi 6x30 (koottu) | B1306553 | 1 | 1 |
| 07 | O-rengas FPM 24x2 (valinnainen) | T28658 | - | - |
Vaadittu materiaali
- Torx ruuvimeisseli koko 20
- avoin jakoavain, koko 10
menettely
HUOMIO!
Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:
Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.
Jäähdytys ja tyhjennä laite
- Napauta perusnäytössä toimintopainiketta (
). - Napauta perusnäytössä toimintopainiketta (
).
→ Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.
Tarkista paine ja sammuta laite
- Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
→ Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar. - Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.
- Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
Poista kannet
- Poista kannet laitteesta (→Avaa laite).
Vaihda
- Löysää Kotelot kiinnitetyt askelmoottorin ruuvit.
- Käännä askelmoottori, vedä se hieman ulos ja siirrä se pois kytkimestä.
- Irrota putki (KV2 ↔ -jäähdytin).
- Irrota kiinnityspidikkeet ja poista putki jäähdyttimen sivulta ensin, ennen kuin se voidaan poistaa kokonaan.

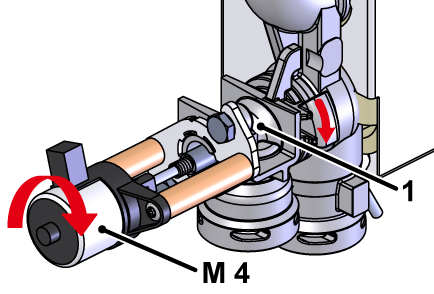

- Käännä Kotelot (①), kunnes bajonettilukko vapautetaan. Irrota sitten kotelo tiivisteellä männänvarsi mukaan lukien.
Väärän asennuksen aiheuttama vuoto!
O-renkaan virheellinen asennus voi vahingoittaa sitä ja johtaa vuotoon. Siksi:
- Varmista, että O-rengas on asennettu oikein.
- T28959: Puhdista mäntä ja tanko.
- T28960: Käytä uutta mäntää.

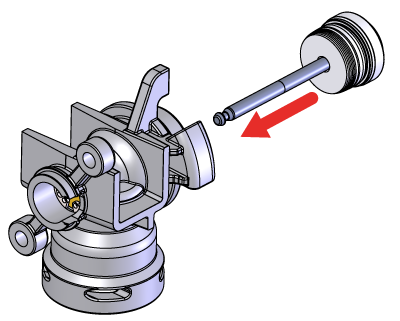

- Työnnä kiinnitystanko varovasti ulos männällä ja siirrä mäntä kokonaan sisään (abb.).
- Asennustankoa ei enää tarvita.
- Asenna kotelo tiivisteen ja männänvarren kanssa kääntämällä pistokeliitäntää (bajonettilukko).
- Tarkista putken O-rengas kulumisen varalta ja vaihda tarvittaessa.
- Asenna putkilinja (KV2 ↔ -jäähdytin) ja kiinnitä kiinnityspidikkeillä.
- Aja askelmoottori sisään, käännä se päätyasentoon ja kiinnitä se kiinnitysruuveilla.
Tarkista tiiviys ja toiminto
- Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
HUOMAUTUS!
Aseta käyttäjäprofiili ”kunnossapito” päästäksesi parametreihin. Klikkaa tästä...
- Valitse [Kunnossapito] > [Parametrit] > [Askelmoottorit] > [Askelmoottori 2] > [Asemointi KV 2].
- Muuta asentoa ja tarkista, liikkuuko askelmoottori mäntä mukaan lukien tai ei:
- 0% = venttiili suljettu
- 100% = venttiili avattu
-
Käynnistä laite päälle I/O-painikkeella (
), tarkista laitteen tiiviys ja toiminto.
Sammuta laitteen ja asenna kannet
-
Sammuta laitteen virta I/O-painikkeella ().
→ Laite sammuu ja tarvittaessa jäähdytetään ja paineeton. - Sammuta pääkatkaisin (QS 1).
- Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
