tarkoitus

Äänenmuuntimen vaihtaminen (BB 1, BB 2)

pätevyys

ammattihenkilöstö

Materiaali

Pos.KuvausKohteita

Kreivi

T28986

01180° C äänianturiT285551
02PTFE-tiiviste 16x24x1T288831

Vaadittu materiaali

  • avoin jakoavain, koko 10
  • Torx ruuvimeisseli, koko 30

Video-opas

Seuraa QR-koodilinkkiä katsoaksesi YouTube-videon.

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennys

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista ja sammuta paine

  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    → Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
  • Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Poista kannet

Vaihda

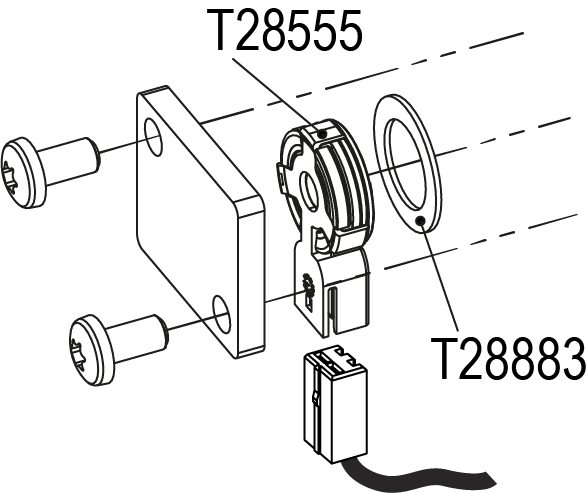

  • Irrota kaapeli äänimuuntimesta () T28555.
  • Irrota 2 Torx-ruuvia ja irrota Kannet.
  • Vaihda äänianturi (T28555) ja tiiviste (T28883).
  • Asenna Kannet ja ruuvaa paikalleen 2x Torx-ruuvit 12 Nm: llä.
  • Liitä kaapeli äänenmuuntimeen () T28555.

Tarkista tiiviys ja toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Läpivirtauksen kalibrointi

  • Käytä laitetta normaalitoimintaa 40 °C:ssa vähintään 10 minuutin ajan.
  • Valitse [Kunnossapito] > [Kalibrointi] > [Flow] > [Flow] > [läpivirtaus Offset (sisäinen)].
    • Aseta parametrit arvoon 2 l/min.
  • Sulje sulkuventtiili välillä Menovirtaus ja paluu ja odottaa 1 minuutti.
  • Lue nykyinen läpivirtausnopeus.
  • Aseta parametrit [läpivirtaussiirtymä (sisäinen)] seuraavan laskelman mukaan:
    • Uusi siirtymä = 2 l/min — 'virtaus '[läpivirtaus].
  • Avaa sulkuventtiili.

Tarkista kalibrointi

Väärän kalibroinnin vaara

Virheellinen kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi:

  • Tarkista kalibrointi
  • Käytä laitetta 40 °C:ssa vähintään 10 minuutin ajan normaalitilassa.
  • Sulje sulkuventtiili välillä Menovirtaus ja Kelaus taaksepäin.
    • Virtausnopeus laskee 0 l/min ja ”Flow nolla” -hälytysviesti viivästyy.

Sammuta ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
