objectif

Remplacement complet de l'électrovanne 24 VAC

qualification

personnel spécialisé

matières

Pos.DésignationArticlenombre

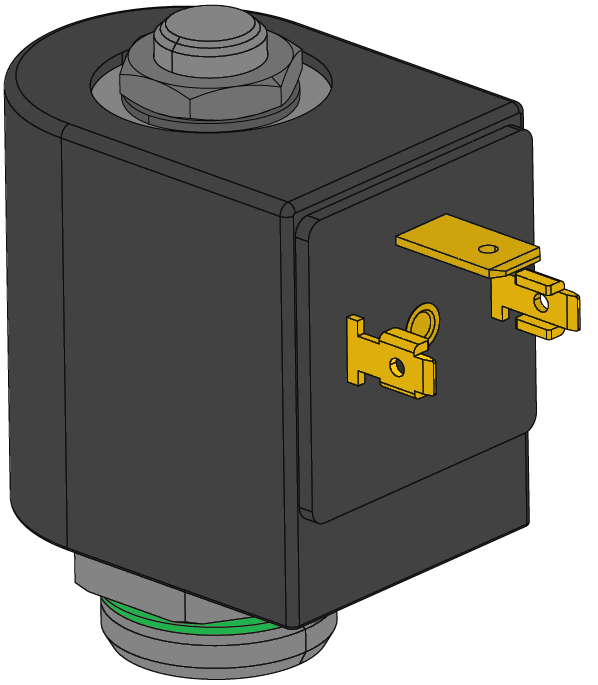

01Electrovanne complète 24 VACT210761

Matériau requis

  • Tournevis Torx taille 20
  • Clé à anneaux, tailles 14, 22
  • tournevis cruciforme
  • testeur de champ magnétique (si disponible)

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et égouttage

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    → L'appareil refroidit et vide le moule avant de l'éteindre.

Vérifiez et coupez la pression

  • Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
    → La pression du système doit afficher 0,0 (±0,1) bar.
  • La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez l'alimentation en eau de refroidissement (connexion C).

Ouvrez le clapet de service et retirez les couvercles

Échange

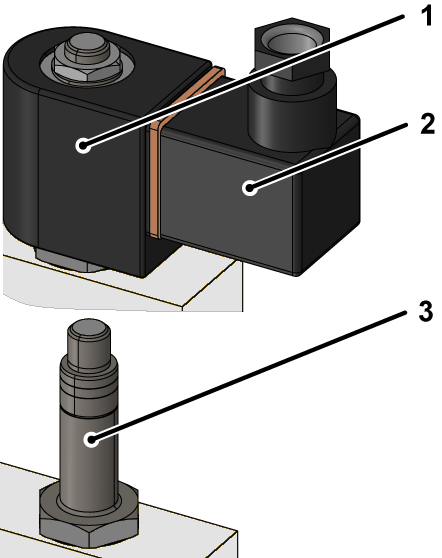

  • Retirez l'écrou de montage, y compris la rondelle, qui fixe la bobine magnétique (①).
  • Retirez la bobine du solénoïde (①) à l'aide du bouchon de vanne (②).
  • Retirez le bouchon de vanne (②) de la bobine du solénoïde (①) en desserrant la vis de montage et en retirant le bouchon.
  • Utilisez une clé à anneau pour retirer et retirer le corps de la vanne (③).

REMARQUEZ !

Assurez-vous que les moments de serrage appropriés sont maintenus pour l'électrovanne afin de garantir une installation sûre et correcte.

  • Installez une nouvelle électrovanne et serrez-la avec le couple de serrage approprié, en fonction du matériau du boîtier :
    • 4 Nm maximum pour le plastique
    • 15 Nm maximum pour le laiton
  • Installez la nouvelle bobine solénoïde sur l'électrovanne et serrez-la avec l'écrou de montage, rondelle comprise.
  • Connectez le bouchon de la vanne à la bobine du solénoïde et serrez la vis de montage.

Vérifiez l'étanchéité et le fonctionnement

  • Branchez l'alimentation en eau de refroidissement (connexion C).
  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
    • Un testeur de champ magnétique peut être utilisé pour vérifier si la bobine répond et ouvre la vanne lorsque celle-ci est actionnée.

arrêter et installer les capots

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    → L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
