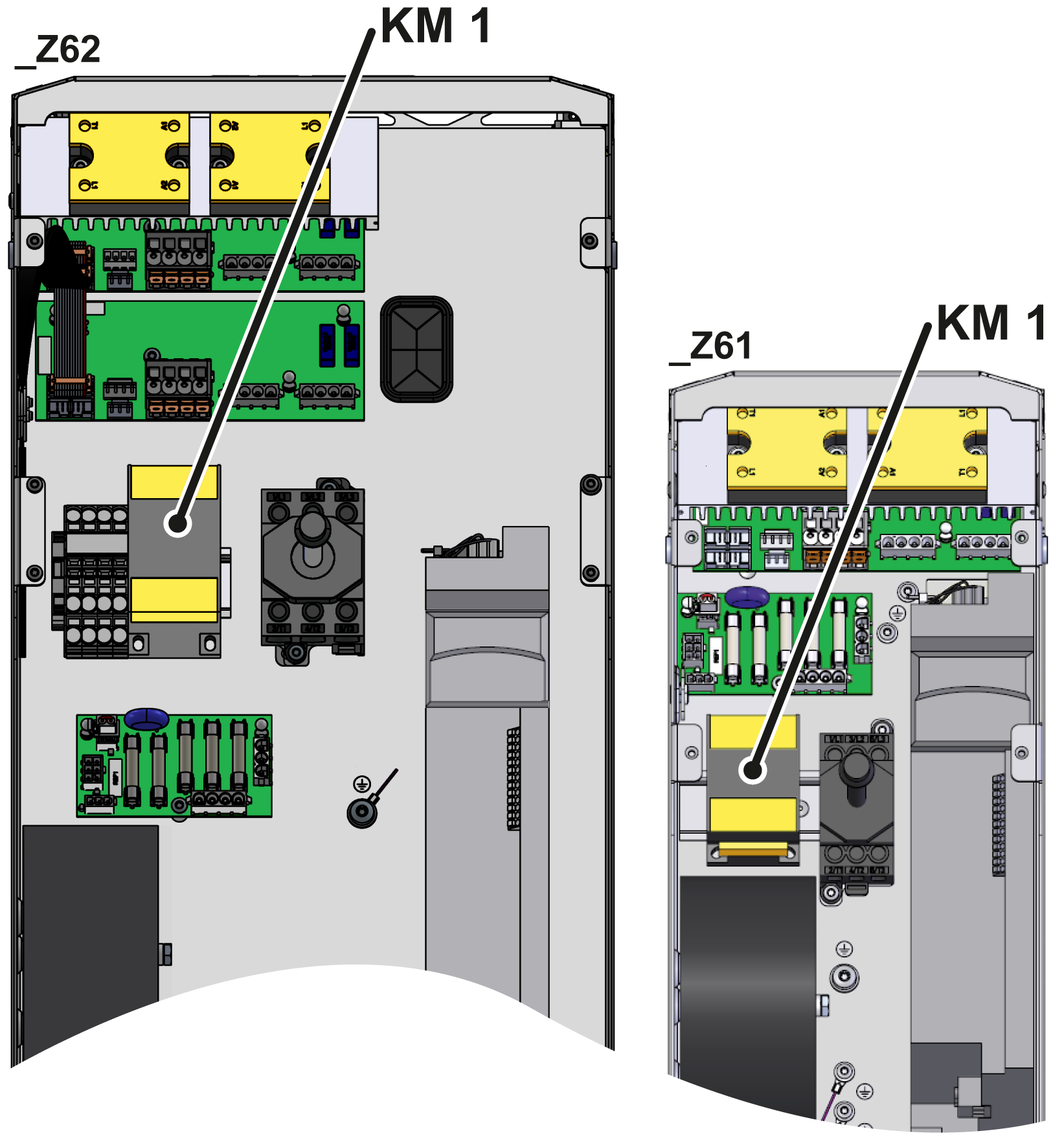

Zamjena električnog sklopnika (KM 1)

kvalifikacija

Električari

Materijal

Poz.OznakaArtikliGrof
T24426T24427T24683
01

Schütz K3-10, 24 VAC

T244261--
02

Schütz K3-18, 24 VAC

T24427-1-
03

Schütz K3-32, 24 VAC

T24683--1

Potrebni materijal

  • Torx odvijač size 20
  • Odvijač s ravnom glavom, size 3

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

Ohladite i isključite uređaj

  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Otvorena prednja strana

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Torx vijaka.

Zamijeni

  • Provjerite jesu li sve oznake kabela lako čitljive.
  • Svi kablovi iz KM_1 kontaktora terminala.
  • Uklonite zaštitnik s šine šešira.
    • Otpustite bravu na dnu sklopnika s proreznim odvijačem.
    • Nakon otpuštanja lagano nagnite i podignite sklopnik s šine šešira.
  • Provjerite je li novi sklopnik prikladan za namjeravanu uporabu (usporedite tehničke specifikacije).
  • Instalirajte novi sklopnik na šinu šešira.
    • Hold zaštitnik tako da je brava okrenuta prema dolje. Zatim ga stavite na šinu šešira i pritisnite prema dolje dok ne čujete "klik".
    • Provjerite je li sklopnik čvrsto i pravilno postavljen na šinu šešira.
  • Spojite kabel na ispravne stezaljke u skladu s električnim dijagramom (električni dijagram, kliknite ovdje... ).
    • Pazite da niti jedna izolacija kabela nije zaglavljena i da je kontakt kabela ravan u ispravnoj priključnoj komori.
    • Pritegnite kabelske spojeve s okretnim momentom od 10 Nm.
  • Izvršite vizualni i vlačni test.
    • Provjerite jesu li svi kabelski priključci čvrsto pričvršćeni i pravilno proizvedeni prema električnoj shemi.

zatvoriti sprijeda

  • Ugradite zaštitni poklopac oko električnog kućišta i pričvrstite Torx vijcima.
  • Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjera funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.
  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
