svrha

Zamjena senzora Tlak (BP 1, BP 2, BP 3)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikliGrof

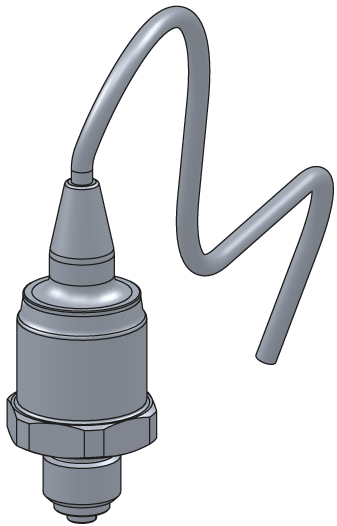

01Senzor Tlak 0-25 barT25305-X1
02O-prsten FPM 7,5x2 (opcionalno)T286621

Potrebni materijal

  • Torx odvijač size 20
  • Kabelska vezica

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i ispraznite uređaj

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite tlak i isključite uređaj

  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    → pritisak sustava mora prikaz 0,0 (± 0,1) bar.
  • Tlak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce s uređaj (→Otvorite uređaj).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.

Zamijeni

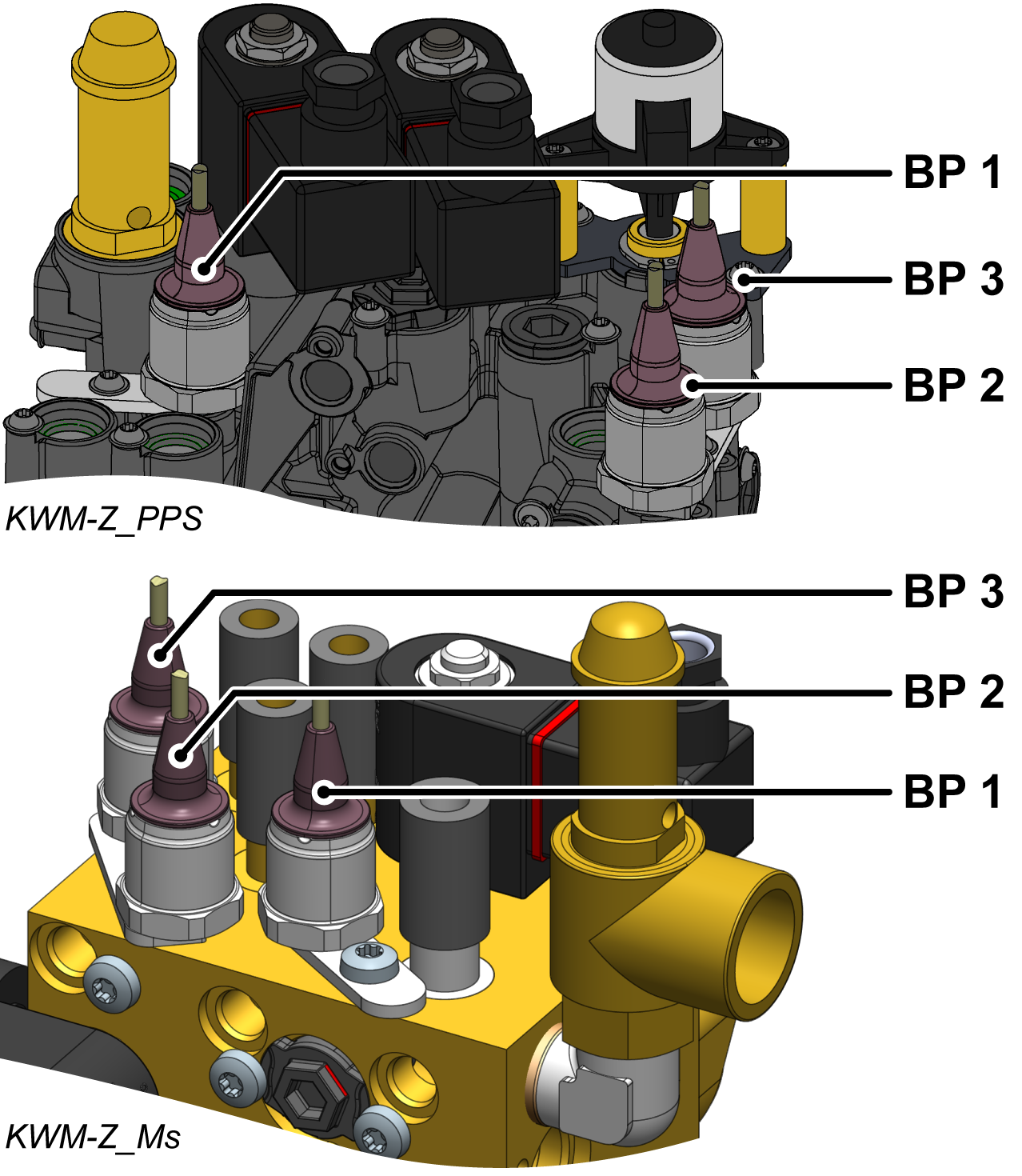

  • Uklonite kabel osjetnik tlaka (BP 1, BP 2, BP 3) na ploči uređaj GIF-61 i potpuno uklonite kabel.
    • BP 1 osjetnik tlaka → utor X31.1
    • BP 2 osjetnik tlaka → utor X31.2
    • BP 3 osjetnik tlaka → utor X 31.3
  • Uklonite Torx vijak i uklonite montažnu ploču.
  • Uklonite osjetnik tlaka.
  • čist prostor za ugradnju osjetnik tlaka, posebno utora za O-prsten.
  • Umetnite novi O-prsten (T28662) u utor.
  • Ugradite novi osjetnik tlaka (T28555) i nosač i pričvrstite Torx vijak s 2 Nm zateznog momenta.
    • Ne prekoračite zakretni moment zatezanja - pandan je izrađen od plastike (PPS)
  • Usmjerite i spojite kabel iz osjetnik tlaka na ploču uređaj GIF-61.
    • BP 1 osjetnik tlaka → utor X31.1
    • BP 2 osjetnik tlaka → utor X31.2
    • BP 3 osjetnik tlaka → utor X 31.3
  • Ponovno instalirajte uklonjene kabelske veze ili ih zamijenite novima.
  • Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjerite kalibracija

PAŽNJA — opasnost od pogrešne kalibracija!

Neispravna kalibracija može uzrokovati kvar uređaj. Zato:

  • Provjerite kalibracija
  • Uključivanje utikač i prekidač uključite Glavna sklopka (QS 1).
  • Provjerite je li uređaj rastlačeno. Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    • Pritisak sustava trebao bi pokazati 0,0 (± 0,1) bar.
    • Ako je varijanca> 0,1 bar, senzori tlaka moraju biti kalibrirani.

Kalibrirajte osjetnik tlaka

U slučaju većih linearnih pogrešaka, pojedinačni senzori tlaka mogu se kalibrirati.

BILJEŠKA!

Postavite korisnički profil na "održavanje" za pristup parametrima. Kliknite ovdje...

  • Odaberite [Servis] > [Kalibracija] > [Tlak] > [Osjetnik tlaka 1 offset]/[Osjetnik Tlaka 2 Offset]/[Pomak Osjetnika Tlaka 3].
    • Podesite pomak u skladu s tim.
  • Ponovno pokušajte postupak provjere.

Provjerite nepropusnost i funkcija

  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

isključiti uređaj i instalirajte poklopce

  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
