svrha

razmjena Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

stručno osoblje

Materijal

Poz.OznakaArtikliGrof
01

Touchscreen 7" IPS 180x129

T284941

Potrebni materijal

  • Torx odvijač size 20
  • Odvijač s ravnom glavom, size 0
  • Puhalo vrućeg zraka s kontrola temperature
    • Ako je dostupna, spojiva redukcijska mlaznica za ciljano grijanje
  • Čišćenje/otapalo za uklanjanje ostataka ljepila
  • zaštitne rukavice

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

Ohladite i isključite

  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Otvorena prednja strana

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.

Uklonite ploču uređaj i kontroler

  • Stisnite montažne kopče (①) kako biste uklonili poklopac kabela (②).
  • Isključite priključak (③) s ploče uređaj GIF-61 (A_4).
  • Pritisnite GIF-61 (A_4) montažne trake (④) prema van. Zatim podignite pločicu i preklopite je natrag.
    • Priključci na pločici ne moraju biti isključeni.

  • Isključite priključak utikača (⑤) sa Prikaz (A_2) na USR-61 (A_1) kontroler.
    • Otključajte priključak s Prikaz, na primjer s ravnim odvijačem, prije nego što se kabel može ukloniti.
  • Isključite priključak (⑥) iz kabela 'HB' na USR-61 (A_1) kontroler.
  • Gurnite trake za montažu regulatora USR-61 (A_1) (⑦) prema van. Zatim podignite pločicu.
    • Priključci na USR-61 (A_1) kontroleru ne moraju biti isključeni.

Zamijenite zaslon osjetljiv na dodir

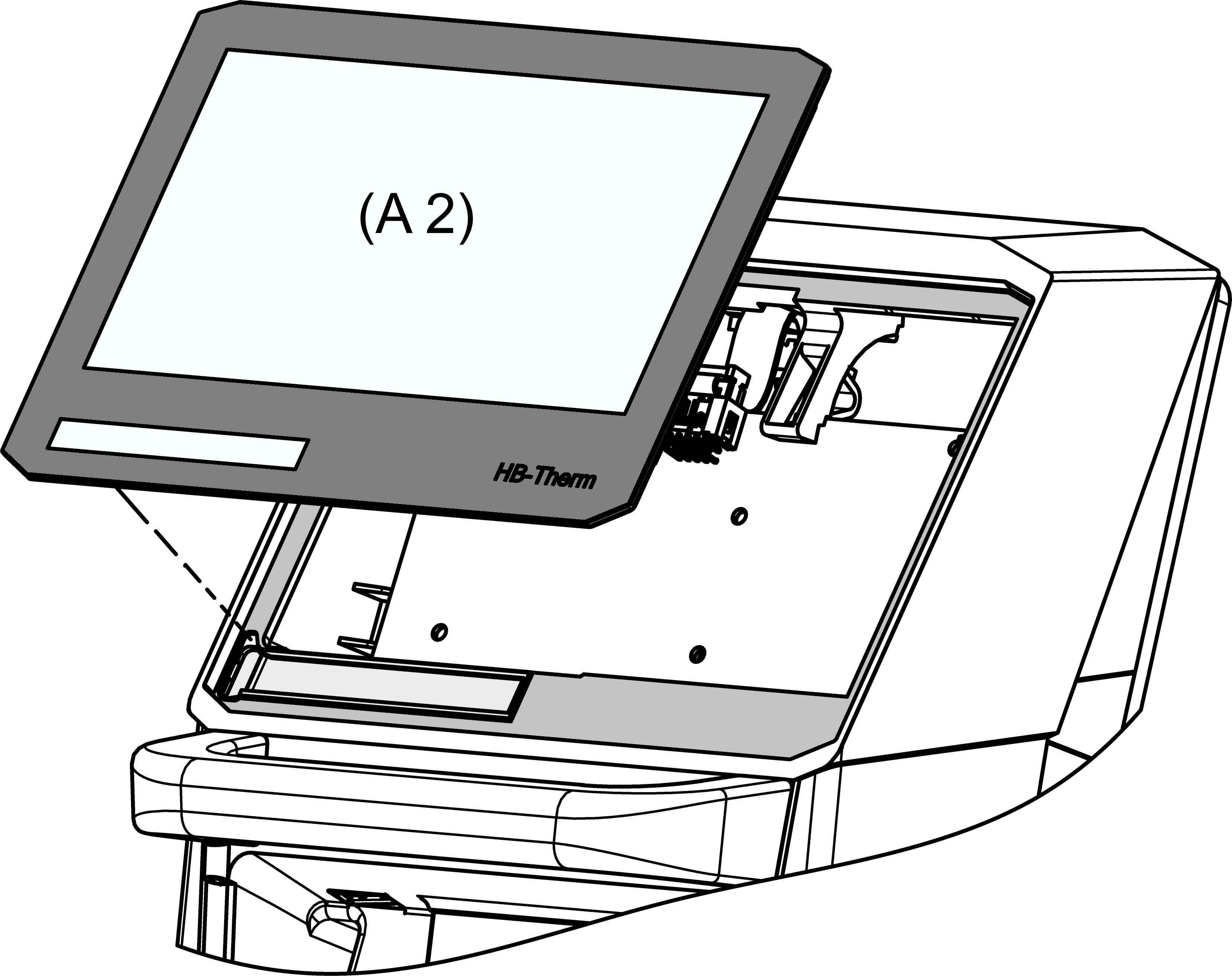

  • Zagrijte ljepljivu površinu zaslona osjetljivog na dodir (A_2) kako biste omekšali ljepilo. Gurnite zaslon osjetljiv na dodir iznutra prema van da biste ga uklonili. Preporuča se započeti u gornjem desnom kutu (pogled odozgo izvana). Ljepilo se postupno isključuje sve dok se zaslon osjetljiv na dodir ne može potpuno ukloniti.
    • Pazite da temperatura ne prelazi 100 °C pri zagrijavanju.
    • Provjerite je li vrući zrak usmjeren na razmak između zaslona osjetljivog na dodir i plastičnog Kućišta.
  • Uklonite ostatke ljepila s površine prednjeg Kućišta odgovarajućim čišćenjem/otapalom.
    • Provjerite je li ljepljiva površina čista i bez masti.
  • Uklonite zaštitni film s ljepljive površine novog zaslona osjetljivog na dodir (A_2).
  • Umetnite novi zaslon osjetljiv na dodir (A_2) i čvrsto pritisnite vanjski rub/površinu. Zatim pritisnite prema dolje s leđa i suprotstavite se izvana.
  • Umetnite naljepnicu tip uređaja u odgovarajući utor na stražnjoj strani zaslona osjetljivog na dodir (A_2).

Instalirajte ploču uređaj i kontroler

  • Umetnite USR-61 kontroler (A_1) u predviđena udubljenja.
    • Provjerite jesu li montažne trake (⑦) pričvršćene na mjesto.
  • Priključite konektore (③, ⑤, ⑥) natrag u USR-61 (A_1) kontroler.
  • Umetnite ploču uređaj GIF-61 (A_4) u odgovarajuća udubljenja.
    • Provjerite jesu li montažne trake (④) pričvršćene na mjesto.
  • Priključite konektor (③) natrag u ploču uređaj GIF-61 (A_4).
  • Umetnite poklopac kabela (②) u odgovarajuća udubljenja.
    • Provjerite jesu li pričvrsne kopče (①) zaključane na mjestu.

zatvoriti sprijeda

  • Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjera funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

ugasiti

  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
