T28645-X: Pumpa za punjenje
svrha
Zamjena pumpa za povišenje tlaka SAP 20 bar, 120 VAC (M 2)
kvalifikacija
Stručno osoblje
Materijal
| Poz. | Oznaka | Artikli | Grof | |
| T28645-1 | T28645-2 | |||
| 01 | pumpa za povišenje tlaka 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Nosač za HB-100* ZL (sastavljen) | T28849 | 1 | - |
| 03 | Nosač za HB-140/160 (sastavljen) | T28648 | - | 1 |
| 04 | Torba za držanje (sastavljena) | T28652 | 2 | 2 |
| 05 | umetak s navojem (sastavljen) | T21582 | 2 | 2 |
| 06 | M4x6 Torx vijak (sastavljen) | B1983547 | 2 | 2 |
| 07 | Kutna mlaznica crijeva (sastavljena) | T28660 | 1 | 1 |
Potrebni materijal
- Torx odvijač size 20
- Prorezom odvijač
postupanje
PAŽNJA!
Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:
Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.
hlađenje i ispraznite uređaj
- Na osnovni zaslon dodirnite funkcija gumb (
). - Na osnovni zaslon dodirnite funkcija gumb (
).
→ Uređaj se hladi i prazni kalup prije isključivanja.
Provjerite tlak i isključite uređaj
- Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
→ pritisak sustava mora prikaz 0,0 (± 0,1) bar. - Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
- Ugasiti glavna sklopka (QS 1), izvucite utikač.
- Uklonite poklopce s uređaj (→Otvorite uređaj).
Zamjena pumpa za povišenje tlaka
- Uklonite pričvrsni vijak na pumpi za punjenje s nosačem.
- Uklonite priključni kabel iz pumpa za povišenje tlaka.
- Otpustite stezaljke crijeva i uklonite linije silikonskih crijeva iz pumpa za povišenje tlaka.
BILJEŠKA!
Provjerite jesu li čepovi i silikonski cjevovodi vodovi čisti i bez zagađivača. Ako je potrebno, zamijenite oštećenu silikonsku cijev (dostupno kao opcija).
- Instalirajte silikonske cjevovodi na novu pumpa za povišenje tlaka.
- Spojite priključni kabel na pumpu za punjenje.
- Pričvrstite pumpu za punjenje nosačem u odgovarajući položaj vijkom i podloškom.

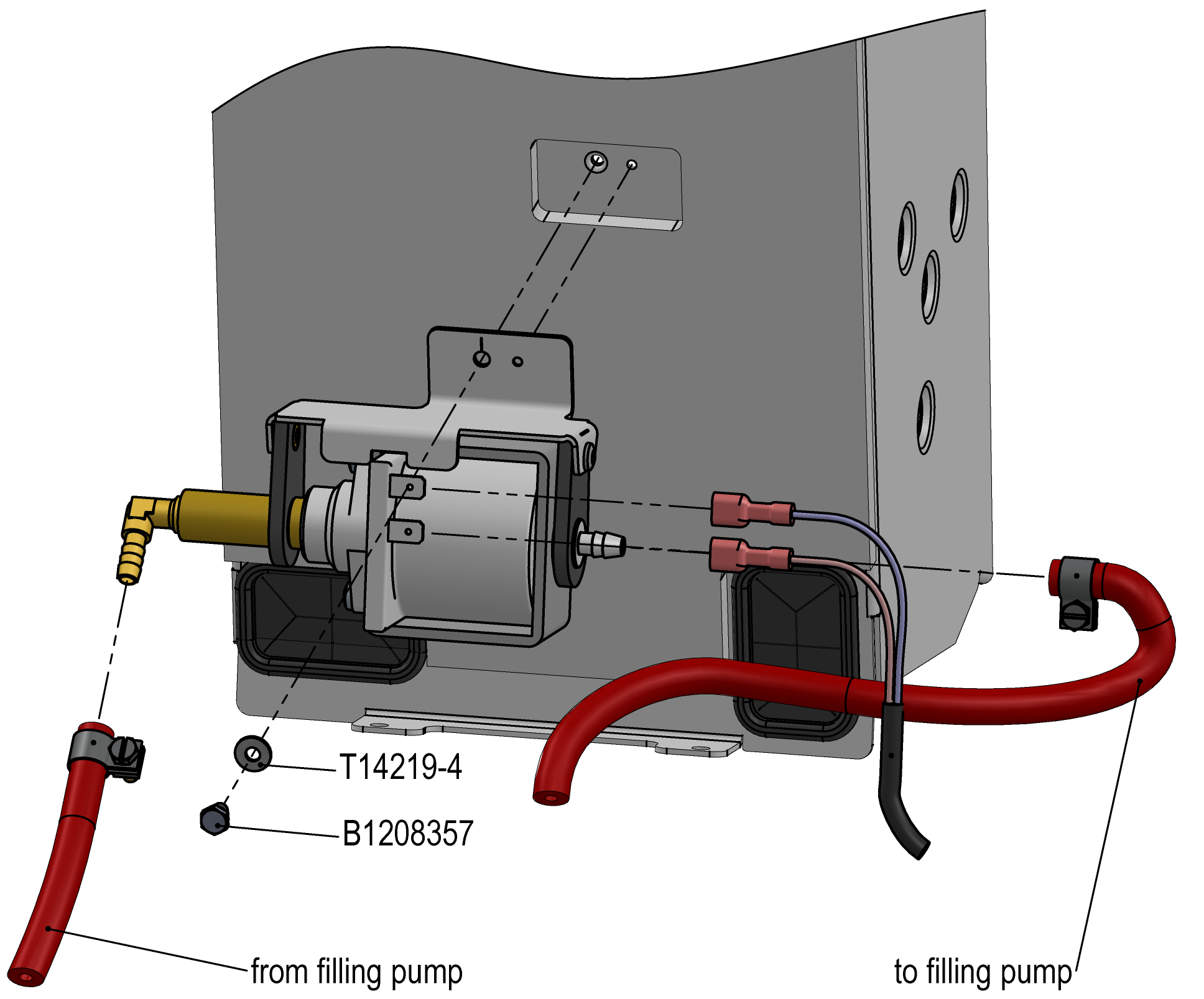

HB-100Z61* ZL (T28645-1)

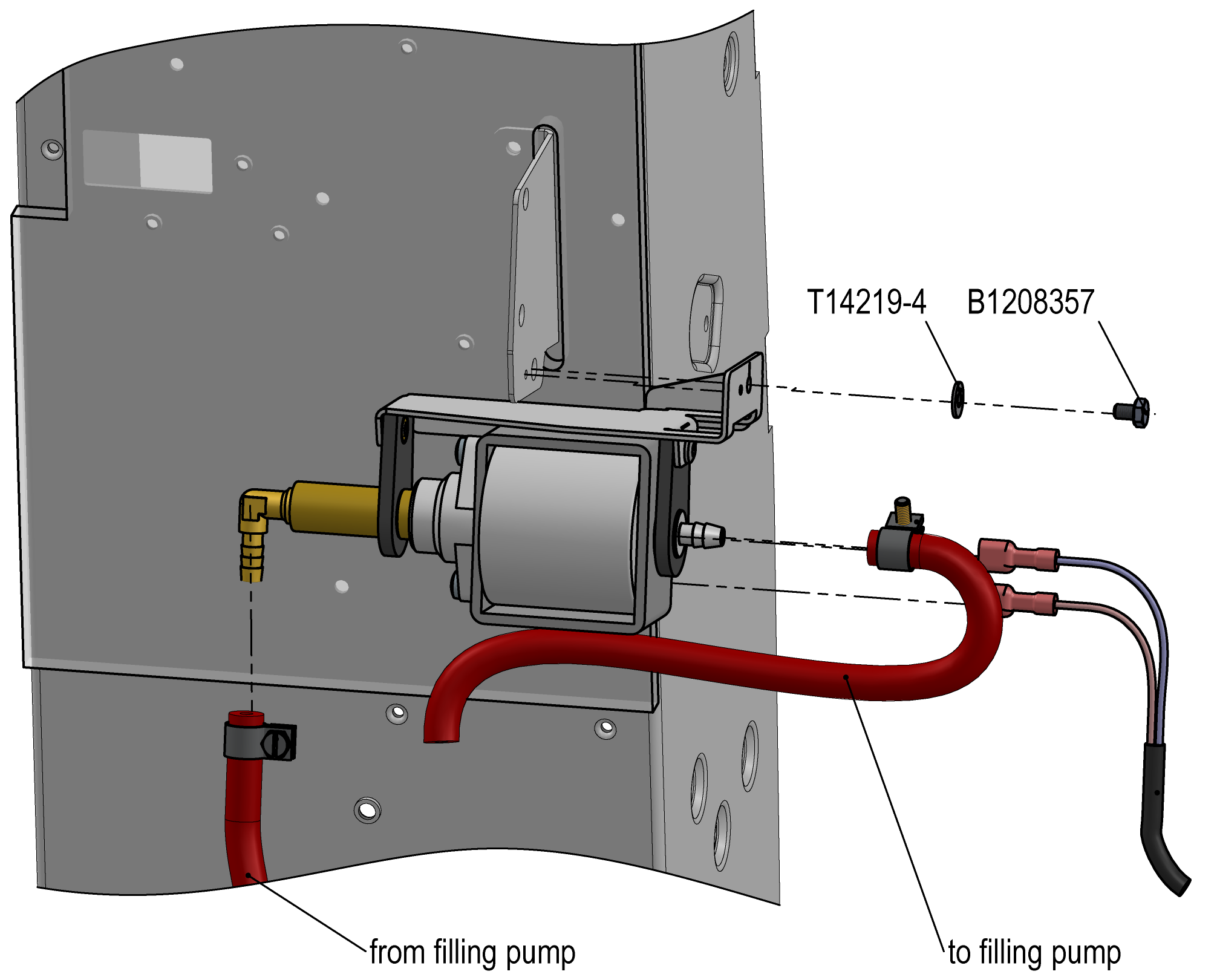

HB-140/160Z61 (T28645-2)
Provjerite nepropusnost i funkcija
- Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
-
Uključivanje uređaj pomoću I/O gumba (
), provjerite nepropusnost i funkcija uređaj.
isključiti uređaj i instalirajte poklopce
-
Isključiti uređaj pomoću I/O gumba ().
→ Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno. - Ugasiti glavna sklopka (QS 1).
- Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
