svrha

Zamjena ventil hlađenje 1 (M 3)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikliGrof
01Ventil za hlađenje 1T289341

Potrebni materijal

  • Torx odvijač size 20

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i ispraznite uređaj

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi i prazni kalup prije isključivanja.

isključiti uređaj i uklonite poklopce

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.
  • Uklonite dovod vode za hlađenje (priključak C).
  • Uklonite poklopce s uređaj (→Otvorite uređaj).
  • Otvorite servisni poklopac na stražnjem zidu uređaj (→ Otvorite uređaj).

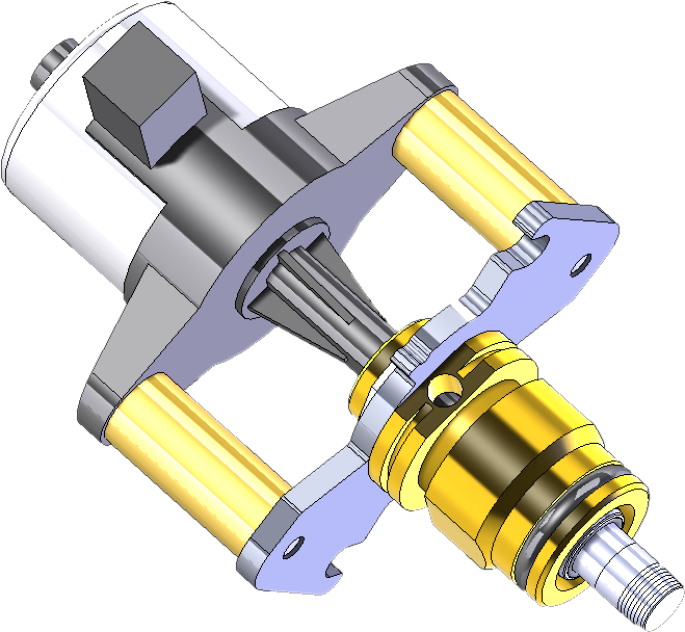

Zamjena ventil za Hlađenje

  • Izvadite kabel iz ventil za Hlađenje.
  • Dvaput uklonite pričvrsne vijke od ventil za Hlađenje do modula rashladne vode.
  • Okrenite i produžite ventil za Hlađenje.

PAŽNJA - Nepravilna instalacija!

Rezervni dijelovi isporučuju se s klipovima ventil koji nisu u potpunosti produženi. Klip ventila može se stezati. Zato:

  • Nikada ne postavljajte ventil s potpuno produženim klipom ventil (sl.).

  • Pažljivo umetnite novi ventil za Hlađenje.
  • Okrenite ventil za Hlađenje u krajnji položaj i pričvrstite vijcima 2x Torx.
    • Ne prekoračite zakretni moment zatezanja - pandan je izrađen od plastike (PPS)
  • Spojite kabel na ventil za Hlađenje.

Provjerite nepropusnost i funkcija

  • Spojite dovod rashladna voda (priključak C).
  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).

BILJEŠKA!

Postavite korisnički profil na "održavanje" za pristup parametrima. Kliknite ovdje....

  • Odaberite [Servis] > [Parametar] > [Hlađenje] > [Stepper Motors] > [Pozicioniranje KV 1].
  • Promijenite položaj i provjerite da li rashladna voda teče ili ne:
    • 0% = ventil potpuno zatvoren
    • 100% = ventil potpuno otvoren
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

isključiti uređaj i instalirajte poklopce

  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
