svrha

Zamjena pretvarača zvuka (BB 1, BB 2)

kvalifikacija

stručno osoblje

Materijal

Poz.OznakaArtikli

Grof

T28986

01Pretvarač zvuka od 180 °CT285551
02PTFE brtva 16x24x1T288831

Potrebni materijal

  • otvoreni ključ, size 10
  • Torx odvijač, size 30

Video vodič

Slijedite vezu QR-Code da biste gledali YouTube videozapis.

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i ocijedite

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite i isključite tlak

  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    → pritisak sustava mora prikaz 0,0 (± 0,1) bar.
  • Tlak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Uklonite poklopce

Zamijeni

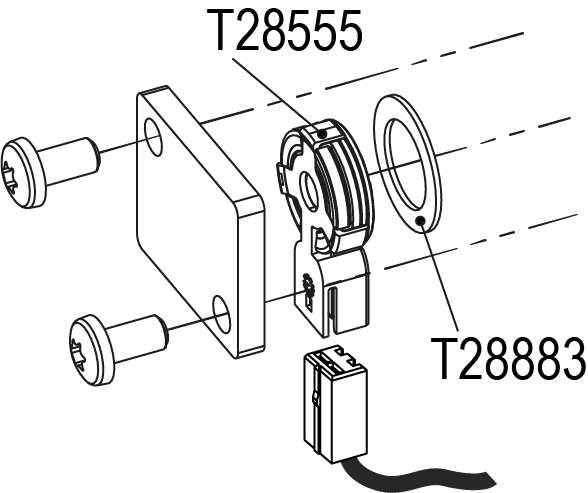

  • Uklonite kabel na sondu zvuka () T28555.
  • Uklonite 2 Torx vijka i uklonite Poklopci.
  • Zamijenite sonde zvuka (T28555) i pečat (T28883).
  • Ugradite Poklopci i pričvrstite 2x Torx vijke s 12 Nm.
  • Spojite kabel na zvučni pretvarač () T28555.

Provjerite nepropusnost i funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

Mjerenje kalibracijskog protoka

  • Upravljajte uređaj u normalni način rada na 40 °C najmanje 10 minuta.
  • Odaberite [Servis] > [Kalibracija] > [Flow] > [Offset protok (interni)].
    • Postavite parametar na 2 l/min.
  • zatvoriti ventil za zatvaranje između Polaz. Vod i povratka i čekati 1 minutu.
  • Pročitajte trenutnu brzinu protok.
  • Postavite parametar [Offset protok (interni)] prema sljedećem izračunu:
    • Novi pomak = 2 L/min — 'strujni tok' [protok].
  • Otvorite ventil za zatvaranje.

Provjerite kalibracija

Opasnost od pogrešne kalibracija

Neispravna kalibracija može uzrokovati kvar uređaj. Zato:

  • Provjerite kalibracija
  • U normalnom načinu rada upravljajte uređaj na 40°C najmanje 10 minuta.
  • zatvoriti ventil za zatvaranje između Polaz. Vod i Povrat. Vod.
    • Brzina protok pada na 0 l/min, a alarmna poruka "protok je nula" kasni.

ugasiti i instalirajte poklopce

  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
