T28494: Érintőképernyő

cél

csere Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

szakszemélyzet

Anyag

Kötelező anyag

• Torx csavarhúzó mérete 20
• Laposfejű csavarhúzó, 0 méretű
• Forró levegő fúvó hőmérséklet-szabályozással
  • Ha rendelkezésre áll, csatlakoztatható redukáló fúvóka a célzott fűtéshez
• Tisztító/oldószer a ragasztómaradványok eltávolításához
• védőkesztyű

eljárásmód

Lehűtés és kikapcsolás

• A kezdőképernyőn érintse meg a funció gombot ().
  → A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

• A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott elülső rész

• Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Távolítsa el a készüléktáblát és a vezérlőt

• Szorítsa össze a rögzítőkapcsokat (①) a kábel fedelének eltávolításához (②).
• Húzza ki a csatlakozót (③) a GIF-61 (A_4) készülékkártyáról.
• Nyomja kifelé a GIF-61 (A_4) rögzítő hevedereket (④). Ezután emelje ki az áramköri kártyát, és hajtsa vissza.
  • Az áramköri kártya csatlakozóit nem kell kihúzni a konnektorból.

• Húzza ki a csatlakozót (⑤) a kijelzőből (A_2) az USR-61 (A_1) vezérlőhöz.
  • Nyissa ki a csatlakozót a kijelzőn, például lapos csavarhúzóval, mielőtt a kábel eltávolítható lenne.
• Húzza ki a csatlakozót (⑥) a 'HB' kábelből az USR-61 (A_1) vezérlőhöz.
• Tolja kifelé az USR-61 (A_1) vezérlő rögzítő hevedereit (⑦). Ezután emelje ki az áramköri kártyát.
  • Az USR-61 (A_1) vezérlő csatlakozóit nem kell kihúzni a konnektorból.

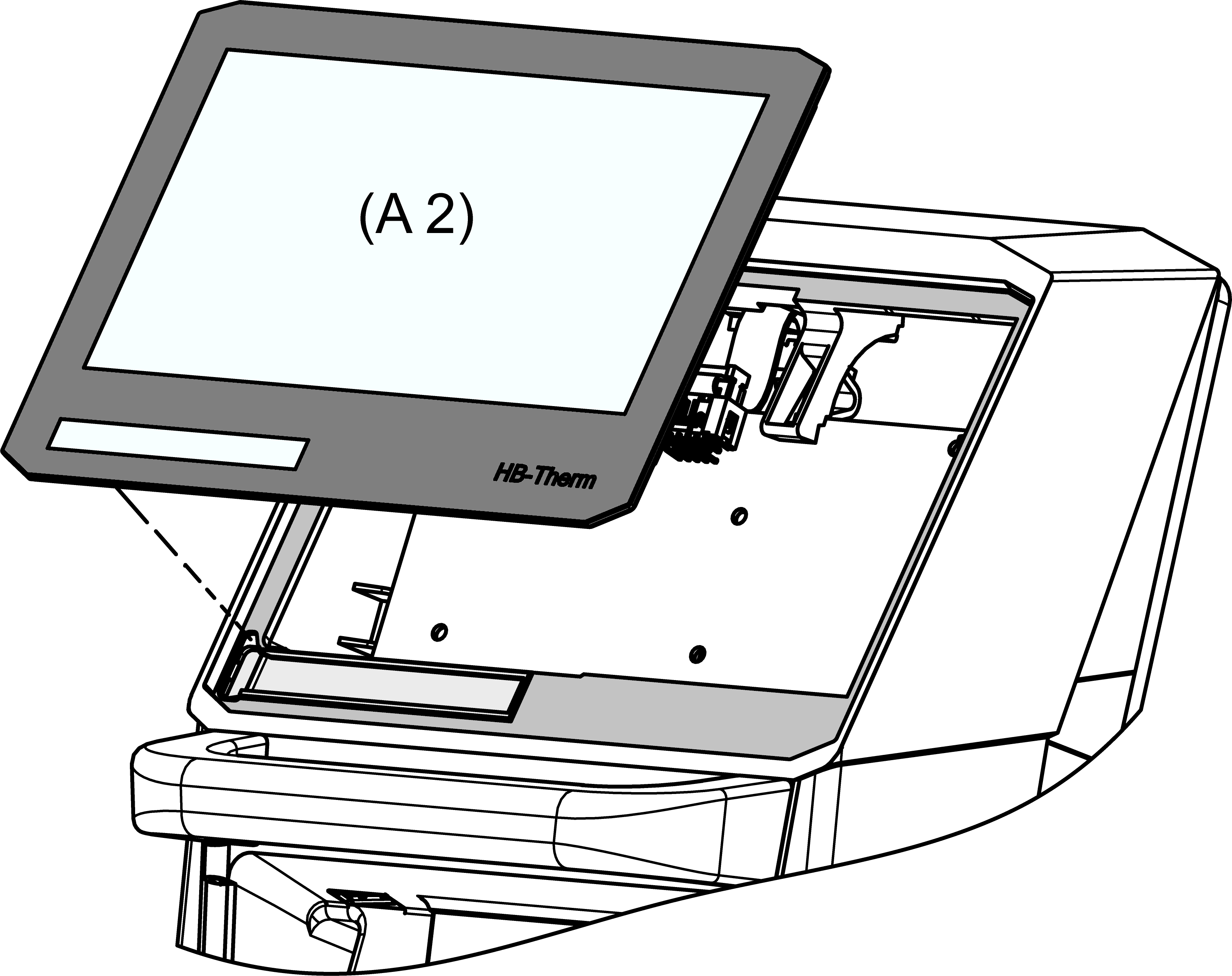

Cserélje az érintőképernyőt

• Melegítse fel az érintőképernyő ragasztófelületét (A_2), hogy lágyítsa a ragasztót. Nyomja be az érintőképernyőt belülről kifelé, hogy eltávolítsa. Javasoljuk, hogy kezdje a jobb felső sarokban (felülnézet kívülről). A ragasztó fokozatosan leválik, amíg az érintőképernyő teljesen eltávolítható.
  • Ügyeljen arra, hogy melegítéskor a hőmérséklet ne haladja meg a 100 °C-ot.
  • Győződjön meg arról, hogy a forró levegő az érintőképernyő és a műanyag burkolat közötti résre irányul.
• Távolítsa el a ragasztómaradványokat az elülső burkolat felületéről megfelelő tisztítóval/oldószerrel.
  • Győződjön meg arról, hogy a ragasztófelület tiszta és zsírmentes.
• Távolítsa el a védőfóliát az új érintőképernyő ragasztófelületéről (A_2).
• Helyezzen be egy új érintőképernyőt (A_2), és nyomja meg erősen a külső élt/felületet. Ezután nyomja le hátulról, és ellenezze kívülről.
• Helyezze be a gép típusa címkéjét az érintőképernyő hátulján található megfelelő nyílásba (A_2).

Telepítse a készüléktáblát és a vezérlőt

• Helyezze be az USR-61 vezérlőt (A_1) a mellékelt mélyedésekbe.
  • Győződjön meg arról, hogy a rögzítőhevederek (⑦) a helyükre vannak rögzítve.
• Csatlakoztassa a csatlakozókat (③, ⑤, ⑥) vissza az USR-61 (A_1) vezérlőbe.
• Helyezze be a GIF-61 készüléklapot (A_4) a megfelelő mélyedésekbe.
  • Győződjön meg arról, hogy a rögzítőhevederek (④) a helyükre vannak rögzítve.
• Dugja vissza a csatlakozót (③) a GIF-61 (A_4) készülékkártyába.
• Helyezze be a kábelfedelet (②) a megfelelő mélyedésekbe.
  • Győződjön meg arról, hogy a rögzítőkapcsok (①) a helyükön vannak rögzítve.

Elöl bezárása

• Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a funciót

• Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
• Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

kikapcsolása

• A készülék kikapcsolása az I/O gombbal ().
  → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
• A főkapcsoló kikapcsolása (QS 1).
