cél

Az aktuális mérőtábla cseréje ZSM-61 (8.x)

képesítés

Szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf

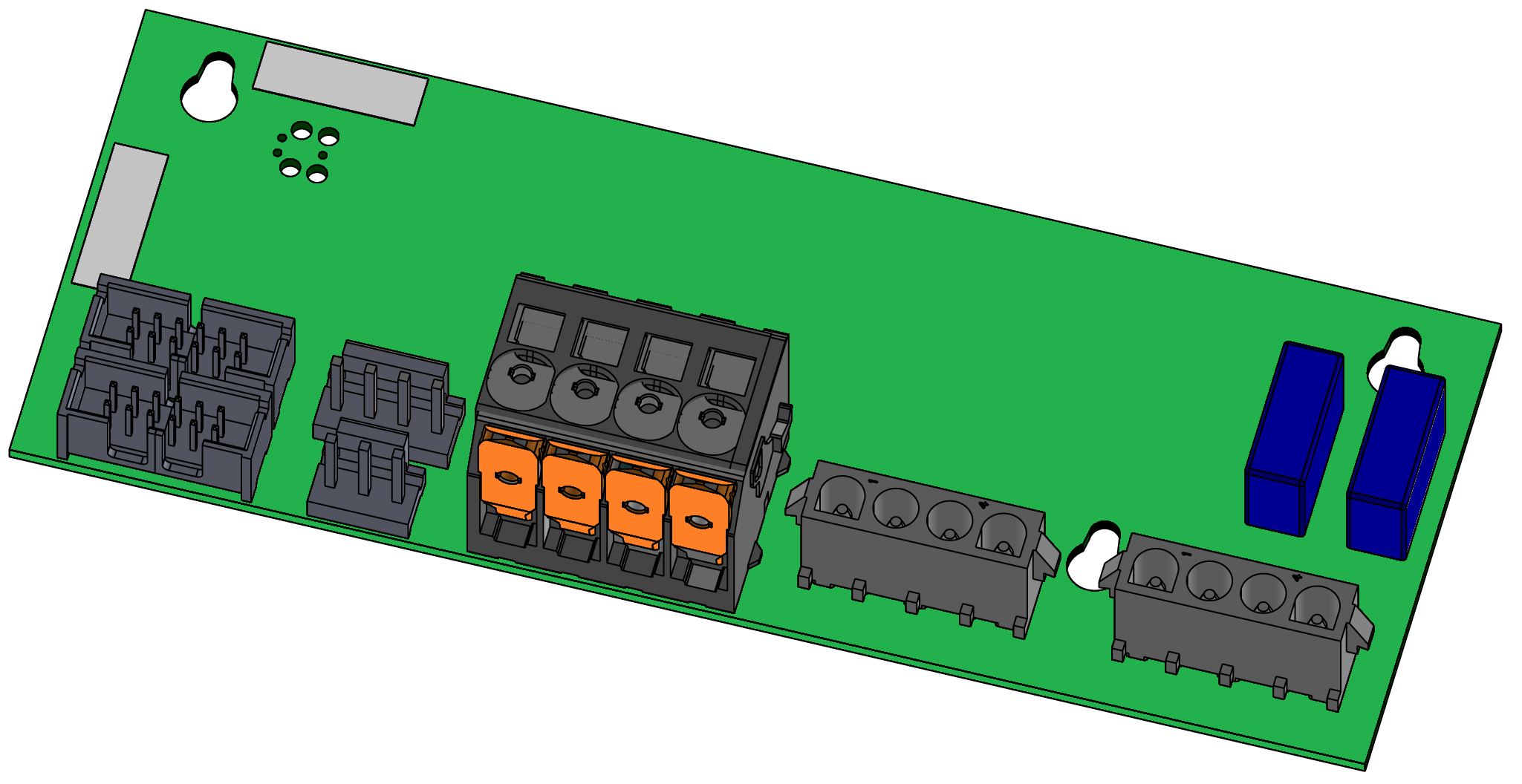

01ZSM-61 árammérő táblaT285011

Szükséges anyag

  • Torx csavarhúzó mérete 20

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

Távolítsa el a fedeleket és nyissa ki az elejét

  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Csere

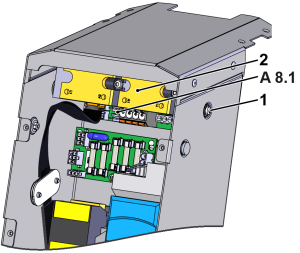

  • Távolítsa el az X313.x csatlakozót és az X301.x kábel lámpáit a teljesítménymérő táblán (A 8.1).
  • Távolítsa el az oldalsó rögzítőcsavarokat (①) a hűtőbordáról.
  • A szilárdtest relével (②) húzza lefelé a hűtőbordát, hogy ki lehessen emelni.
    • Vegye figyelembe a hűtőborda oldalán található vezetőhornyot.
  • Távolítsa el a maradék csatlakozókat a teljesítménymérő tábláról.
  • Távolítsa el a teljesítménymérő tábla rögzítőcsavarját, és vegye le a tartóból.
  • Szereljen be egy új teljesítménymérő táblát egy rögzítőcsavarral.
  • Csatlakoztassa az összes csatlakozót a teljesítménymérő kártyához, az X313.x kábel kivételével.
    • Ellenőrizze, hogy az összes csatlakozó megfelelően van-e csatlakoztatva.
  • Szerelje be a hűtőbordát szilárdtest relével (②) és rögzítse a rögzítőcsavarokat (①).
    • Vegye figyelembe a vezetőhorony tájolását a hűtőborda oldalán.
  • Csatlakoztassa az X313.x csatlakozót a teljesítménymérő táblához.

Elöl bezárása

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

kapcsolja be a készüléket, és ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
