cél

Ventilátor csere 12 V (EV 1)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf
0112 V ventilátor, 0,6 mT287381

Szükséges anyag

  • Torx csavarhúzó, 20-as méret

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

Nyitott előlap

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Csere

MEGJEGYZÉS!

A ventilátor cseréjekor javasoljuk, hogy tisztítsa meg a készülék alján található levegőszűrő szőnyeget (T29407, T28733), és szükség esetén cserélje ki. Kattintson ide...

  • Távolítsa el az X24 csatlakozót a GIF-61 készüléklapon, és távolítsa el teljesen.

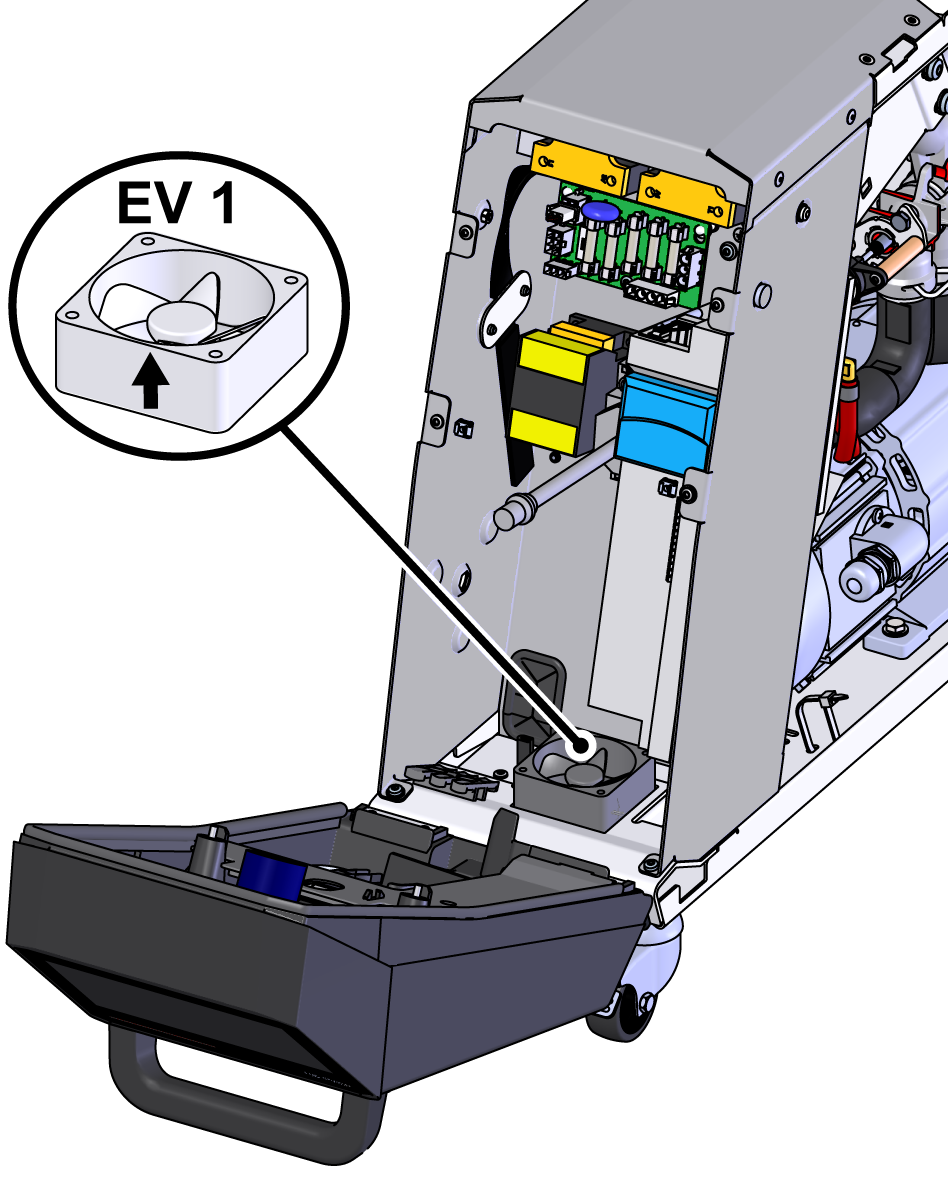

  • Távolítsa el a ventilátort
    • Vegye figyelembe, hogy a ventilátoron nincs rögzítőcsavar. A ventilátor csak a védőburkolaton keresztül csatlakozik az elektromos házhoz.
  • Telepítsen egy új ventilátort.
    • Győződjön meg arról, hogy a légáramlás a készülék belseje felé irányul (lásd a ventilátor burkolatának nyílját).
  • Vezesse az X24 csatlakozót a GIF-61 készüléklapra, és csatlakoztassa.

Elöl bezárása

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

kapcsolja be a készüléket, és ellenőrizze a funciót

  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.
  • A kicserélt alkatrész karbantartási intervallumának alaphelyzetbe állítása (→ Karbantartási ütemterv).

A készülék kikapcsolása

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
