cél

Hűtőszelep csere 1 (M 3)

képesítés

Szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf
01Hűtőszelep 1T289341

Szükséges anyag

  • Torx csavarhúzó mérete 20

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és ürítése

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

A készülék kikapcsolása és a fedelek eltávolítása

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
  • Távolítsa el a hűtővízellátást (C port).
  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a készülék hátsó falán található kezelési fedelet (→ Nyissa meg a készüléket).

Hűtési szelep cseréje

  • Távolítsa el a kábelt a hűtőszelepről.
  • Távolítsa el kétszer a rögzítőcsavarokat a hűtőszelepről a hűtővíz modulra.

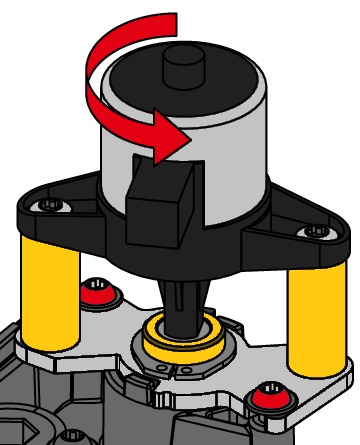

  • Fordítsa el és nyújtsa ki a hűtőszelepet.

FIGYELEM - Helytelen telepítés!

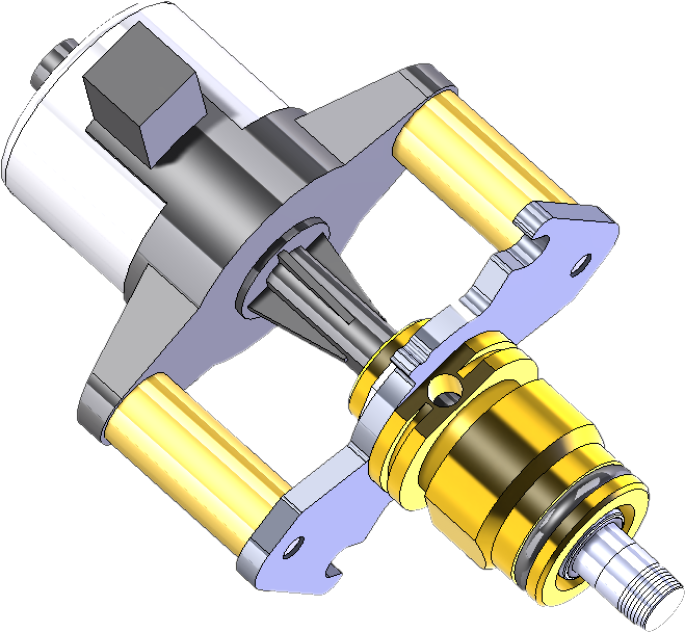

A pótalkatrészeket nem teljesen kinyújtott szelepdugattyúkkal szállítjuk. A szelep dugattyúja rögzíthető. Ezért:

  • Soha ne szerelje be a szelepet teljesen kinyújtott szelepdugattyúval (ábra).

  • Óvatosan helyezze be az új hűtőszelepet.
  • Forgassa a hűtőszelepet a véghelyzetbe és rögzítse 2x Torx csavarokkal.
    • Ne lépje túl a meghúzási nyomatékot — a párja műanyagból (PPS) készül
  • Csatlakoztassa a kábelt a hűtőszelephez.

Ellenőrizze a tömítettséget és a funciót

  • Csatlakoztassa a hűtővízellátást (C csatlakozás).
  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).

MEGJEGYZÉS!

Állítsa a felhasználói profilt „Tartásdíj” értékre a paraméterek eléréséhez. Kattintson ide....

  • Válassza a [Szolgáltatás] > [Paraméterek] > [Hűtés] > [Léptetőmotorok] > [KV1 Pozicionálás] lehetőséget.
  • Változtassa meg a helyzetet, és ellenőrizze, hogy a hűtővíz folyik-e vagy sem:
    • 0% = teljesen zárt szelep
    • 100% = a szelep teljesen kinyílt
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása és a fedelek beszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
