cél

Tápegység kártya cseréje PSU-61 (A 14)

képesítés

Szakszemélyzet

Anyag

Pos.
Megnevezés
Tételek
gróf
T28954
01PSU-61 áramellátási kártyaT285541
02X215 híd dugó (feszültség előválasztás)T216081

Szükséges anyag

  • Torx csavarhúzó mérete 20

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott elülső rész

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Csere

  • Távolítsa el az összes csatlakozót az áramellátási kártyáról.
  • Távolítsa el a rögzítőcsavart, és távolítsa el az áramellátó táblát a tartóból, hogy eltávolítsa.
  • Vezesse át a biztosítékokat (FU 1, FU 2,...) az új áramellátási kártyára.
  • Szereljen be egy új áramellátási kártyát és rögzítse egy rögzítőcsavarral.
  • Ellenőrizze a hálózati feszültséget (→ A típustábla specifikációja).

FIGYELEM - A helytelen csatlakozások veszélye!

A helytelen feszültség-előválasztás vagy a helytelen csatlakozások károsíthatják a készüléket. Ezért:

  • Győződjön meg arról, hogy a feszültség kiválasztása és a csatlakozások helyesek.

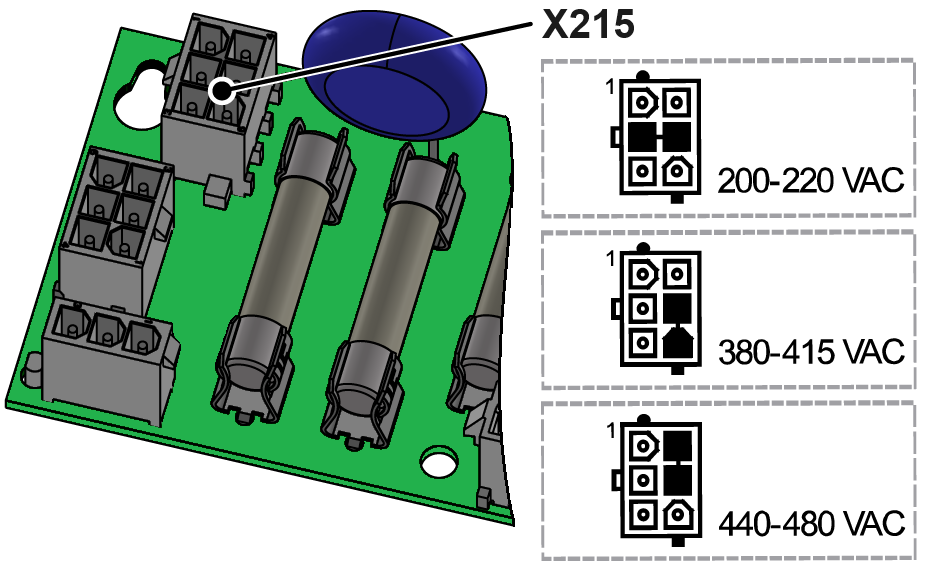

  • Előzetesen válassza ki a feszültséget az X215 nyíláson a hídcsatlakozóval (T21608) (ábra).
  • Csatlakoztassa az összes csatlakozót az áramellátási kártyához.

Elöl bezárása

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

kapcsolja be a készüléket, és ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
