cél

A hangátalakító cseréje (BB 1, BB 2)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésTételek

gróf

T28986

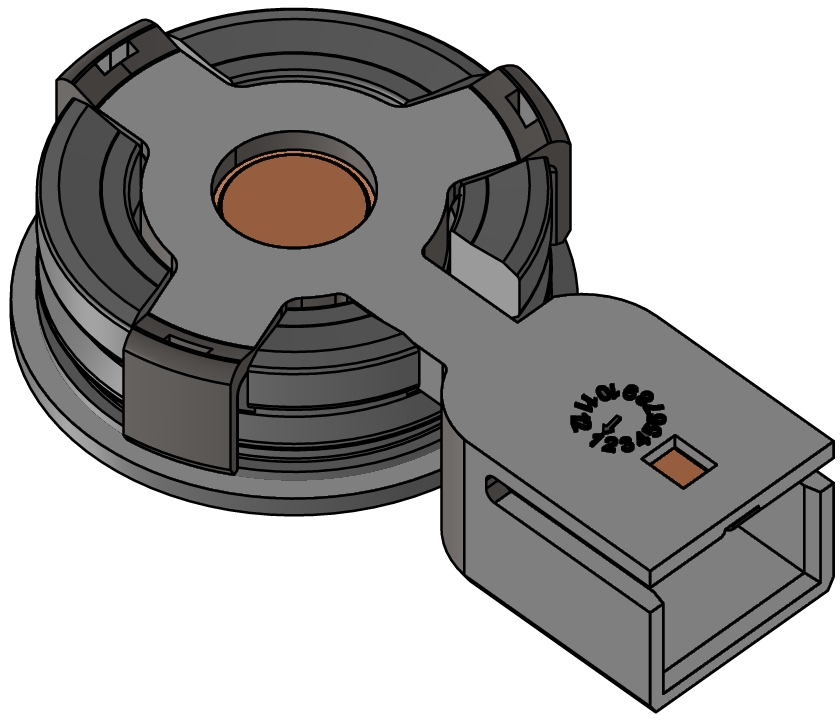

01180°C-os hangjelátalakítóT285551
02PTFE tömítés 16x24x1T288831

Szükséges anyag

  • Nyílt végű csavarkulcs, 10-es méretű
  • Torx csavarhúzó, 30-as méretű

Videó útmutató

Kövesse a QR-kód linket a YouTube-videó megtekintéséhez.

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és leeresztés

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze és kapcsolja ki a nyomást

  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    → A rendszer nyomása kijelzése 0.0 (±0.1) bar.
  • A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a borítókat

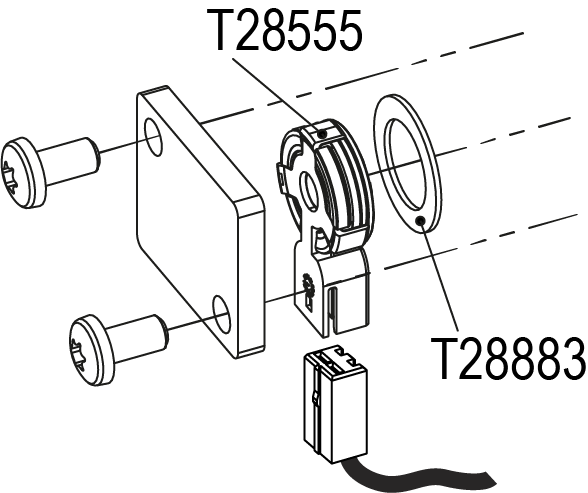

Csere

  • Távolítsa el a kábelt a hangátalakítón () T28555.
  • Távolítson el 2 Torx csavart, és távolítsa el a Deckelt.
  • Cserélje ki a hangátalakítót (T28555) és a tömítést (T28883).
  • Szerelje be a Deckelt és csavarja be a helyére 2x Torx csavart 12 Nm-rel.
  • Csatlakoztassa a kábelt a hangátalakítóhoz () T28555.

Ellenőrizze a tömítettséget és a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

Átfolyás kalibrálása

  • Működtesse a készüléket normál üzemben 40°C-on legalább 10 percig.
  • Válassza a [Szolgáltatás] > [Kalibrálás] > [Flow] > [Áramláseltolás (belső)] lehetőséget.
    • Állítsa a paramétereket 2 l/percre.
  • Zárja be az elzáró szelepet az Előrefolyás és a visszatérés között, és várjon 1 percet.
  • Olvassa el az aktuális átfolyási sebességet.
  • Állítsa be a paramétereket [átfolyás eltolás (belső)] a következő számítás szerint:
    • Új eltolás = 2 l/perc — „áramáram” [átfolyás].
  • Nyissa ki az elzáró szelepet.

Ellenőrizze a kalibrálást

A helytelen kalibrálás veszélye

A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért:

  • Ellenőrizze a kalibrálást
  • Működtesse a készüléket 40°C-on legalább 10 percig normál üzemmódban.
  • Az Elzáró szelep bezárása az Előrefolyás és a Visszatekerés között.
    • Az átfolyási sebesség 0 l/percre csökken, és az „átfolyás nulla” riasztási üzenet késik.

A fedelek kikapcsolása és felszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
