T29146: A Flow-5 felújítása
cél
Az áramlásmérő átalakítása Flow-5
képesítés
Szakszemélyzet
Anyag
| Pos | Megnevezés | Tételek | gróf |
| T29146 | |||
| 01 | csavar M4x40 Torx-A2 | B3271659 | 2 |
| 02 | csavar M4x35 Torx-A2 | B3271658 | 1 |
| 03 | cső darab 8x4,5x30 PEEK | T24717 | 3 |
Szükséges anyag
- Allen csavarhúzó, 40-es méretű
- Torx csavarhúzó mérete 15
- Csavaros zár (Loctite 620 folyadéktömítés)
eljárásmód
FIGYELEM!
A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:
A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.
A
készülék lehűtése és ürítése (ha a Flow-5 telepítve van)
- Válassza a [Funkciók ] > [Lehűtés] lehetőséget
- Válassza a [Funkciók] > [Forma Leürítés] lehetőséget
Ellenőrizze a nyomást és kapcsolja ki a készüléket
(ha a Flow-5 telepítve van)
- Válassza a [Kijelző] > [Tényleges értékek] > [Rendszernyomás] vagy [Tényleges érték Nyomásrendszer] lehetőséget
- A rendszer nyomása 0,0 bar ±0,1
- A nyomásmérő (5) által jelzett nyomásnak 0 bar +0,3-nak kell lennie
- A Főkapcsoló kikapcsolása QS 1(), húzza ki a hálózati csatlakozót
Távolítsa el a Flow-5-öt
(ha a Flow-5 fel van szerelve)
- Távolítsa el a vezérlőkábelt az Áramlásmérőből a „HB IN” csatlakozóból.
- Szükség esetén távolítsa el az áramlásmérő összes áramkörében az Előrefolyási és visszatérő vezetékek közötti összekötő vezetékeket.

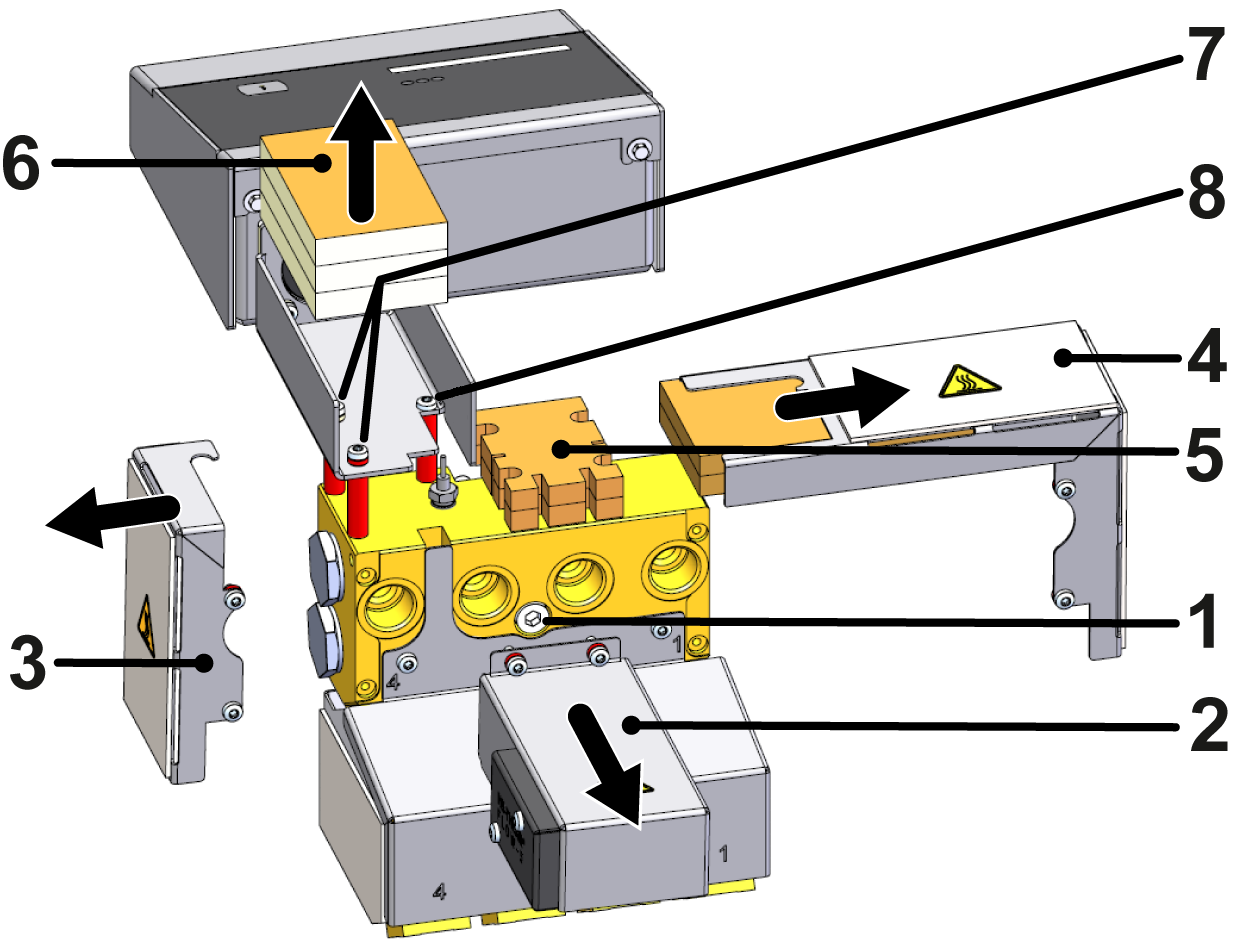

- Távolítsa el a rögzítőcsavart (①), és távolítsa el a külső áramlásmérőt a hőmérséklet-szabályozó egységből
Frissítse a Flow-5

MEGJEGYZÉS!
A csavarkötések ragasztóval vannak rögzítve, ezért lassan meg kell lazítani őket. Ellenkező esetben fennáll annak a veszélye, hogy a csavarfej eltörik. Ha lehetséges, előzetesen melegítse fel a ragasztóanyagot.
- Távolítsa el a burkolatot (②, ③, ④) a Torx csavarok eltávolításával, beleértve a távtartót
- Távolítsa el a szigetelést (⑤, ⑥).
- Győződjön meg arról, hogy nincs húzóterhelés a kábelcsatlakozásokon.
- Távolítsa el a Torx csavarokat (⑦, ⑧), beleértve a távtartókat és a PEEK csöveket (pirossal jelölve).
- A kiértékelő egységet előzetesen meg kell támasztani oly módon, hogy ne legyen húzóterhelés a kábelcsatlakozásokon.
MEGJEGYZÉS!
Rögzítse az összes csavarkötést a Loctite 620 folyadéktömítéssel.
- Szereljen be két új M4x40 Torx csavart (⑦ → O/ID B3271659), beleértve az új PEEK csődarabokat (O/ID T24717) és a meglévő távtartókat.
- Szereljen be egy új Torx csavart (⑧ → O/ID B3271658), beleértve az új PEEK csődarabot (O/ID T24717).
- Vegye figyelembe, hogy ehhez a csavaros csatlakozáshoz nincs távtartó csatlakoztatva.
- Szerelje fel a szigetelést (⑤) a PEEK csődarabok közé (pirossal jelölve).
- Helyezze be a szigetelést (⑥) a kábelcsatornába oly módon, hogy a kábelvezetékek az egyes szigetelések közé kerüljenek.
- Rögzítse a fedeleket (②, ③, ④) a Torx csavarokkal, beleértve a távtartót is.
- Vegye figyelembe, hogy a burkolat távtartói (②) közvetlenül a csavarfejek alá vannak szerelve.
Ellenőrizze a funciót
- Szerelje be a külső áramlásmérőt a hőmérsékletszabályozó készülékre, és húzza meg a hatszögletű foglalat csavart 20 Nm maximális nyomatékkal.
- Szükség esetén telepítse újra az összekötő vezetékeket a Továbbítás és a Visszatekerés áramlása között az áramlásmérő minden áramkörében.
- Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
-
Kapcsolja be a készüléket az I/O gombbal (
), ellenőrizze a készülék tömítettségét és működését.
- Ellenőrizze az egyes mérési áramkörök megjelenítési értékeinek (átfolyási sebesség, hőmérséklet) valószínűségét.
A készülék kikapcsolása
-
A készülék kikapcsolása az I/O gombbal (
).
→ A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
