T28494: schermo tattile

scopo

scambio Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

personale specializzato

Materiale

Materiale richiesto

• Cacciavite Torx misura 20
• Cacciavite a testa piatta, size 0
• Soffiante ad aria calda con controllo della temperatura
  • Se disponibile, ugello di riduzione collegabile per un riscaldamento mirato
• Detergente/solvente per rimuovere i residui di adesivo
• guanti protettivi

Procedura

Raffreddare e spegnere

• Nella schermata di base, toccare il pulsante funzione ().
  → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

• Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Aprire la parte anteriore

• Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Rimuovere la scheda e il controller dell'unità

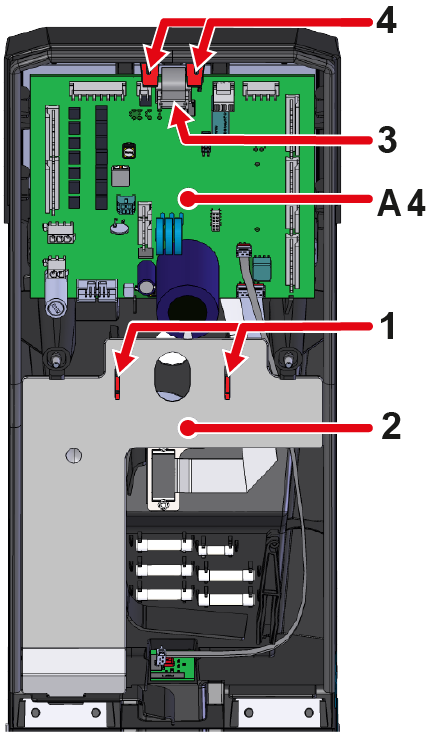

• Stringere insieme le clip di montaggio (①) per rimuovere la copertura del cavo (②).
• Scollegare il connettore (③) dalla scheda dell'unità GIF-61 (A_4).
• Premere le cinghie di montaggio GIF-61 (A_4) (④) verso l'esterno. Quindi sollevare il circuito stampato e ripiegarlo.
  • I collegamenti a spina sulla scheda del circuito non devono essere scollegati.

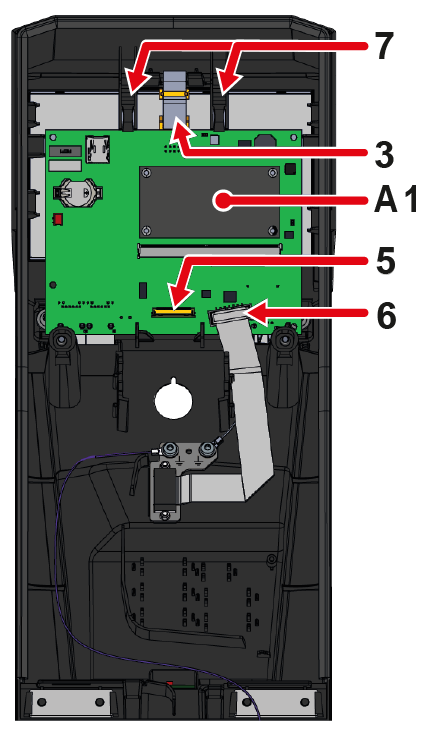

• Scollegare la connessione (⑤) dal Display (A_2) al controller USR-61 (A_1).
  • Sblocca il connettore dal Display, ad esempio con un cacciavite piatto, prima di poter rimuovere il cavo.
• Scollegare il connettore (⑥) dal cavo 'HB' al controller USR-61 (A_1).
• Spingere le cinghie di montaggio del controller USR-61 (A_1) (⑦) verso l'esterno. Quindi sollevate la scheda del circuito.
  • Le connessioni a spina sul controller USR-61 (A_1) non devono essere scollegate.

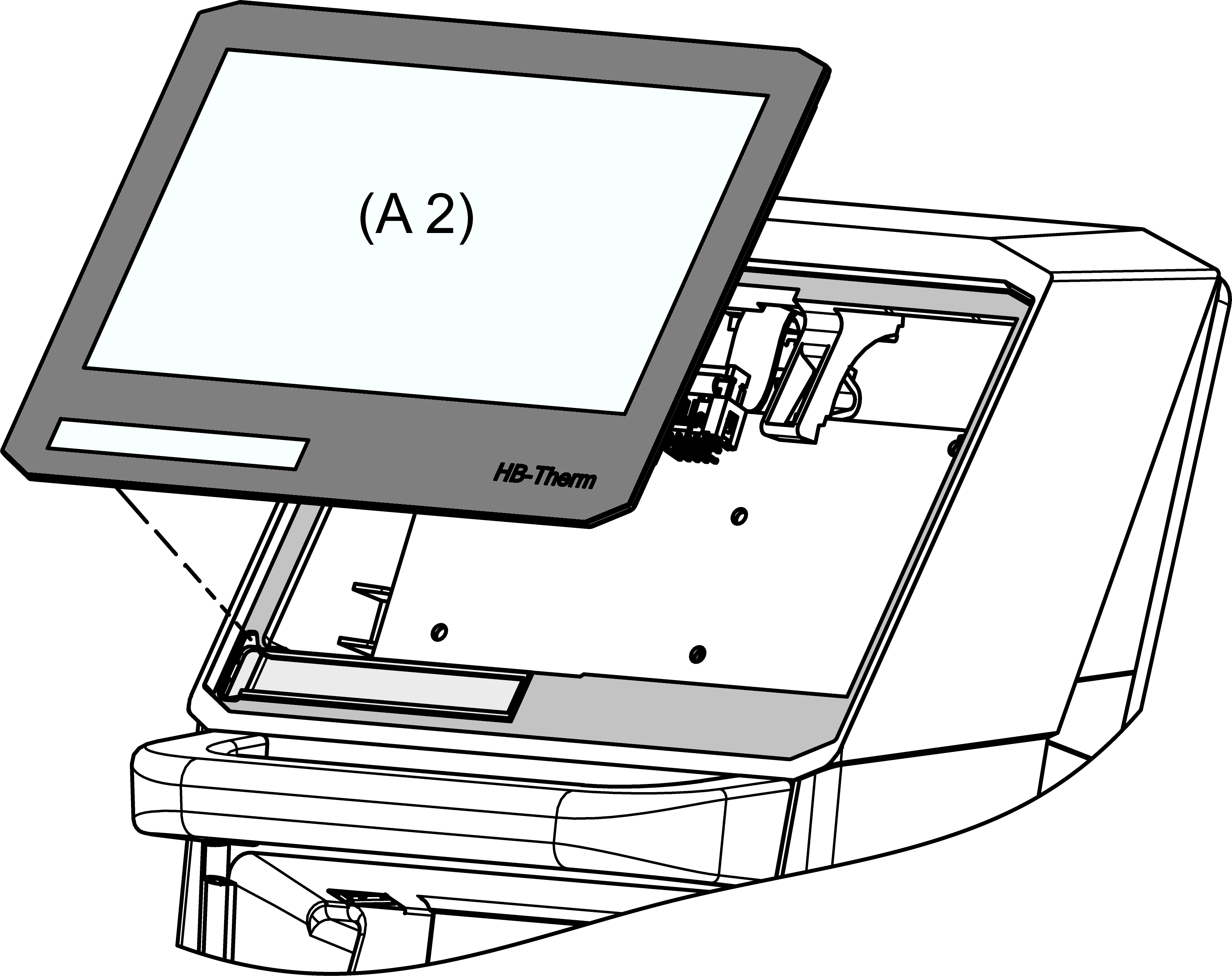

Sostituisci il touchscreen

• Riscalda la superficie adesiva del touch screen (A_2) per ammorbidire l'adesivo. Spingi il touchscreen dall'interno verso l'esterno per rimuoverlo. Si consiglia di iniziare dall'angolo in alto a destra (vista dall'alto dall'esterno). L'adesivo si stacca gradualmente fino a rimuovere completamente il touchscreen.
  • Assicurarsi che la temperatura non superi i 100 °C durante il riscaldamento.
  • Assicurati che l'aria calda sia diretta verso lo spazio tra il touchscreen e gli alloggiamenti in plastica.
• Rimuovere i residui di adesivo dalla superficie degli Alloggiamenti anteriori con un detergente/solvente adatto.
  • Assicurati che la superficie adesiva sia pulita e priva di grasso.
• Rimuovere la pellicola protettiva dalla superficie adesiva del nuovo touchscreen (A_2).
• Inserite un nuovo touchscreen (A_2) e premete con decisione il bordo/la superficie esterna. Quindi premete verso il basso dalla parte posteriore e opponetevi dall'esterno.
• Inserire l'etichetta del tipo di apparecchio nell'apposito slot sul retro del touch screen (A_2).

Installare la scheda e il controller dell'unità

• Inserire il controller USR-61 (A_1) negli appositi recessi.
  • Assicurarsi che le cinghie di montaggio (⑦) siano fissate correttamente.
• Ricollegare i connettori (③, ⑤, ⑥) al controller USR-61 (A_1).
• Inserire la scheda dell'unità GIF-61 (A_4) negli appositi recessi.
  • Assicurarsi che le cinghie di montaggio (④) siano fissate correttamente.
• Ricollegare il connettore (③) alla scheda dell'unità GIF-61 (A_4).
• Inserire il copricavo (②) negli appositi incavi.
  • Assicurarsi che le clip di montaggio (①) siano bloccate in posizione.

chiudere la parte anteriore

• Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

• Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
• Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

disattivare

• Spegnere l'unità utilizzando il pulsante I/O ().
  → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
• Disattivare l'interruttore principale (QS 1).
