scopo

Sostituzione del controller USR-61 (A 1)

qualifica

Personale specializzato

Materiale

Pos.DenominazioneArticoloConta
01Controller USR-61T285001

Materiale richiesto

  • Cacciavite Torx misura 20
  • Cacciavite a testa piatta, size 0

Guida video

Segui il link del codice QR per guardare il video di YouTube.

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e spegnere l'unità

  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Parte anteriore aperta

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Scambia

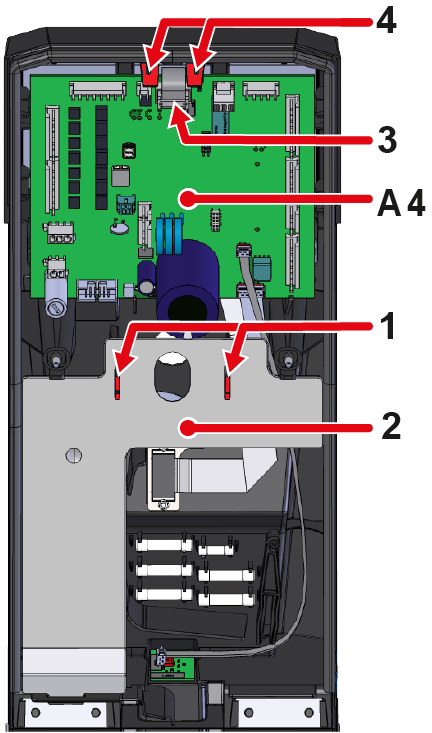

  • Premere insieme le clip di montaggio (①) e rimuovere il coperchio del cavo (②).
  • Rimuovere il connettore (③) sulla scheda dell'unità GIF-61 (A_4).
  • Spingere le cinghie di montaggio (④) della scheda dell'unità GIF-61 (A_4) verso l'esterno. La tavola può ora essere sollevata e ripiegata.
    • I connettori sul circuito non devono essere rimossi.
  • Rimuovere la connessione via cavo (⑤) dal display (A 2) sul controller USR-61 (A_1).
    • Il connettore del Display deve essere sbloccato (ad esempio con un cacciavite piatto) prima di poter estrarre la connessione via cavo.
  • Rimuovere il connettore (⑥) dalla connessione HB CAN (X79) sul controller USR-61 (A_1).
  • Spingere le cinghie di montaggio del controller USR-61 (A_1) (⑦) verso l'esterno. Il circuito stampato può ora essere sollevato.
    • Rimuovere il cavo di terra dal retro della scheda.
  • Collegate il cavo di terra al retro del nuovo controller USR-61 (A_1).
  • Inserire il controller USR-61 (A 1) negli appositi recessi.
    • Verificare se le cinghie di montaggio (⑦) sono bloccate.
  • Ricollegare i connettori (③, ⑤, ⑥) al controller USR-61 (A_1).
    • Verificare che tutti i connettori siano collegati correttamente.
  • Inserire la scheda dell'unità GIF-61 (autostrada A4) negli appositi recessi
    • Verificare se le cinghie di montaggio (④) sono bloccate in posizione.
  • Ricollegare il connettore (③) alla scheda dell'unità GIF-61 (A_4).
  • Inserire il copricavo (②) negli appositi recessi.
    • Verificare che le clip di montaggio (①) siano bloccate.

chiudere la parte anteriore

  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
    • L'unità esegue un aggiornamento software automatico.
  • Controlla la zona oraria, la data e l'ora e, se necessario, impostali correttamente.

NOTA!

I dati di configurazione e calibrazione sono memorizzati sulla scheda del dispositivo GIF-61 (A_4) e quindi non vengono persi quando il controller USR-61 (A_1) viene sostituito.

  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
  • Controlla le funzioni dell'unità (rules per il Valore teorico desiderato)
  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
