scopo

Sostituzione della pompa di riempimento SAP 20 bar, 120 VAC (M 2)

qualifica

Personale specializzato

materiale

Pos.DenominazioneArticoloConta
T28645-1T28645-2
01pompa di riempimento 20 bar, 120 VACT2866111
02Supporto per HB-100*ZL (assemblato)T288491-
03Supporto per HB-140/160 (assemblato)T28648-1
04Borsa di contenimento (assemblata)T2865222
05inserto filettato (assemblato)T2158222
06Vite Torx M4x6 (assemblata)B198354722
07Ugello portagomma angolato (assemblato)T2866011

Materiale richiesto

  • Cacciavite Torx misura 20
  • Cacciavite a fessura

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e svuotare l'unità

  • Nella schermata di base, toccare il pulsante funzione ().
  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda e svuota lo stampo prima di spegnerlo.

Controllare la pressione e spegnere l'unità

  • Selezionare [Display] > [Valori Effettivi] > [Pressione Del Sistema].
    → La pressione del sistema deve essere di 0,0 (±0,1) bar.
  • La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
  • Rimuovere i coperchi dall'unità (→ Aprire l'unità).

Sostituzione della pompa di riempimento

  • Rimuovere la vite di montaggio sulla pompa di riempimento con la staffa.
  • Rimuovere il cavo di connessione dalla pompa di riempimento.
  • Rilasciare le fascette stringitubo e rimuovere i tubi flessibili in silicone dalla pompa di riempimento.

NOTA!

Assicurati che i tappi e i tubi flessibili in silicone siano puliti e privi di contaminanti. Se necessario, sostituire il tubo in silicone danneggiato (disponibile come opzione).

  • Installare i tubi flessibili in silicone sulla nuova pompa di riempimento.
  • Collegare il cavo di connessione alla pompa di riempimento.
  • Fissare la pompa di riempimento con la staffa nella posizione appropriata con la vite e la rondella.

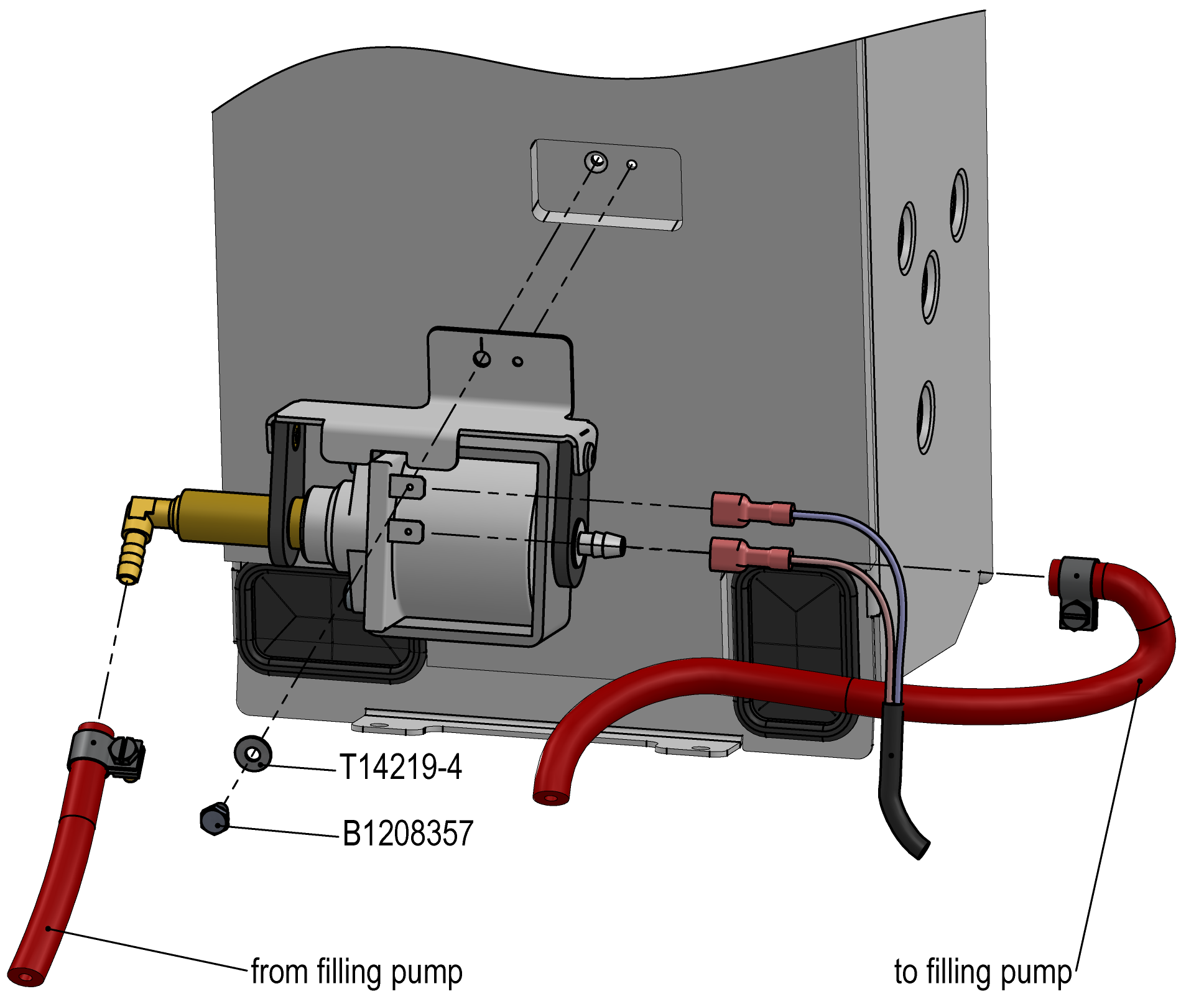

HB-100Z61*ZL (T28645-1)


HB-140/160Z61 (T28645-2)

Verificare la tenuta e la funzione

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

spegnere l'unità e installare i coperchi

  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
  • Ricollegare le cover dall'unità (→Aprire l'unità).
