scopo

Sostituzione del convertitore di frequenza (U 1)

qualifica

Elettricisti

Materiale

Pos.DenominazioneArticoloConta
T28669T28670
01

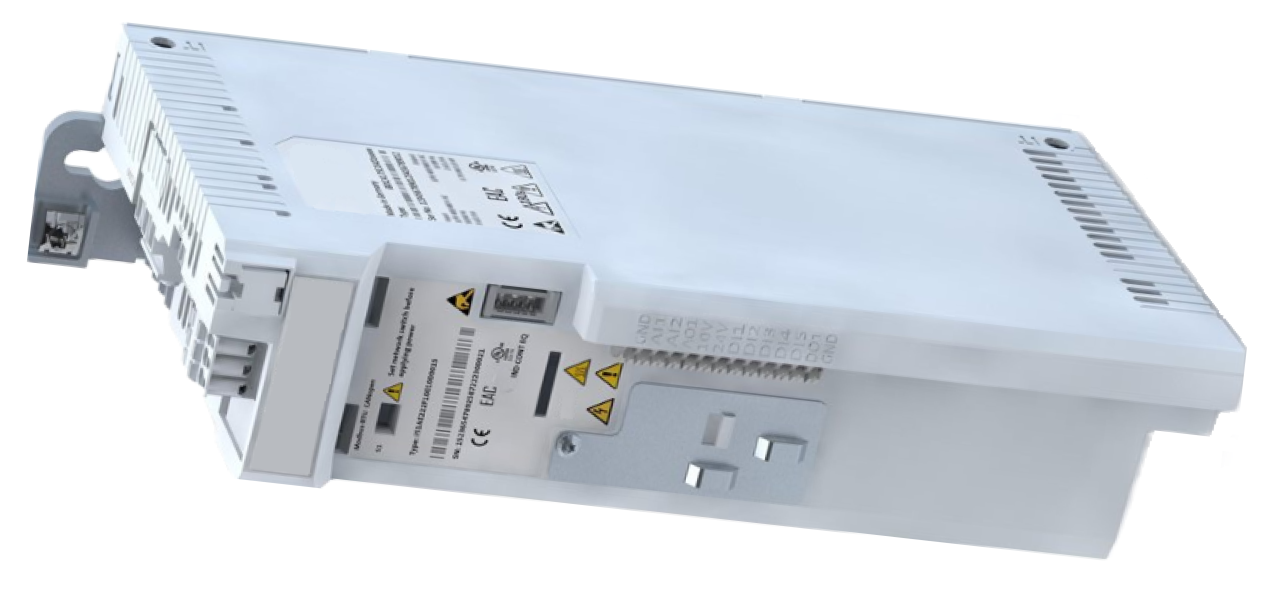

convertitore di frequenza
i510 2,2 kW, 340–528 VAC

T286691-
02

convertitore di frequenza
i510 2,2 kW, 170–264 VAC

T28670-1

Materiale richiesto

  • Cacciavite Torx, misura 10, 20

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e spegnere

  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.Allora aspettate 5 minuti!

Pericolo di morte a causa della tensione elettrica!

In caso di contatto con parti portatrici di tensione, esiste un rischio immediato di morte. Ecco perché:

Scollegare l'unità dall'alimentazione prima di aprirla. Proteggi la disconnessione evitando di accendere. A causa dei condensatori carichi, attendere 5 minuti dopo aver disattivato l'alimentazione per far funzionare il convertitore di frequenza.

Fronte aperto

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
  • Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.

Scambia

  • Scollegare i connettori X100, X105 e X216 dal convertitore di frequenza.
    • Con il cavo X216, rimuovere la fascetta dalla connessione di schermatura.
  • Rimuovere i cavi di messa a terra (Pompa, alloggiamenti elettrici) dal convertitore di frequenza.
  • Allentare le viti del convertitore di frequenza sulla parete posteriore.
  • Spingere il convertitore di frequenza verso l'alto, estenderlo in avanti dalle viti di montaggio e rimuoverlo.
  • Installare un nuovo convertitore di frequenza e serrare le viti di montaggio.

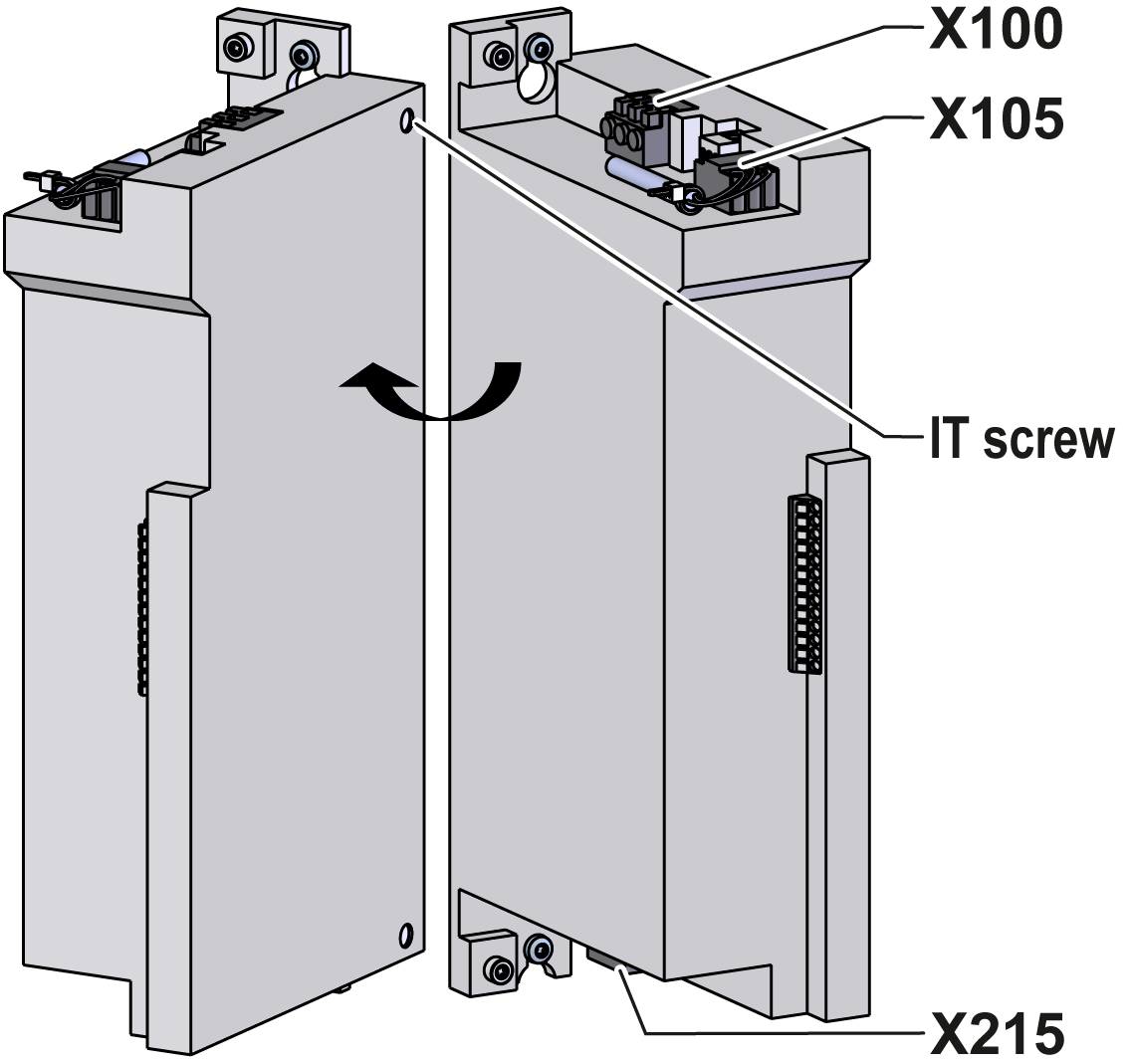

    • Particolarità dei sistemi IT (connessione elettrica senza messa a terra protettiva): la vite del condensatore all'ingresso del convertitore di frequenza (vite IT superiore) deve essere rimossa.
  • Collegare i cavi di messa a terra (Pompa, alloggiamenti elettrici) al convertitore di frequenza.
  • Collegare i connettori X100, X105 e X216 al convertitore di frequenza.
    • Assicurarsi che tutti i collegamenti siano effettuati correttamente secondo lo schema elettrico. Clicca qui...
  • Fissate il cavo X216 alla porta di schermatura con una fascetta.

chiudere la parte anteriore

  • Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

spegnere l'unità

  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
