scopo

sostituzione della ventola 12 V (EV 1)

qualifica

personale specializzato

Materiale

Pos.DenominazioneArticoloConta
10ventola da 12 V, 0,6 mT287381

Materiale richiesto

  • Cacciavite Torx, size 20

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e spegnere l'unità

  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

Fronte aperto

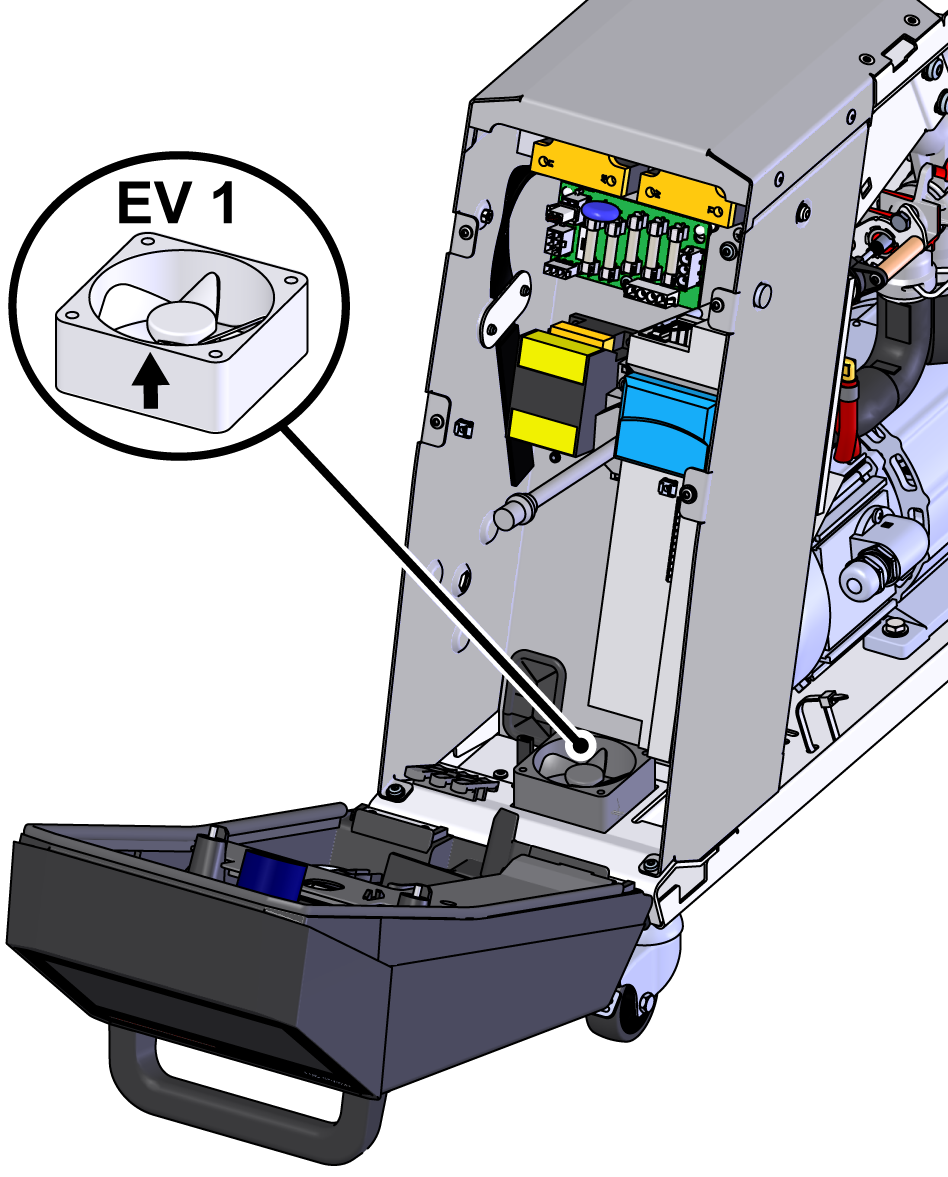

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
  • Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.

Scambia

NOTA!

Quando si sostituisce la ventola, si consiglia di pulire anche il tappetino del filtro aria (T29407, T28733) nella parte inferiore dell'unità e di sostituirlo se necessario. Clicca qui...

  • Rimuovere il connettore X24 sulla scheda dell'unità GIF-61 e rimuoverlo completamente.
  • Rimuovere la ventola
    • Si noti che non ci sono viti di montaggio sulla ventola. La ventola è fissata agli alloggiamenti elettrici solo attraverso la copertura protettiva.
  • Installa una nuova ventola.
    • Assicurarsi che il flusso d'aria sia diretto verso l'interno dell'unità (vedere la freccia sull'alloggiamento della ventola).
  • Indirizza il connettore X24 alla scheda dell'unità GIF-61 e connettiti.

chiudere la parte anteriore

  • Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

accendere l'unità e verificarne la funzione

  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
  • Ripristina l'intervallo di manutenzione del componente sostituito (→ Programma di manutenzione).

spegnere l'unità

  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
