T25305-X: 圧力センサー

目的

圧力センサーの交換 (BP 1, BP 2, BP 3)

資格

愛職員

素材:

必要な資料

• トルクススクリュードライバーsize 20
• ケーブルタイ

手順

ディバイス冷却して空にする

• 基本画面で、機能ボタン () をタップします。
• 基本画面で、機能ボタン () をタップします。
  →スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力を確認し、ディバイス電源を切ります

• [表示] > [実績値] > [システム供給圧] を選択します。
  →システム圧力は0.0（±0.1）bar 表示する必要があります。
• 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。

• メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開けてください。

• デバイスからカバーを取り外します (→オープンディバイス)。
• 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。

スワップ

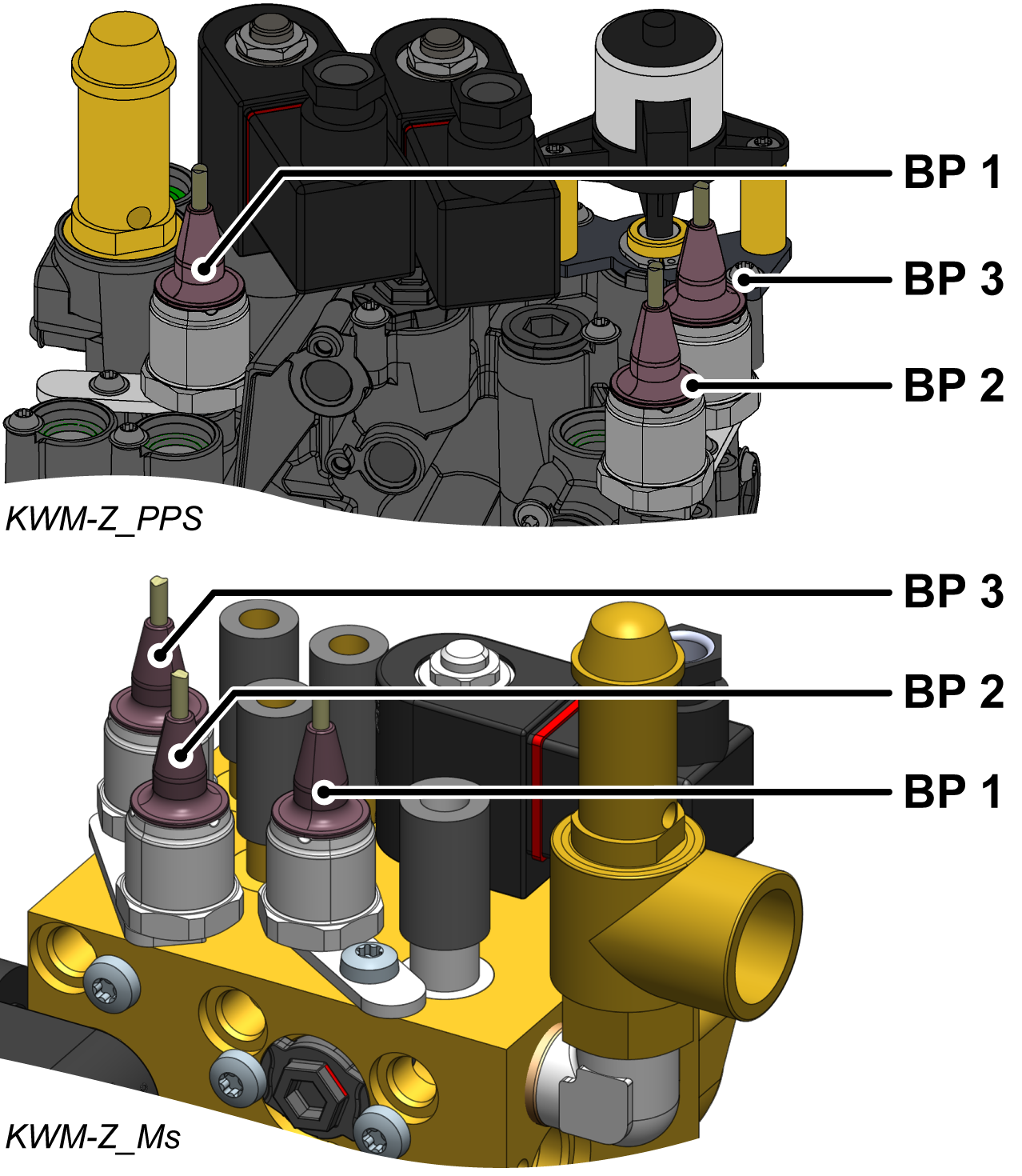

• GIF-61 ディバイスボード上の圧力センサーケーブル (BP 1、BP 2、BP 3) を取り外し、ケーブルを完全に取り外します。
  • BP 1 圧力センサー → スロット X31.1
  • BP 2 圧力センサー → スロット X31.2
  • BP 3 圧力センサー → スロット X 31.3
• Torx ネジを外し、マウンティングプレートを取り外します。
• 圧力センサーを取り外します。
• 圧力センサーの設置スペース、特にOリング溝を洗浄してください。
• 新しい Oリング (T28662) を溝に挿入します。

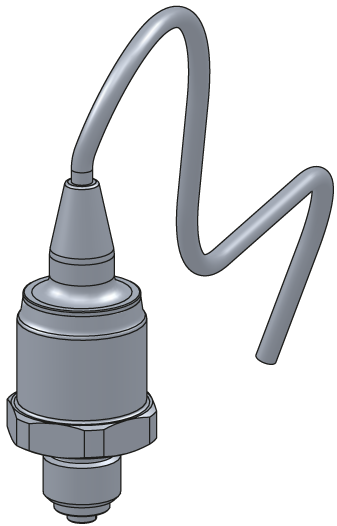

• 新しい圧力センサー (T28555) とブラケットを取り付け、2 Nmの締め付けトルクでトルクスネジを固定します。
  • 締め付けトルクを超えないようにしてください。対応するものはプラスチック（PPS）製です。

• 圧力センサーからのケーブルをGIF-61ディバイスボードに配線して接続します。
  • BP 1 圧力センサー → スロット X31.1
  • BP 2 圧力センサー → スロット X31.2
  • BP 3 圧力センサー → スロット X 31.3
• 取り外した結束バンドを再度取り付けるまたは、新しい結束バンドと交換します。
• 前面を折りたたみ、2 本のトルクスネジを固定します。

キャリブレーションを確認

注意-誤ったキャリブレーション危険があります！

キャリブレーションが正しくないと、ディバイス誤動作する可能性があります。 その理由は次のとおりです。

• キャリブレーションを確認

• 電源プラグを差し込み、メインスイッチ（QS 1）スイッチオン。
• ディバイスに無圧がかからないことを確認してください。 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。
• [表示] > [実績値] > [システム圧力] を選択します。
  • システム圧力は 0.0 (±0.1) bar と表示されるはずです。
  • 偏差が0.1バbar を超える場合は、圧力センサーを校正する必要があります。

圧力センサーの校正

線形誤差が大きい場合は、個々の圧力センサーを校正できます。

注記!

パラメータにアクセスするには、ユーザープロファイルを「サポート」に設定します。ここをクリック...

• [サービス] > [キャリブレーション] > [圧力] > [圧力センサー1オフセット]/[圧力センサー2オフセット]/[圧力センサー 3 オフセット] を選択します。
  • オフセットを適宜設定してください。
• 検証プロセスを再試行してください。

気密性と機能を確認してください

• I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

装置をオフにするり、カバーを取り付けます

• I/O ボタン () を使用して装置をオフにするります。
  →ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
• メインスイッチ (QS 1) をオフにします。
• ディバイスからカバーを再度取り付けます (→オープンディバイス)。
