T28494: タッチスクリーン

目的

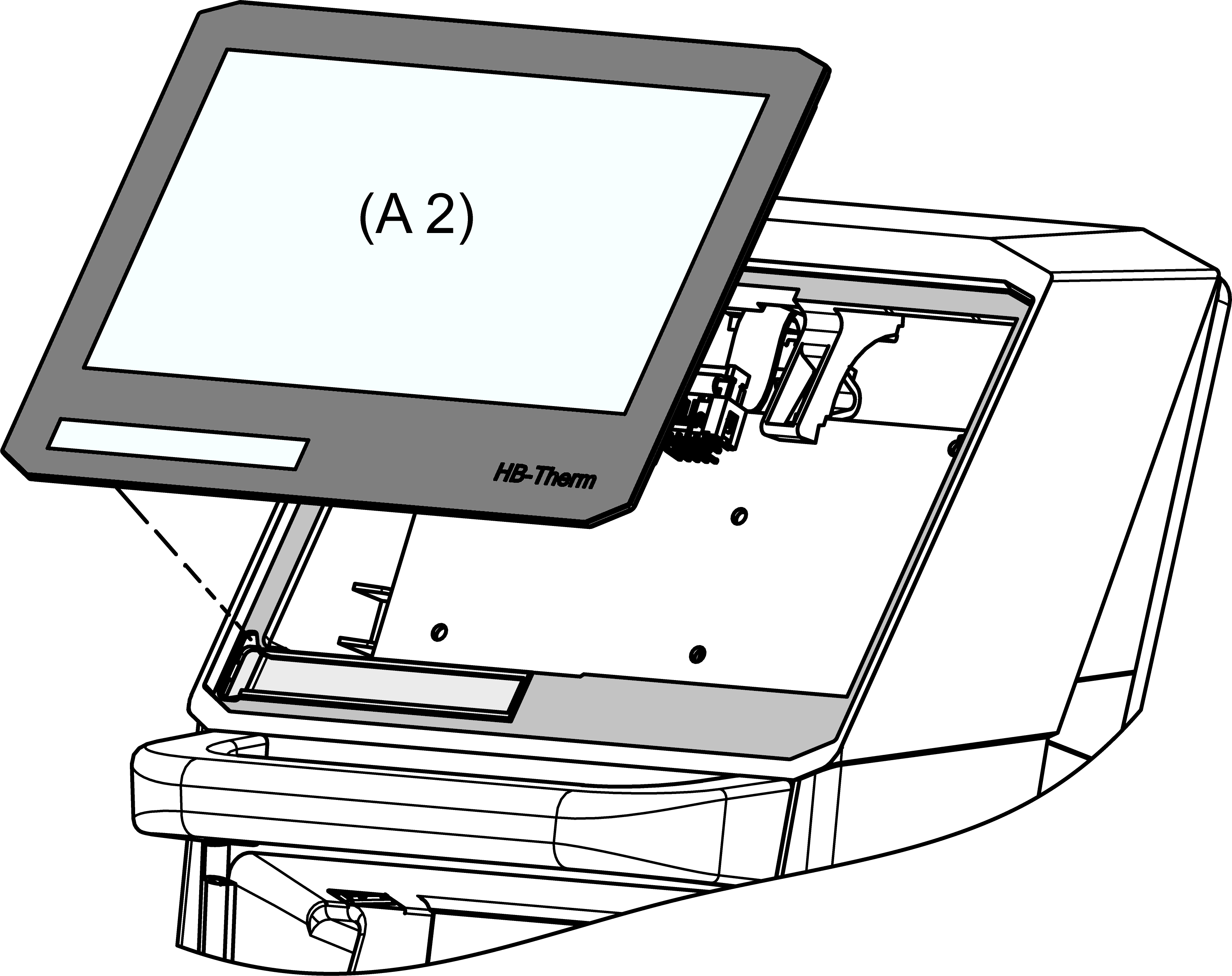

交換 Touchscreen 7" IPS 180x129 (A 2)

資格

専門職員

[素材]

投稿。	説明	アイテム	カウント
01	Touchscreen 7" IPS 180x129	28494	1

必要な材料

手順

注意!

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却して電源を切る

前面を開きます。

ディバイスボードとコントローラを取り外します

取り付けクリップ (①) をつまんでケーブルカバー (②) を取り外します。
GIF-61 (A_4) ディバイスボードからコネクタ (③) を取り外します。
GIF-61 (A_4) 取り付けストラップ (④) を外側に押します。次に、回路基板を持ち上げて折り返します。
- 回路基板のプラグ接続を抜く必要はありません。

表示 (A_2) からUSR-61 (A_1) コントローラーへのプラグ接続 (⑤) を取り外します。
- ケーブルを取り外す前に、フラットスクリュードライバーなどを使用して、表示からコネクタのロックを解除します。
「HB」ケーブルからUSR-61 (A_1) コントローラーへのコネクター (⑥) を取り外します。
USR-61 (A_1) コントローラー取り付けストラップ (⑦) を外側に押します。次に、回路基板を持ち上げて取り出します。
- USR-61 (A_1) コントローラーのプラグを抜く必要はありません。

タッチスクリーンを交換してください。

タッチスクリーン (A_2) の粘着面を加熱して接着剤を柔らかくします。タッチスクリーンを内側から押し出して剥がします。右上隅 (外側から見たトップビュー) から始めることをお勧めします。タッチスクリーンを完全に剥がせるようになるまで、接着剤は徐々に剥がれます。
- 加熱するときは、温度が100°C を超えないようにしてください。
- 熱風がタッチスクリーンとプラスチックハウジングの間の隙間に向けられていることを確認してください。
適切な洗浄剤/溶剤を使用して、フロントハウジングの表面から接着剤の残留物を除去します。
- 接着面が清潔で、グリースが付着していないことを確認してください。
新しいタッチスクリーン (A_2) の粘着面から保護フィルムをはがします。
新しいタッチスクリーン (A_2) を挿入し、外側の端/表面をしっかりと押します。次に、背面から押し下げ、外側から反対側に押し込みます。
タッチスクリーンの背面にある適切なスロット (A_2) に機種プラベルを挿入します。

ディバイスボードとコントローラーの設置

USR-61コントローラー (A_1) を付属のくぼみに挿入します。
- 取り付け用ストラップ (⑦) がはめ込まれていることを確認します。
コネクター (③、⑤、⑥) をUSR-61 (A_1) コントローラーに差し込みます。
GIF-61 ディバイスボード (A_4) を適切なくぼみに挿入します。
- 取り付け用ストラップ (④) が所定の位置にはめ込まれていることを確認してください。
コネクタ (③) を GIF-61 (A_4) ディバイスボードに再び差し込みます。
ケーブルカバー (②) を適切なくぼみに挿入します。
- 取り付けクリップ (①) が所定の位置にロックされていることを確認します。

フロント閉じる

チェック機能

スイッチオフ
