目的

周波数変換器の交換 (U 1)

資格

電気技師

素材

ポーズ。説明アイテムカウント
2866928670
01

周波数変換器
i510 2,2 kW, 340–528 VAC

286691-
02

周波数変換器
i510 2,2 kW, 170–264 VAC

28670-1

必要な資料

  • トルクススクリュードライバー、size 10、20

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却して電源を切る

  • 基本画面で、機能ボタン () をタップします。
    → 温度が冷却温度より低くなるまでディバイスを冷却します。 その後、ディバイス電源が切れます。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。その後、5分お待ち下さい！

電圧による生命の危険！

電圧を運ぶ部品に接触すると、直ちに死亡するリスクがあります。 その理由は次のとおりです。

デバイスを開く前に、電源からディバイスプラグを抜いてください。 スイッチがオンにならないように切断してください。 コンデンサが充電されているため、電源オフってから5分間お待ち下さいから、周波数変換器を操作してください。

オープンフロント

  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。
  • Torx ネジを外して、電気ハウジングの保護カバーを取り外します。

スワップ

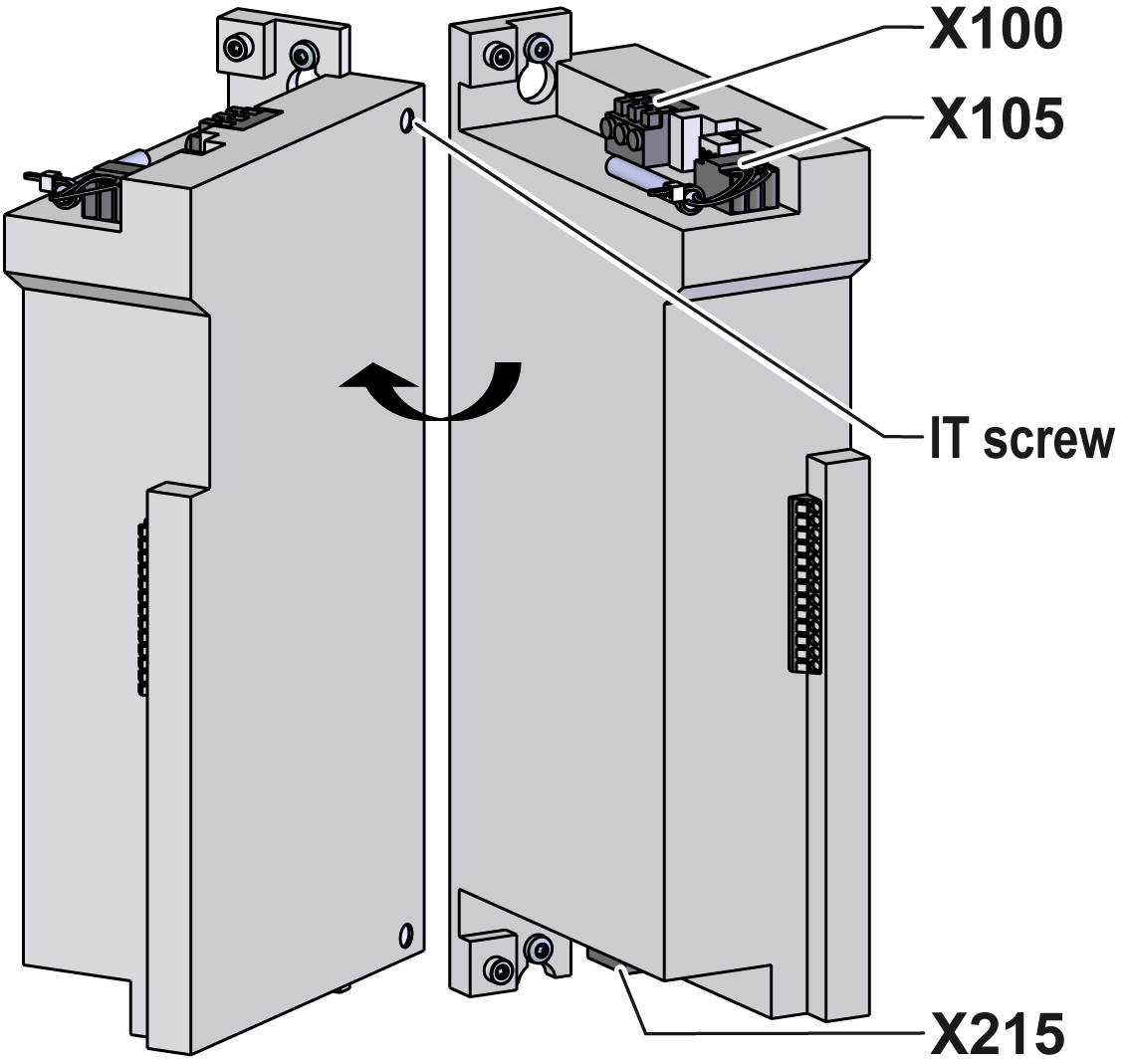

  • X100、X105、X216コネクタを周波数変換器から取り外します。
    • X216 ケーブルで、シールド接続からケーブルタイを取り外します。
  • 周波数変換器から接地線（ポンプ、電気ハウジング）を取り外します。
  • 背面の周波数変換器のネジを緩めます。
  • 周波数変換器を上に押し、取り付けネジから前方に伸ばして取り外します。
  • 新しい周波数変換器を取り付け、取り付けネジを締めます。
    • ITシステムの特徴（保護アースなしの電源接続）：周波数変換器入力にあるコンデンサネジ（上部のITネジ）を取り外す必要があります。
  • 接地線（ポンプ、電気ハウジング）を周波数変換器に接続します。
  • X100、X105、X216コネクタを周波数変換器に差し込みます。
    • 電気回路図に従ってすべての接続が正しく行われていることを確認してください。 ここをクリック...
  • X216 ケーブルをケーブルタイでシールドポートに固定します。

フロント閉じる

  • 保護カバーを電気ハウジングの周りに取り付け、Torxネジで固定します。
  • 前面を折りたたみ、2 本のトルクスネジを固定します。

チェック機能

  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

装置をオフにする

  • I/O ボタン () を使用して装置をオフにするります。
    →ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
